3300V 碳化硅MOS技术特性、拓扑原理与工程应用

概述

碳化硅（SiC）作为第三代宽禁带半导体材料，凭借更大的禁带宽度（约为Si的3倍）、更高的临界击穿场强（约为Si的10倍）以及更优的热导率，使MOSFET器件的耐压等级从传统的1200V提升至3300V乃至6500V以上。3300V SiC MOSFET定位于中高压功率变换领域，正在成为轨道交通牵引、固态变压器（SST）、光伏逆变、储能变流及工业电机驱动等应用场景的核心功率器件。

核心技术优势

高频低损耗特性

3300V SiC MOSFET在开关特性上较传统Si IGBT具有显著优势。从器件物理层面来看，SiC MOSFET关断时不存在少数载流子复合过程，因此没有尾电流；开通时反并联二极管的恢复电流极低，开关损耗大幅降低。实测数据表明，3.3kV全SiC MOSFET模块的开关损耗较传统Si IGBT（配Si PiN二极管）降低约60%，较配SiC SBD的Si IGBT方案也降低约43%。

需要指出的是，SiC MOSFET在高负载条件下的等效导通电阻相对较高，其导通损耗可能高于Si IGBT，因此在牵引变流器等应用中需合理匹配器件电流规格与实际工况，以实现总损耗的最优化。

高温耐受与高可靠性

SiC材料的宽禁带特性使器件结温耐受能力可达200℃，显著高于Si器件的150℃典型上限。同时，SiC的临界击穿场强约为Si的10倍，在相同耐压条件下芯片面积可大幅缩小，有利于提高功率密度。这些特性使3300V SiC MOSFET能够在高温、高湿、强振动等严苛环境下可靠运行，满足轨道交通等应用对器件服役寿命20年以上的要求。

系统级简化与降本效应

3300V SiC MOSFET在系统层面的核心价值在于显著减少功率变换级联数量。以10kV中压固态变压器前端电路为例，对比行业主流1200V器件方案，搭载3300V产品后系统母线电压可提升至1800V至2200V，功率电路级联数量减少约60%，配套MOS管和外围无源器件用量同步缩减，PCB布线结构大幅简化。综合来看，基于3300V器件构建的电源系统方案可实现系统级BOM成本降低20%至35%。

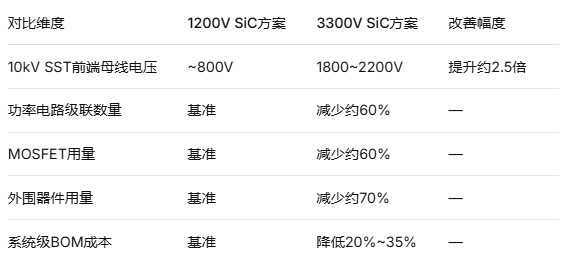

以下为核心技术指标的系统级对比：

关键拓扑结构及原理图

半桥基本单元拓扑

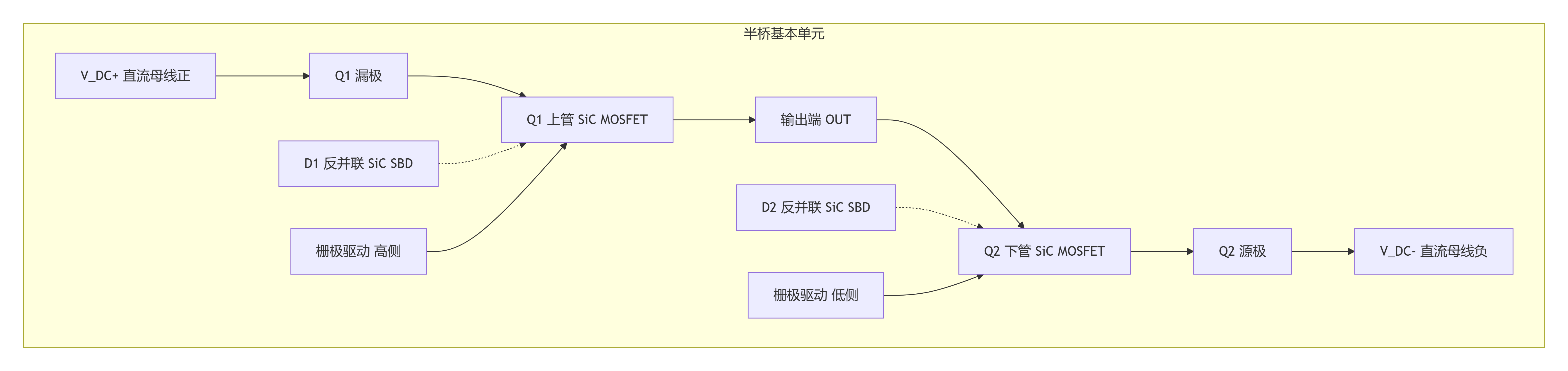

半桥拓扑是3300V SiC MOSFET所有应用电路的基础构建单元。其基本结构由上下两个SiC MOSFET串联组成，上管Q1的漏极连接直流母线正极（V_DC+），下管Q2的源极连接直流母线负极（V_DC-），两管连接点作为输出端（OUT）连接到负载。

上管与下管交替导通，输出端在直流母线正极与负极之间切换，实现功率变换。3300V SiC MOSFET通常采用新型开源半桥标准封装，有效降低了器件封装内部杂散电感并提高了并联芯片之间的均流度。实际应用中，SiC MOSFET体二极管与外置JBS二极管并联使用以改善续流特性。

工作原理：当上管Q1导通、下管Q2关断时，输出端OUT电平为V_DC+；当Q1关断、Q2导通时，OUT电平为V_DC-。通过控制两管的PWM 占空比，即可调节输出电压的平均值。驱动电压典型值为+20V/-5V，栅极驱动需具备足够的电流驱动能力和高隔离耐压。

三相两电平逆变器拓扑

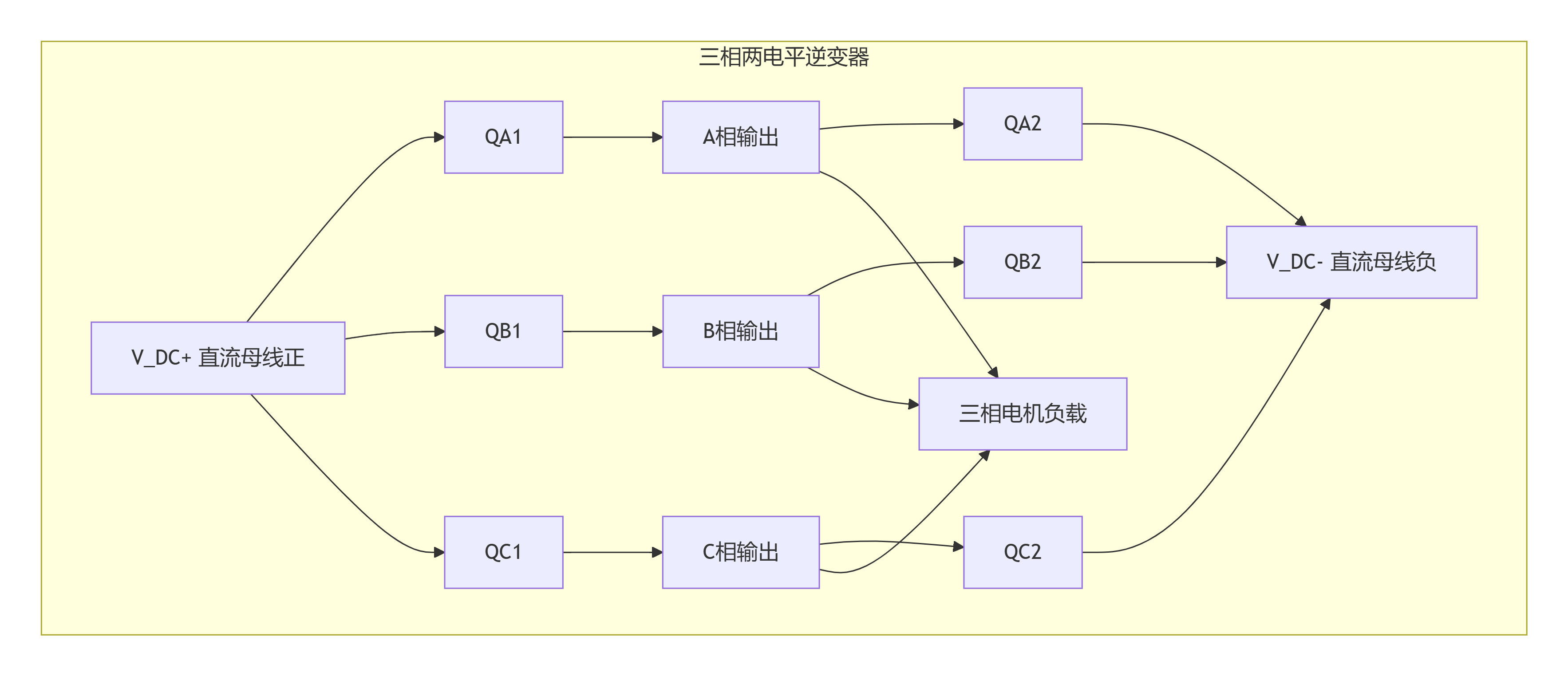

三相两电平逆变器是牵引变流器和电机驱动的最经典拓扑，由三个半桥单元并联构成，每个半桥的输出端分别连接到三相负载（电机）的A、B、C三相。对于轨道交通应用，牵引逆变器额定输入直流电压约为1500V、1800V或3600V，经典的两电平或NPC三电平全桥拓扑是主要选择，3300V级Si IGBT是目前最常用的功率半导体器件。采用3300V SiC MOSFET后，三相逆变电路由6个半桥封装的SiC MOSFET器件构成。

工作原理：六个开关管以180°导电方式工作，同一桥臂上下管互补导通（需设置死区时间防止直通）。通过三相PWM调制，在电机端产生三相对称电压，驱动电机运行。相较于Si IGBT方案，全SiC逆变器可实现更高开关频率，从而降低逆变器损耗、谐波损耗以及牵引电机噪声。同时，需要在逆变器与电机之间设计合理的滤波器，以防止长电缆和高dv/dt引起的电机端过电压和绝缘问题。

三电平NPC全桥逆变器拓扑

对于3600V直流母线电压的轨道交通应用，两电平拓扑要求器件耐压达到母线电压以上，3300V器件在3600V母线下的电压裕度偏紧。中性点钳位（NPC）三电平拓扑通过串联开关管和钳位二极管，使每个器件仅承受母线电压的一半，为3300V SiC MOSFET提供了更充裕的安全裕度。

工作原理：NPC三电平拓扑中，每个桥臂由4个开关器件和2个钳位二极管组成。当Q1和Q2同时导通时，输出端连接到正母线；当Q3和Q4同时导通时，连接到负母线；当Q2和Q3导通、Q1和Q4关断时，输出端通过钳位二极管连接到中性点，输出零电平。通过合理分配开关状态，每个器件承受的最大电压为母线电压的一半。在NPC拓扑中，为解决内管和外管的均压问题，通常会在钳位二极管两端并联电阻（Ra），阻值越小均压效果越好，但会增加系统整体损耗。

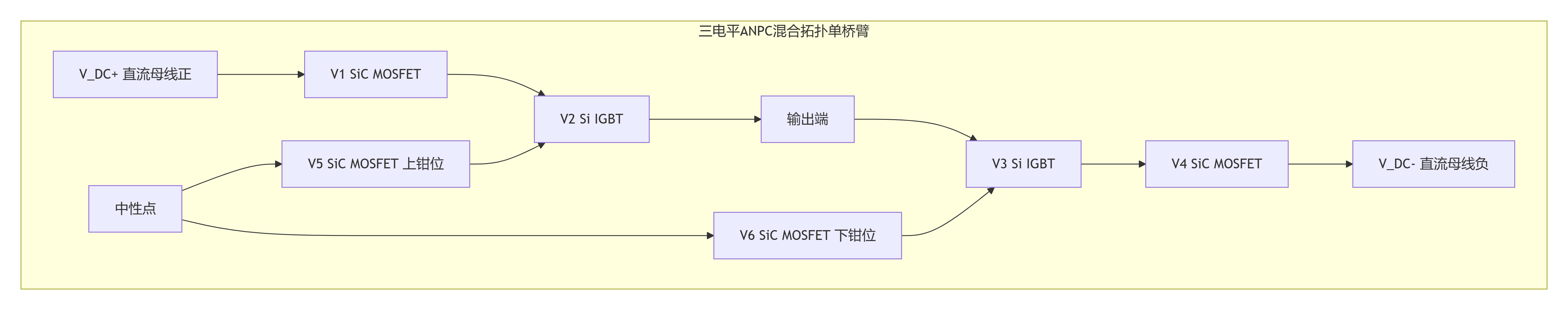

三电平ANPC混合SiC拓扑

有源中点钳位（ANPC）三电平拓扑比NPC拓扑多两个钳位管开关器件，使调制策略具有更多自由度。在ANPC拓扑中，通过钳位管的主动开关可以解决NPC拓扑中内管和外管的均压问题，而钳位管开关时刻的不同将导致换流路径的变化，影响开关器件的关断过电压。在实际工程中，由于成本和可靠性考虑，SiC和Si的混合应用具有较好的发展前景。在混合SiC三电平ANPC拓扑中，上半桥臂中V₁和V₅为3300V/750A的SiC MOSFET半桥模块，V₂为3300V/1000A的IGBT模块，下半桥臂与之类似。

工作原理：ANPC拓扑中最常见的两种调制策略为PWM1（内管低频，外管和钳位管高频）和PWM2（内管高频，钳位管和外管低频）。PWM1策略由于所有开关切换都是最小换流路径，在高压大功率应用中更为常见。在混合SiC应用中，SiC MOSFET和IGBT的开关特性存在较大差异，混合应用时各自的开关过程会相互影响。3300V Si IGBT模块中二极管芯片存在较为显著的反向恢复过程，在特殊换流路径中会导致SiC MOSFET芯片开通过程中叠加IGBT反向恢复电流，因此需要针对Si与SiC的切换过程进行分析。

固态变压器级联H桥拓扑

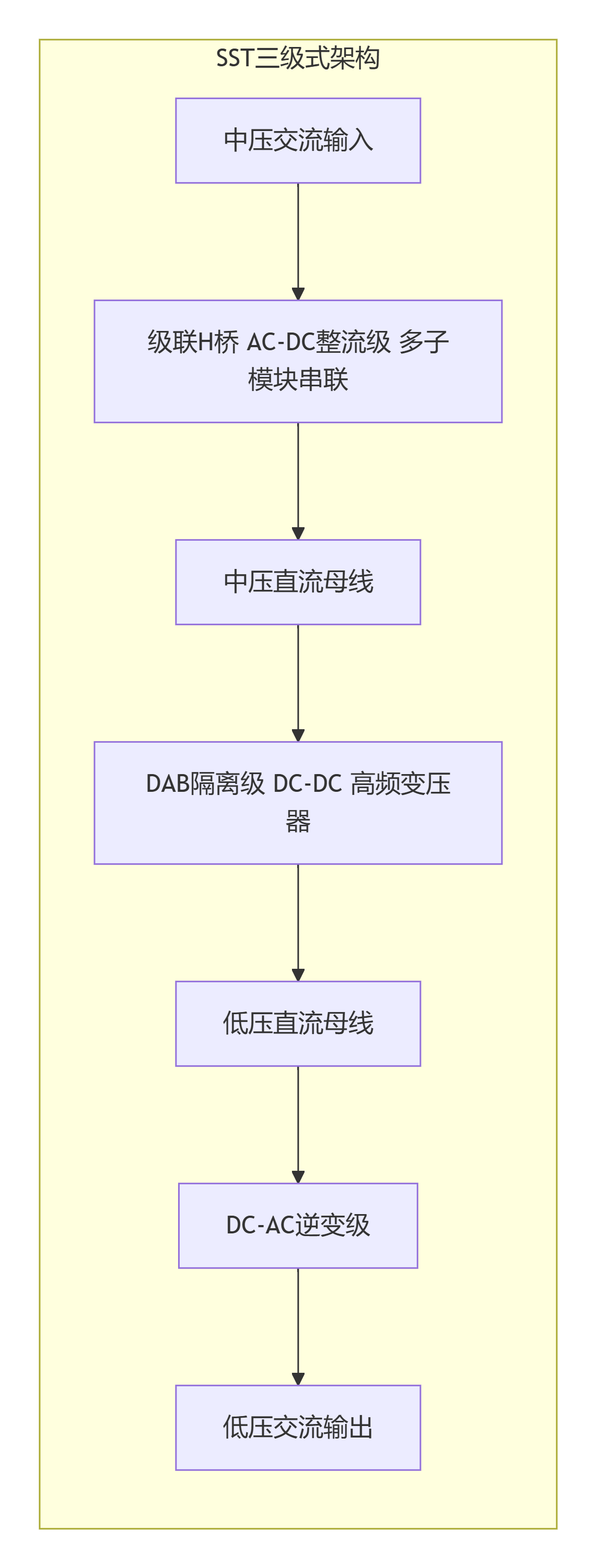

固态变压器（SST）是智能电网和AI数据中心供电系统的核心部件。主流SST架构采用三级式结构，包含AC-DC整流级、DC-DC隔离级和DC-AC逆变级。隔离级通过双有源桥（DAB）或谐振LLC变换器实现高频隔离和电压变换。

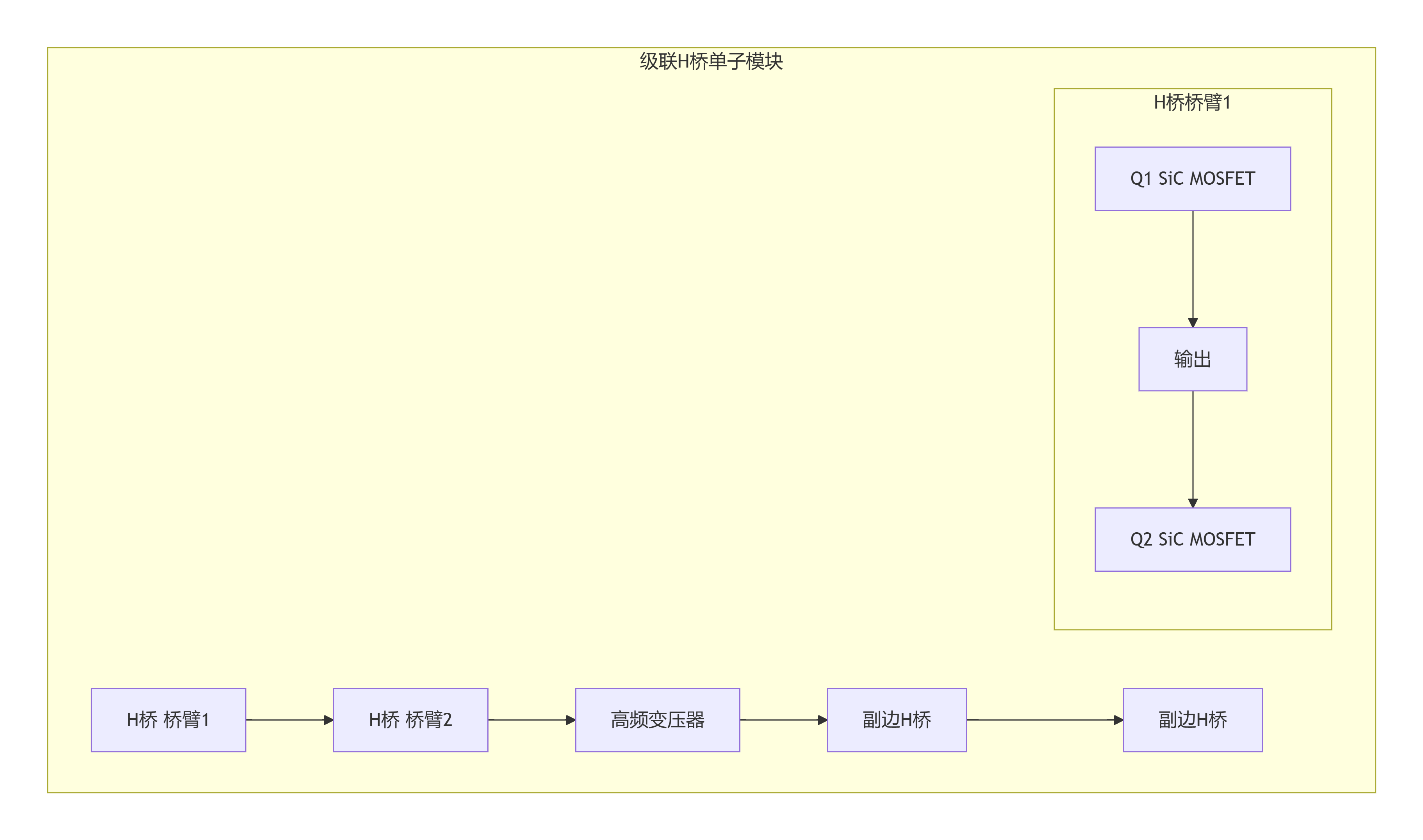

在中压电网应用中（10kV至30kV），标准功率半导体器件无法承受如此高的电压等级。级联H桥（CHB）拓扑是SST设计中最具实用价值的选择——并非将全部中压施加于一组开关器件上，而是将电压分散到多个串联的H桥功率单元上，每个单元仅承受总中压的一部分。

以TI的TIDA-011012参考设计为例，该设计实现了基于SiC电源模块的三相固态变压器。中压直流链路额定电压为2.2kV，低压直流链路额定电压为1.5kV，中压侧采用基于SiC电源模块的H桥转换器，DAB隔离级开关频率为100kHz，DC/AC转换器开关频率为10kHz。

工作原理：级联H桥整流级将中压交流电转换为多个独立的中压直流子模块电压，每个子模块由3300V SiC MOSFET组成的H桥实现AC-DC变换。DAB隔离级通过高频变压器实现电气隔离和电压变换，其开关频率可达100kHz，远高于传统工频变压器的50Hz，从而大幅减小磁性器件体积。模块间通信采用光纤，以满足中压终端设备所需的高隔离电压电平。该拓扑的模块化结构支持冗余设计，某个单元发生故障后通常可被旁路而无需将整个转换器离线，显著提升了系统可靠性。

MMC半桥子模块拓扑

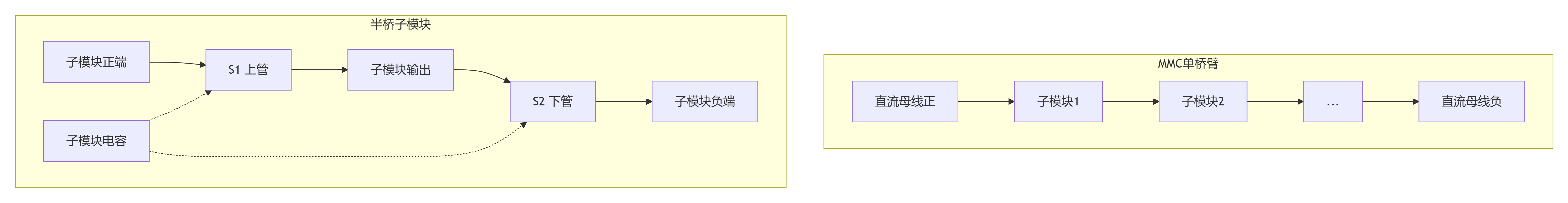

模块化多电平换流器（MMC）是高压直流（HVDC）输电系统的核心拓扑，其每个桥臂由多个子模块级联构成。3300V SiC MOSFET半桥子模块的设计中，需通过损耗仿真确定最优半导体面积，以在导通损耗和开关损耗之间取得平衡。

工作原理：MMC每个桥臂由N个半桥子模块串联组成。每个子模块中，上管S1导通时子模块输出电容电压，下管S2导通时子模块输出零电压。通过控制各子模块的投入和切除状态，可以在交流输出端合成接近正弦波的多电平阶梯波形，谐波含量极低。3300V SiC MOSFET的高开关频率特性可降低子模块电容的电压纹波，从而减小所需电容量，有利于提高功率密度。

关键设计要点

栅极驱动电路设计

3300V SiC MOSFET对栅极驱动提出了较高要求。典型器件总栅极电荷可达410nC，下降时间约26ns，需要栅极驱动峰值电流不低于16~17A，隔离耐压不低于5000V。Microchip的3.3kV HV-D3半桥栅极驱动参考设计采用双板架构（Driver Board + Power Board），实现两级隔离：Power Board上的电气隔离由单个偏置输入馈入两个独立隔离输出，Driver Board上通过光纤实现高侧和低侧域的光学隔离，支持高工作隔离和低耦合电容（CISO < 8pF）。驱动电压典型配置为+20V/-5V，最大开关频率50kHz，输出峰值电流±9A，原副边爬电距离不小于28mm。

该参考设计还实现了基于硬件的半桥保护功能，包括DESAT退饱和保护（带软关断）、直通互锁、死区时间生成、UVLO欠压锁定以及带独立故障标志的锁存故障锁定。对于栅极驱动电路，可采用电流源型自适应栅极驱动方案，通过控制栅极电流的注入和抽取速率来优化开关性能。

短路保护设计

相较于Si IGBT，SiC MOSFET的短路耐受能力相对较弱，这是其沟道密度高、芯片面积小带来的固有特性。研究显示，3300V SiC分立MOSFET在1.5~2.5kV母线电压范围内的临界短路能量约为3.9~4.2J。DESAT保护电路通过监控半导体上的电压并在过流事件期间将其关断，提供具有成本效益的保护功能。具体实现中，通过DESAT引脚的电阻R1和二极管D1监测SiC MOSFET的漏源电压，当器件导通时DESAT二极管将偏置电流从栅极驱动器传导至漏极，实现饱和电压的检测。-

封装绝缘与散热

高压应用对封装绝缘提出了严格要求。为适应高压环境，需采用升级版封装设计增大爬电距离，如TO-263 7L AKA J2 POD封装将爬电距离提升至8.3mm，增幅达20.6%，有效防止沿面击穿。TO-247-4 HV封装则提供15.6mm加宽隔离间距，满足高压安全标准。3300V SiC MOSFET半桥模块通常采用低感结构设计，结合AlSiC基板与AlN衬板，实现低开关损耗与优异的热性能。

开关特性优化

通过理论分析可以阐述开关变化过程并给出可量化的计算方法。驱动电阻、结温和回路杂散电感是影响3300V SiC MOSFET开关特性的三个主要因素。双脉冲测试是评估开关特性的标准方法，典型测试条件为V_DC=1500V，V_GS=18V/-5V，I_D=7.5A，R_G=10Ω，L_load=500μH。回路杂散电感的优化对抑制关断过电压至关重要，封装内部杂散电感的降低是新型半桥标准封装的核心设计目标之一。

固态变压器（SST）

固态变压器被视为新型电力系统、AI计算基础设施和铁路系统的核心“能量路由器”。随着生成式AI算力需求呈指数级增长，单AI机柜功率密度正向兆瓦级别迈进，英伟达已推动AI数据中心供电架构向800V高压直流演进，固态变压器成为新一代AI机房供电系统的核心部件。3300V SiC MOSFET的推出填补了国内高压SiC器件在固态变压器核心功率级应用中的关键空白，为SST向更高开关频率、更小体积和更高转换效率演进提供了核心器件支撑。

轨道交通牵引变流器

在轨道交通领域，3300V全SiC MOSFET模块凭借高开关频率特性，可有效降低逆变器损耗、谐波损耗以及牵引电机噪声。3300V SiC器件可显著减小牵引变流器重量与体积，有效降低系统损耗，提升系统效率。

光伏与储能系统

3300V SiC MOSFET适用于1500V光伏系统和储能变流器等高压场景，以高耐压、高可靠性和抗浪涌能力保障兆瓦级系统稳定运行，降低全生命周期度电成本。产品可用于光伏逆变器、储能逆变器、充电桩以及高性能辅助电源等应用场景。3300V SiC MOSFET还可适配中压风电和光伏并网系统以及大功率中压电机驱动等应用。

其他高压应用

3300V SiC MOSFET还适用于高压脉冲电源、高压固态继电器、高压储能系统、半导体测试装置以及MVDC配电系统等场景。在半桥型功率模块形式下，其低感结构设计结合AlSiC基板与AlN衬板，实现了低开关损耗与优异的热性能，适用于牵引传动、电机控制、智能电网及高可靠性逆变器等高压大功率场景。

发展趋势

当前，3300V SiC MOSFET技术正沿着以下方向持续演进：向更高电压等级拓展，爱仕特半导体已推进3.3kV（上市时间3年）和10kV SiC工艺平台研发，以覆盖铁路系统、风光储微电网、大功率充电站及高压储能系统等更多高端装备领域。

随着AI数据中心、智能电网、轨道交通和新能源等领域对高压、高频、高效功率变换需求的持续增长，3300V SiC MOSFET有望在未来数年内实现大规模商业化应用，成为中高压功率电子系统的核心器件。
