Profibus DP转Modbus RTU协议转换方案在GMP冻干洁净车间的落地实践

一、应用场景

冷冻干燥制剂是制药行业中对温度曲线、真空度和洁净环境要求最为苛刻的工艺段之一。某药企新建的GMP冻干制剂洁净车间承担注射用无菌粉末产品的生产任务，主要工艺按预冻、一次升华、二次解析三个阶段运行：物料先在冻干机箱体内降至零下四十摄氏度左右完成预冻定型，随后在高真空环境下通过板层控温使冰晶升华，最后再小幅升温完成结合水的二次解析。整个过程对板层温度、硅油换热循环温度和SIP在位灭菌温度的跟随精度要求很高，同时A/B级洁净区的温度、相对湿度与相邻房间压差必须连续监控并留痕，以满足GMP对电子记录可追溯性的要求。

车间原有控制系统以西门子S7-400 PLC为核心，通过Profibus DP总线与冻干机主机的远程I/O、真空阀组和液压系统通讯，已稳定运行多年。本次新增的温控、环境监测和空调变频设备均选用了带RS-485 Modbus RTU接口的通用型号，包括奥托尼克斯TZ4ST温控器三台，分别负责冻干机板层温度、硅油换热循环和SIP灭菌温度控制；建大仁科RS-WS-NO1温湿度传感器六台，用于A/B级洁净区温湿度连续监测与超限报警；台达VFD-M变频器两台，分别驱动洁净空调送风机和排风机，并与洁净区压差联动。这些设备分散布置在冻干机侧、洁净区各房间和空调机房，需要接入同一套自动化系统进行集中监控。

从行业大背景看，国内无菌注射剂产能持续向高标准GMP车间集中，监管部门对生产全过程电子记录、数据可追溯性和环境连续监测的要求逐年加严，洁净区温度、相对湿度、压差等参数一旦出现超限或记录缺失，将直接影响产品放行。因此本项目不仅是一次单纯的设备联网改造，更是一次围绕合规性、可追溯性和运行节能同步开展的自动化升级。

二、协议转换网关功能简介

塔讯TX60-DPS/RS是一款面向工业自动化现场的Profibus DP从站转Modbus RTU主站协议转换网关，属于工业级工业网关与智能网关类产品。网关采用35mm标准导轨式安装、金属外壳、宽范围直流电源供电，DP口与RS-485口电气隔离，具备端口浪涌与静电防护和较强的工业电磁兼容抗干扰能力，可直接安装于控制柜内长期运行。在Profibus DP侧，网关作为标准DP从站设备工作，随产品提供GSD设备描述文件，DP主站（PLC或工控机）导入GSD后即可像组态普通远程I/O一样组态网关，周期性地与网关交换过程数据；在Modbus RTU侧，网关作为Modbus RTU主站，通过RS-485接口按照用户配置的站号、波特率、校验方式和轮询周期，依次轮询下挂的多台RTU从站设备，支持01H、02H、03H、04H、05H、06H、0FH、10H等标准Modbus功能码，波特率1200～115200bps可设，支持一条总线下多台不同类型从站混挂。配套的图形化配置软件以表格方式完成DP输入/输出数据区与Modbus线圈、离散量、输入寄存器、保持寄存器区之间的双向数据映射，并可设置数据类型、字节序与工程量缩放，全程无需修改PLC通信程序、无需编写定制代码、免二次开发。该网关同时充当现场总线协议之间的桥梁与边缘数据采集器：下行把分散的RTU仪表、传动设备纳入统一总线协议网络，上行把过程数据透明送入DP主站乃至SCADA、MES与工业物联网平台，是老旧产线改造与新产线设备互联中高性价比的物联网网关选型。

三、系统结构拓扑图

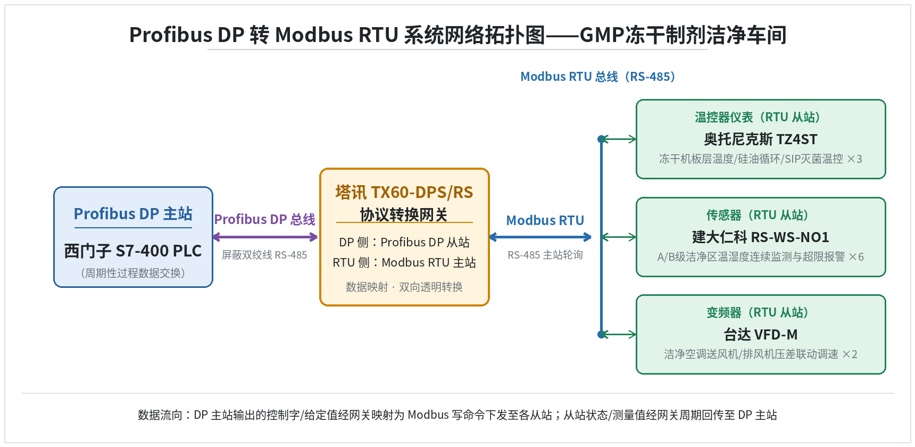

图1 GMP冻干制剂洁净车间Profibus DP转Modbus RTU网络拓扑结构图

四、项目痛点

项目实施前，现场自动化工程师梳理出以下几个突出问题：

第一，控制网络协议异构。S7-400 PLC仅配置了Profibus DP主站口，新增的TZ4ST温控器、RS-WS-NO1传感器和VFD-M变频器全部是Modbus RTU从站设备，两种总线协议物理层与报文格式均不兼容，无法直接挂到同一条总线上。

第二，洁净区环境监测长期依赖人工。六台温湿度传感器分别布置在A/B级洁净区不同房间，此前由洁净区值班人员每两小时人工抄表一次，既无法做到连续记录，也难以在超限瞬间触发声光报警，与GMP电子记录要求存在差距。

第三，空调系统能耗偏高。洁净空调送风机和排风机原采用工频运行，靠风阀开度调节风量，风机长期在额定转速附近运行，电机功耗大，且无法根据洁净区压差和温湿度联动调速。

第四，扩展与调试成本高。若在S7-400侧加装额外CP通讯卡并编写串口自由口通讯程序，需要由熟悉S7-400和第三方仪表协议的工程师逐一开发报文解析逻辑，调试周期长，后期维护严重依赖原开发者。

第五，数据孤岛明显。温控、环境和空调数据分散在各本地仪表上，既无法集中到SCADA，也不能上传至工厂批次管理与质量审计系统，难以支撑GMP审计所需的电子记录追溯。

五、解决方案

针对上述问题，方案在S7-400与现场RTU设备之间串入一台塔讯TX60-DPS/RS协议转换网关。网关在Profibus DP侧配置为标准DP从站，DP主站导入随产品附带的GSD文件后，即可像组态普通远程I/O一样将网关挂到Profibus DP总线上；在RS-485侧，网关作为Modbus RTU主站，按统一设置的9600bps、8N1参数，依次轮询总线下挂的全部从站。

整体网络结构如下：S7-400 PLC通过紫色Profibus电缆经终端电阻连接至TX60-DPS/RS的DP口；网关RS-485口引出一条屏蔽双绞线总线，采用手拉手布线，依次挂接站号1至3的三台奥托尼克斯TZ4ST温控器、站号4至9的六台建大仁科RS-WS-NO1温湿度传感器和站号10至11的两台台达VFD-M变频器。网关本身安装在车间控制室PLC柜和空调机房控制柜内，不进入洁净区，现场布线只需在原有仪表旁就近接入RS-485手拉手总线。

数据映射采用网关配套图形化配置软件以表格方式完成，无需修改S7-400程序：温控器TZ4ST的过程值PV、设定值SV和报警状态分别通过功能码03H读取其保持寄存器40001、40003和40100，数据类型为int16、缩放系数0.1，对应DP输入过程映像区IB256至IB260；SIP灭菌阶段的温度设定值由S7-400写入DP输出区QW256，网关按功能码06H下发到TZ4ST的SV寄存器。温湿度传感器RS-WS-NO1的温度、湿度保持寄存器40001、40003以03H功能码每500ms轮询一次，缩放系数0.1，映射到DP输入区IB280至IB303。变频器VFD-M的频率给定与运行命令由S7-400经DP输出区QW260、QW262以06H写至其控制字与频率寄存器，实际频率、运行状态则经03H读回至DP输入区IB262至IB270。整张轮询表共约三十帧，总周期约500ms。

控制链路方向上，S7-400把温度设定值和空调频率给定写入DP输出过程映像区，网关周期性读取该数据区并翻译为Modbus RTU写命令下发至对应从站；数据回传链路上，各RTU从站的测量值和状态字经网关周期读回，写入DP输入过程映像区，再由S7-400采集并上传至SCADA和质量电子记录系统。

在工程细节上，配置软件对不同从站的字节序和缩放系数分别处理：TZ4ST采用大端int16、PV/SV缩放系数0.1℃，RS-WS-NO1采用大端int16、温湿度缩放系数0.1，VFD-M采用0.01Hz工程单位；超限报警由S7-400在DP输入字上做阈值判断，一旦洁净区温度或湿度越限，SCADA立即弹出声光提示并联动SIP备用送风阀，全部报警事件随电子记录归档。由于网关本身不参与工艺逻辑判断，所有控制策略仍保留在S7-400侧，工艺工程师熟悉的S7-400编程和调试习惯不受影响。

六、实施过程

项目按以下步骤推进：

第一步，硬件检查与导轨安装。开箱核对网关、电源和配套线缆，在PLC柜和空调机房控制柜内35mm导轨上固定网关，接入DC24V供电，确认DP口与RS-485口电气隔离正常。

第二步，现场接线。按手拉手拓扑铺设屏蔽双绞线，总线两端接入终端电阻，DP侧紫色电缆两端同样接入终端电阻，屏蔽层单端接地。

第三步，DP侧组态。在S7-400编程软件中导入TX60-DPS/RS的GSD文件，将网关作为DP从站添加到硬件组态中，设定DP从站站号与I/O映像长度，编译下载后确认总线无报错。

第四步，串口与轮询配置。在网关配置软件中设置RS-485口波特率9600、数据位8、停止位1、偶校验，按从站地址逐一添加轮询表项，配置功能码、寄存器起始地址、数据类型、字节序和缩放系数。

第五步，双向映射与下装。在配置软件中把DP输入/输出数据区与上述Modbus寄存器一一对应，下装至网关并保存配置。

第六步，单机与联机调试。先单台设备联调，核对PV、SV、报警状态与DP映像区数值一致，再带载运行冻干机一次完整预冻、升华、解析曲线，观察温度跟随和空调联动效果。

第七步，正式投运与培训。连续七十二小时拷机无掉线后交付，对工艺和设备人员完成操作与日常巡检培训。

七、应用效果

项目投运后，现场运行效果达到设计预期。通讯层面，TX60-DPS/RS与S7-400之间DP周期稳定在约50ms，网关对全部十一台RTU设备的轮询周期约500ms，连续运行半年通讯掉线率低于0.1%，SCADA画面数据刷新顺畅。环境监测层面，A/B级洁净区六套温湿度数据实现连续记录与超限声光报警，电子记录直接归档至质量系统，在后续GMP符合性检查中未再出现人工抄表相关缺陷。

节能层面，洁净空调送排风机根据洁净区压差和温湿度实现变频联动，非生产时段自动降速运行，经电费核算，空调系统能耗较改造前下降约百分之十八。效率层面，现场调试周期由原预估的六周压缩至十天，且后续新增RTU仪表只需在网关配置软件中追加一行轮询项，无需改动S7-400程序，工程可扩展性明显提升。

质量层面，冻干机板层温度曲线、SIP灭菌温度、洁净区温湿度和压差数据按统一周期写入电子记录系统，数据带时间戳并由系统自动备份，年度GMP自检和外部审计时可直接导出批次曲线，不再需要人工整理纸质记录，质量管理部门对改造后的数据完整性给出了较高评价。投运至今，车间未再发生因环境参数超限导致的批次偏差事件。

八、项目实施前后效果对比

从上表可以看出，改造前分散、独立的现场仪表与变频器被统一收编到同一条Modbus RTU总线上，再由TX60-DPS/RS网关透明接入Profibus DP主站，工程实施、日常运维和后续扩展三个方面均得到明显改善。

九、总结

在GMP冻干制剂这类对数据完整性和环境连续性要求极高的场景中，老Profibus DP系统与新增Modbus RTU仪表之间的协议转换需求非常普遍。塔讯TX60-DPS/RS网关以DP从站加RTU主站的角色，把分散的温控器、温湿度传感器和变频器统一接入既有S7-400自动化系统，既保护了企业在DP主站侧的原有投资，又满足了GMP对电子记录和连续监控的合规要求。作为一款高性价比的工业网关与物联网网关选型，该方案对同类制药洁净车间、疫苗冷链、无菌灌装等场景具有较好的参考价值。
