俄罗斯方块 FPGA 游戏 Verilog Vivado

名称：俄罗斯方块 FPGA 游戏 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本设计实现了一个 FPGA 俄罗斯方块游戏，采用 Verilog 编写，工程环境为 Vivado。系统包含游戏运行控制、方块移动与旋转、地图存储、下一个方块提示、分数控制、按键消抖、时间节拍以及 VGA/HDMI 显示输出等功能模块，可在开发板上实现可交互的俄罗斯方块显示与操作。

玩家可通过按键控制方块左移、右移和旋转，通过开关进行暂停和速度档位选择。游戏逻辑会根据地图边界、墙体区域和已固定方块位置判断移动是否合法，并在方块下落、堆叠、消行和分数更新等环节提供完整的硬件逻辑支撑。

显示部分面向像素坐标生成彩色画面，能够输出游戏地图、墙体、当前活动方块和下一个方块提示等内容。工程还包含 VGA 转 HDMI 相关模块，适合用于学习 FPGA 游戏逻辑设计、视频时序显示、按键控制和多模块协同设计。

运行环境

开发语言：Verilog

开发软件：Vivado

工程类型：FPGA 俄罗斯方块游戏设计

显示相关：VGA 显示驱动，配套 VGA 转 HDMI 输出模块

验证条件：包含仿真测试文件 TetrisTop_tb.v，包含 Urbana 开发板相关约束与开发板图片

设计思路

设计以俄罗斯方块的状态更新和像素级显示输出为主线，将游戏逻辑、地图存储、方块移动变换、当前方块显示、下一个方块提示和外设输入分开实现。按键输入经过消抖处理后送入游戏控制模块，控制当前方块左右移动和形态旋转；速度开关用于改变下落节奏，暂停开关用于控制游戏运行状态。

地图部分负责保存已落定方块的位置，并根据当前活动方块叠加生成显示画面。方块变换模块处理不同形状在不同旋转状态下的坐标关系，移动控制模块根据边界、墙体和地图占用情况判断操作是否有效，避免方块越界或与已有方块冲突。

显示链路按照坐标扫描方式工作，VGA/HDMI 相关模块根据 x_addr、y_addr 等像素坐标输出 RGB 数据。游戏区域、墙体、当前方块、下一个方块提示以及分数相关显示由不同显示模块协同生成，最终合成为视频输出数据，适合学习 FPGA 图形显示类小游戏的完整实现流程。

模块结构

主要模块包括：

main：工程顶层连接模块，完成时钟、按键、开关、显示输出等外设信号组织。

TetrisTop：俄罗斯方块核心顶层，连接游戏状态、地图、当前方块、下一个方块和显示数据输出。

TerisGaming：游戏运行状态控制模块，负责运行、暂停等状态管理。

TerisMoveChange：方块移动与旋转控制模块，处理左移、右移、变形和边界判断。

TerisMapStorage：地图存储模块，保存已固定方块并配合消行、得分逻辑。

TerisMapDisplay、TerisCurrChartDisplay、TerisNextCharDisplay、TerisDisplay：显示生成相关模块，用于输出地图、当前方块、下一个方块和综合显示内容。

TerisNextIndex、TerisNextChart：下一个方块序列与图形生成模块。

TerisWall：游戏边界墙体显示与判断模块。

btn_dis_shake：按键消抖模块。

TIME、score_ctrl、hex_driver、nibble_to_hex：时间、分数和数码管显示相关模块。

VGA_Driver、hdmi_tx_v1_0、encode、serdes_10_to_1、srldelay：视频时序与 HDMI 输出相关模块。

开发板验证

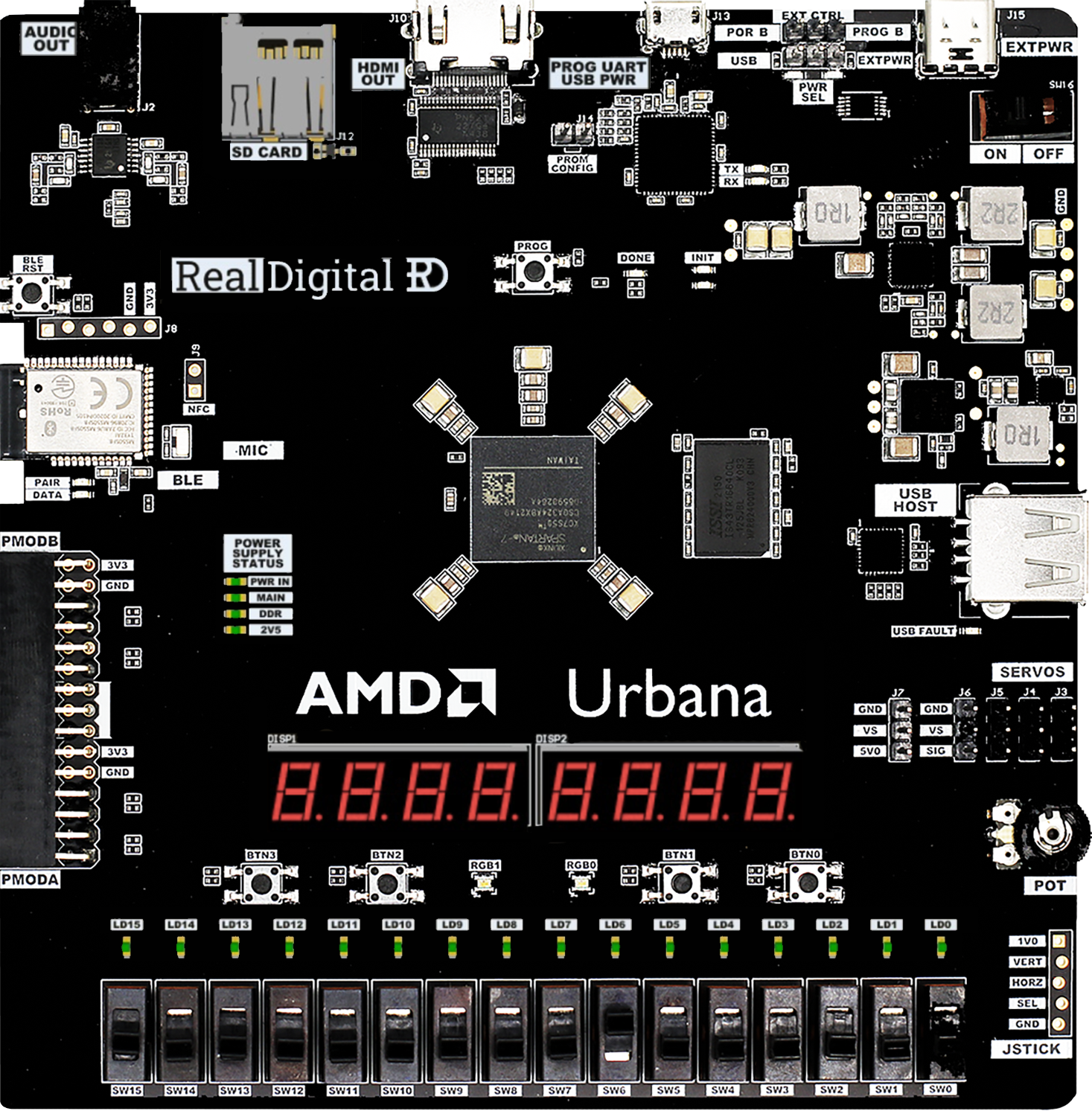

工程包含面向 Urbana 开发板的管脚约束文件，并配套开发板实物图片，可用于将俄罗斯方块显示与按键控制逻辑下载到板级环境中验证。约束内容覆盖板卡外设连接，适合在 Vivado 中完成综合、实现与管脚分配后进行实际显示输出测试。

板级验证重点包括按键输入、暂停控制、速度档位切换以及视频显示输出等功能。通过开发板按键可触发方块左移、右移和旋转，开关可用于暂停与速度选择，显示端用于观察当前方块、下一个方块、地图区域和游戏状态。

仿真图/仿真说明/设计文档图片

工程包含 TetrisTop_tb 仿真测试模块，用于对 TetrisTop 核心逻辑进行行为级验证。测试激励包含时钟与复位产生、像素坐标扫描、左移按键、右移按键、旋转按键、暂停开关和速度档位切换等输入过程，可观察 score_add 与 odata 等输出信号随游戏控制变化的响应。

部分代码

以下展示顶层模块 TetrisTop_tb 的部分代码，完整源码请下载压缩包查看。

module TetrisTop_tb;
  reg         clk;
  reg         rst;
  reg         stop_sw;
  reg  [1:0]  speed_sw;
  reg         KeyLeft;
  reg         KeyRight;
  reg         KeyChange;
  reg  [8:0]  x_addr;
  reg  [8:0]  y_addr;
  wire        score_add;
  wire [23:0] odata;

  TetrisTop dut (
    .clk(clk),
    .rst(rst),
    .stop_sw(stop_sw),
    .speed_sw(speed_sw),
    .KeyLeft(KeyLeft),
    .KeyRight(KeyRight),
    .KeyChange(KeyChange),
    .x_addr(x_addr),
    .y_addr(y_addr),
    .score_add(score_add),
    .odata(odata)
  );

  initial clk = 1\'b0;
  always #10 clk = ~clk;

  initial begin
    rst      = 1\'b0;
    stop_sw  = 1\'b0;
    speed_sw = 2\'b11;
    KeyLeft  = 1\'b0;
    KeyRight = 1\'b0;
    KeyChange= 1\'b0;
    x_addr   = 9\'d0;
    y_addr   = 9\'d0;
    #200 rst = 1\'b1;
  end

  always @(posedge clk or negedge rst) begin
    if (!rst) begin
      x_addr <= 9\'d0;
      y_addr <= 9\'d0;
    end else begin
      if (x_addr == 9\'d319) begin
        x_addr <= 9\'d0;
        if (y_addr == 9\'d239) y_addr <= 9\'d0;
        else y_addr <= y_addr + 1\'b1;
      end else begin
        x_addr <= x_addr + 1\'b1;
      end
    end
  end

  initial begin
    @(posedge rst);
    repeat (4) begin
      KeyLeft  = 1\'b1;  repeat (3) @(posedge clk);  KeyLeft  = 1\'b0;
      repeat (200) @(posedge clk);
      KeyRight = 1\'b1;  repeat (3) @(posedge clk);  KeyRight = 1\'b0;
      repeat (200) @(posedge clk);
      KeyChange= 1\'b1;  repeat (3) @(posedge clk);  KeyChange= 1\'b0;
      repeat (400) @(posedge clk);
    end
  end

  initial begin
    @(posedge rst);
    #2000000 stop_sw = 1\'b1;
    #200000  stop_sw = 1\'b0;
  end

  initial begin
    @(posedge rst);
    #500000 speed_sw = 2\'b01;
    #500000 speed_sw = 2\'b10;
    #500000 speed_sw = 2\'b11;
  end

  initial begin
    #5000000 $finish;
  end
endmodule
