乘法计算器 FPGA 设计 Verilog Vivado

名称：乘法计算器 FPGA 设计 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本项目实现的是一个 FPGA 乘法计算器，使用 Verilog 编写，在 Vivado 环境下完成工程设计。系统通过 4x4 矩阵键盘输入数字和功能按键，支持两个操作数的输入、乘法运算、清除/取消以及确认等基本计算器操作，适合用于数字逻辑课程设计、FPGA 综合实验和矩阵键盘/数码管综合应用练习。

计算器顶层模块提供时钟、复位、符号控制、结果高低位切换、键盘行列扫描以及六位数码管显示接口。操作数 A 和操作数 B 均按 16 位数据处理，乘法结果为 32 位，显示部分结合状态机和数码管扫描逻辑，根据当前输入阶段或计算结果输出对应内容。

设计中还加入了符号开关控制，signal_A 和 signal_B 分别用于设置两个输入数的符号，switch_dis 用于切换乘积高位和低位显示，使有限位数的数码管能够查看较宽的乘法结果。整体功能覆盖了键盘输入、按键消抖、状态控制、二进制/BCD 数据处理、乘法运算和动态显示等多个常见 FPGA 实验知识点。

运行环境

开发语言：Verilog
开发软件：Vivado
顶层模块：calculator
工程类型：FPGA 数字逻辑工程
主要接口：系统时钟、低电平复位、4x4 矩阵键盘、六位数码管位选/段选、符号控制开关、结果高低位切换开关

设计思路

系统采用模块化结构设计，顶层 calculator 负责连接各个功能单元。外部 50MHz 时钟先经过分频模块生成键盘扫描和显示处理所需的较低频率时钟，矩阵键盘模块负责识别数字键、乘号键、确认键和取消键，并输出单次有效的按键脉冲，避免长按或抖动造成重复输入。

运算流程由状态控制模块管理。用户先输入第一个操作数，再通过乘法功能键进入第二个操作数输入阶段，按确认键后进入结果显示阶段，取消键可用于退出或清除当前输入流程。数字输入模块根据当前状态把键盘输入转换为操作数 A、操作数 B，同时保留 BCD 形式用于显示，并把二进制操作数送入乘法处理链路。

显示部分根据当前状态选择显示操作数或乘法结果。由于乘法结果为 32 位，而数码管数量为 6 位，设计提供 switch_dis 开关用于切换结果显示范围，便于在开发板上查看乘积的不同部分。signal_A、signal_B 两个符号输入开关参与显示逻辑，使计算器能够表达正负输入相关的显示状态。

该设计的重点不只是单独的乘法器，而是把输入、控制、运算和输出完整串联成一个可交互的 FPGA 小系统。对于学习者来说，可以重点参考状态机划分、矩阵键盘扫描、按键上升沿处理、BCD 显示转换以及多模块顶层集成方式。

模块结构

顶层模块：calculator

主要模块包括：
1. div_clk：时钟分频模块，将输入时钟分频到键盘扫描/显示处理使用的时钟。
2. data_input：键盘输入模块，负责 4x4 矩阵键盘扫描，并输出数字键及功能键的有效触发信号。
3. key_4x4、key_jitter：矩阵键盘扫描与按键消抖相关模块。
4. state_ctrl：状态控制模块，处理 ESC、乘号、Enter 等功能键，输出当前计算状态。
5. num_in：数字输入模块，根据状态接收数字键，生成操作数 A、操作数 B 及其 BCD 数据。
6. Multiplier_16bit：16 位乘法运算模块，输出 32 位乘法结果。
7. binTobcd：二进制到 BCD 转换模块，用于数码管显示数据处理。
8. display：数码管显示模块，根据操作数、结果、状态和开关信号输出位选与段选。
9. v_ajxd、v_disp1、v1、divclk 等：辅助显示、分频或工程扩展相关模块。

顶层 calculator 将键盘输入、状态机、数字录入、乘法结果和六位数码管显示连接为完整系统。

开发板验证

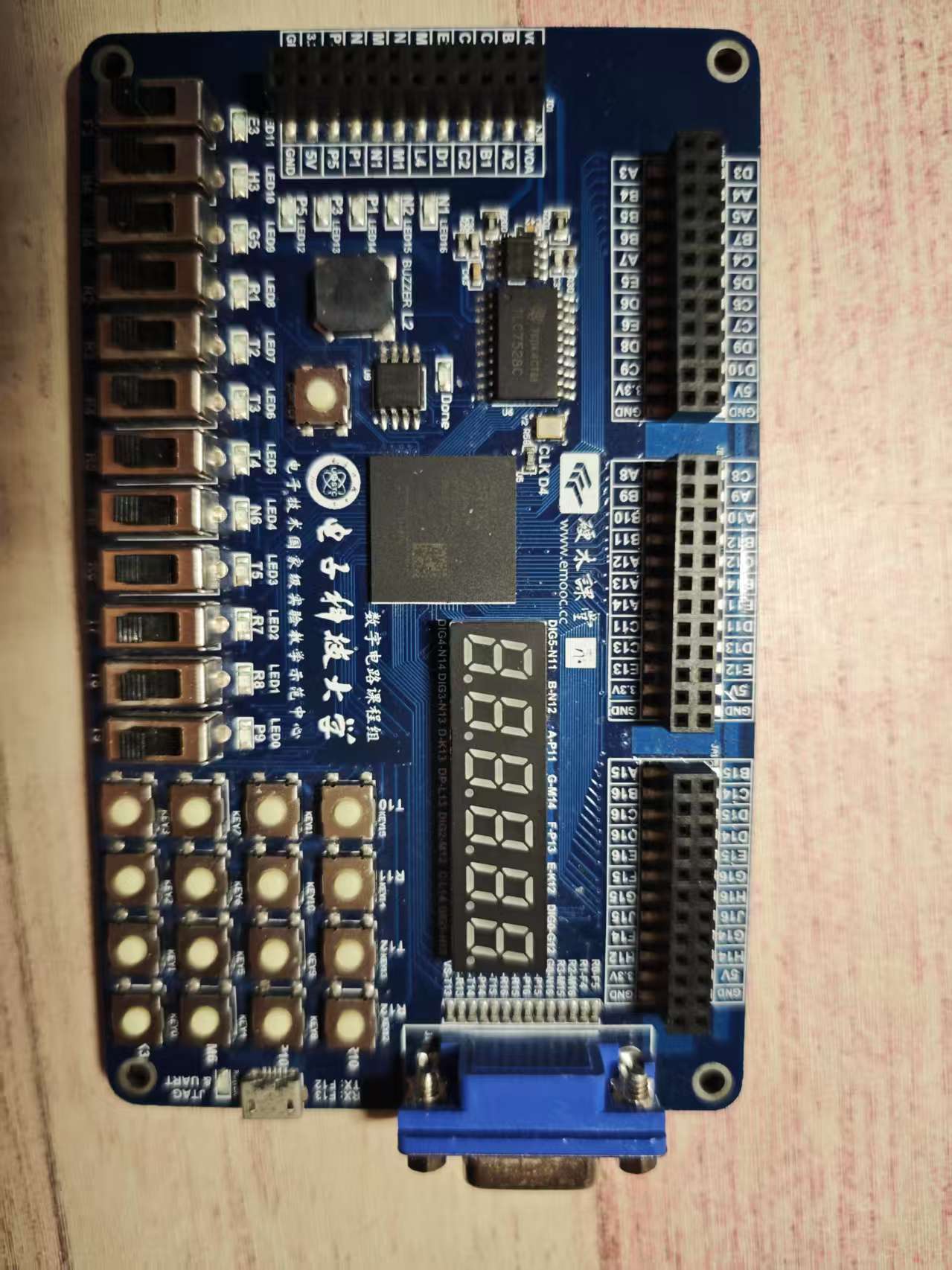

工程配有 Vivado 管脚约束文件 pins.xdc，并包含开发板实物参考图片，可用于开发板上板验证。顶层接口已经面向实际硬件资源组织，包括矩阵键盘行列接口、六位数码管位选/段选接口、复位开关、符号控制开关以及结果高低位切换开关。

开发板验证时，可通过键盘输入两个操作数，使用乘法键进入运算流程，按确认键后在数码管上查看结果；通过 switch_dis 开关切换乘积显示范围，通过 signal_A、signal_B 开关控制两个输入数的符号显示状态。

仿真图/仿真说明/设计文档图片

工程包含 Vivado 仿真相关文件，测试文件为 bcd_tb.v，仿真对象主要围绕 BCD 转换/显示数据处理链路展开。仿真工程中保留了 xsim 行为仿真生成文件和波形配置文件，可作为查看转换逻辑和验证基础功能的参考。

部分代码

以下展示顶层模块 calculator 的部分代码，完整源码请下载压缩包查看。

module calculator(
input clk,//时钟
input reset,//低电平复位--SW0
input signal_A,//输入第一个数的符号--SW1
input signal_B,//输入第二个数的符号--SW2
input switch_dis,//切换乘积高位和低位--SW3
//数字按键
input [3:0] L_row,//行
output [3:0] H_col,//列
output [5:0] bit_select,//6个数码管，位选信号
output [7:0] seg_select//数码管段选信号
);

wire [2:0] current_state;//当前状态

wire key_0_p;
wire key_1_p;
wire key_2_p;
wire key_3_p;
wire key_4_p;
wire key_5_p;
wire key_6_p;
wire key_7_p;
wire key_8_p;
wire key_9_p;

wire esc;//ESC键
wire mul;//乘
wire enter;//Enter键

wire [15:0] OP_A;//输入的操作数A--65535最大
wire [15:0] OP_B;//输入的操作数B--65535最大
wire [31:0] OP_Result;//结果
wire [19:0] OP_A_bcd;//输入的操作数A
wire [19:0] OP_B_bcd;//输入的操作数B
wire clk_500KHz;

//分频
div_clk i_div_clk(
. clk(clk),//50M
. clk_500KHz(clk_500KHz)//分频到500K
);

//输入模块
data_input i_data_input(
. clk(clk),//500KHZ
. reset(reset),
. L_row(L_row),//行
. H_col(H_col),//列
. key_0_rise(key_0_p),
. key_1_rise(key_1_p),
. key_2_rise(key_2_p),
. key_3_rise(key_3_p),
. key_4_rise(key_4_p),
. key_5_rise(key_5_p),
. key_6_rise(key_6_p),
. key_7_rise(key_7_p),
. key_8_rise(key_8_p),
. key_9_rise(key_9_p),
. key_A_rise(mul),//乘
. key_B_rise(enter),//等于
. key_C_rise(esc),//取消
. key_D_rise(),
. key_E_rise(),
. key_F_rise()
);


//状态控制模块
state_ctrl i_state_ctrl(
. clk(clk),//时钟
. esc(esc),//ESC键
. mul(mul),//乘
. enter(enter),//Enter键
. current_state(current_state)//当前状态
);

//数字输入模块
num_in i_num_in(
. clk(clk),//时钟
. esc(esc),//ESC键
. key_0(key_0_p),
. key_1(key_1_p),
. key_2(key_2_p),
. key_3(key_3_p),
. key_4(key_4_p),
. key_5(key_5_p),
. key_6(key_6_p),
. key_7(key_7_p),
. key_8(key_8_p),
. key_9(key_9_p),
. current_state(current_state),//当前状态
. OP_A_bcd(OP_A_bcd),
. OP_B_bcd(OP_B_bcd),
. OP_A(OP_A),//输入的操作数A
. OP_B(OP_B),//输入的操作数B
. OP_Result(OP_Result)//结果
);

//数码管显示模块
display i_display(
. clk(clk),//
. signal_A(signal_A),//输入第一个数的符号--SW1
. signal_B(signal_B),//输入第二个数的符号--SW2
. switch_dis(switch_dis),//切换乘积高位和低位--SW3
. OP_A(OP_A),//输入的操作数A
. OP_B(OP_B),//输入的操作数B
. OP_A_bcd(OP_A_bcd),
. OP_B_bcd(OP_B_bcd),
. OP_Result(OP_Result),//结果
. state(current_state),//定义状态
. bit_select(bit_select),//6个数码管，位选信号
. seg_select(seg_select)//数码管段选信号
);

endmodule

代码文件（付费下载）
