AH-WIR-S128：专为半导体晶圆ID识别打造的AI智能视觉方案

在半导体制造的精密流程中，晶圆ID信息的准确识别是实现全流程追溯与质量管控的关键一环。然而，随着晶圆材料（如碳化硅、蓝宝石等）的多样化以及表面标识的复杂性，传统视觉方案常面临识别率低、光学适配难、算力不足等痛点。针对这一行业挑战，我们正式推出 AH-WIR-S128 晶圆字符识别智能相机，以AI赋能工业视觉，为半导体行业提供高效、精准、灵活的ID识别解决方案。

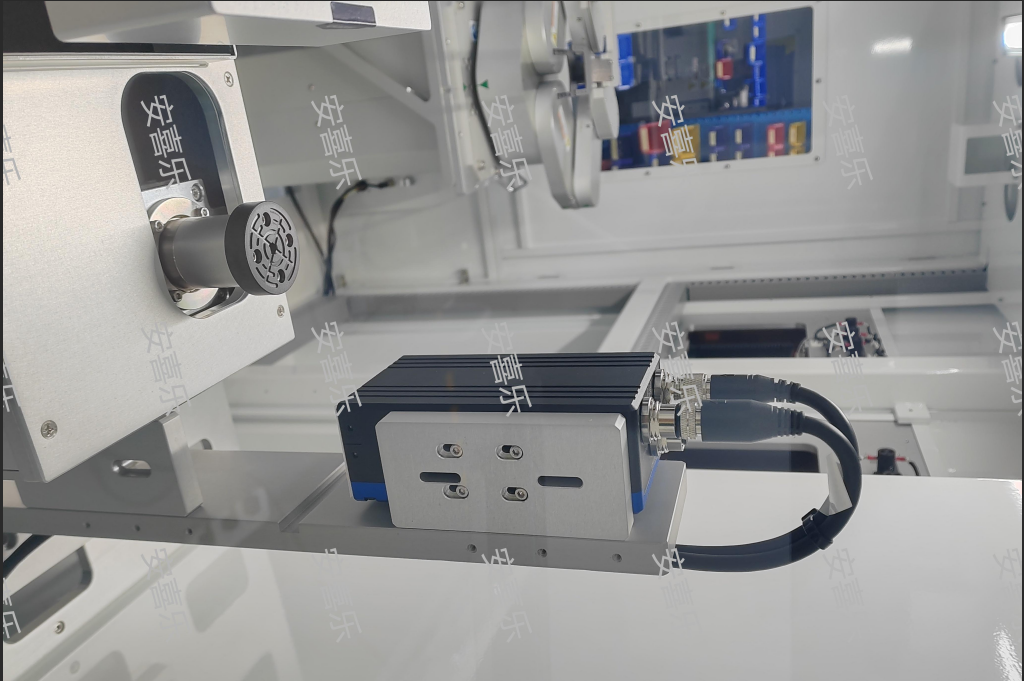

产品概述：专为晶圆识别而生的智能相机

AH-WIR-S128 是一款专为半导体晶圆ID信息识别而设计的工业级智能相机。它集成了高性能嵌入式平台与独立高算力AI推理卡，内置专为晶圆SEMI标准字体训练的百度飞桨OCR模型，能够从源头解决复杂背景下的字符识别难题。无论是硅晶圆、碳化硅晶圆，还是蓝宝石、氮化镓等新型材料晶圆，AH-WIR-S128 均可实现稳定、高精度的信息读取，助力产线实现智能化升级。

核心亮点：AI驱动，光学自适应

1. 深度定制的AI识别算法

AH-WIR-S128 内置百度飞桨OCR模型，该模型基于海量半导体SEMI标准字体数据训练，专为晶圆字符识别场景优化。相比通用OCR，它对晶圆表面反光、低对比度、字符磨损等复杂情况具有更强的鲁棒性。同时，设备还支持DM码、BC412码、QR码等多种工业条码识别，满足多样化的追溯需求。

2. 先进的光学成像系统

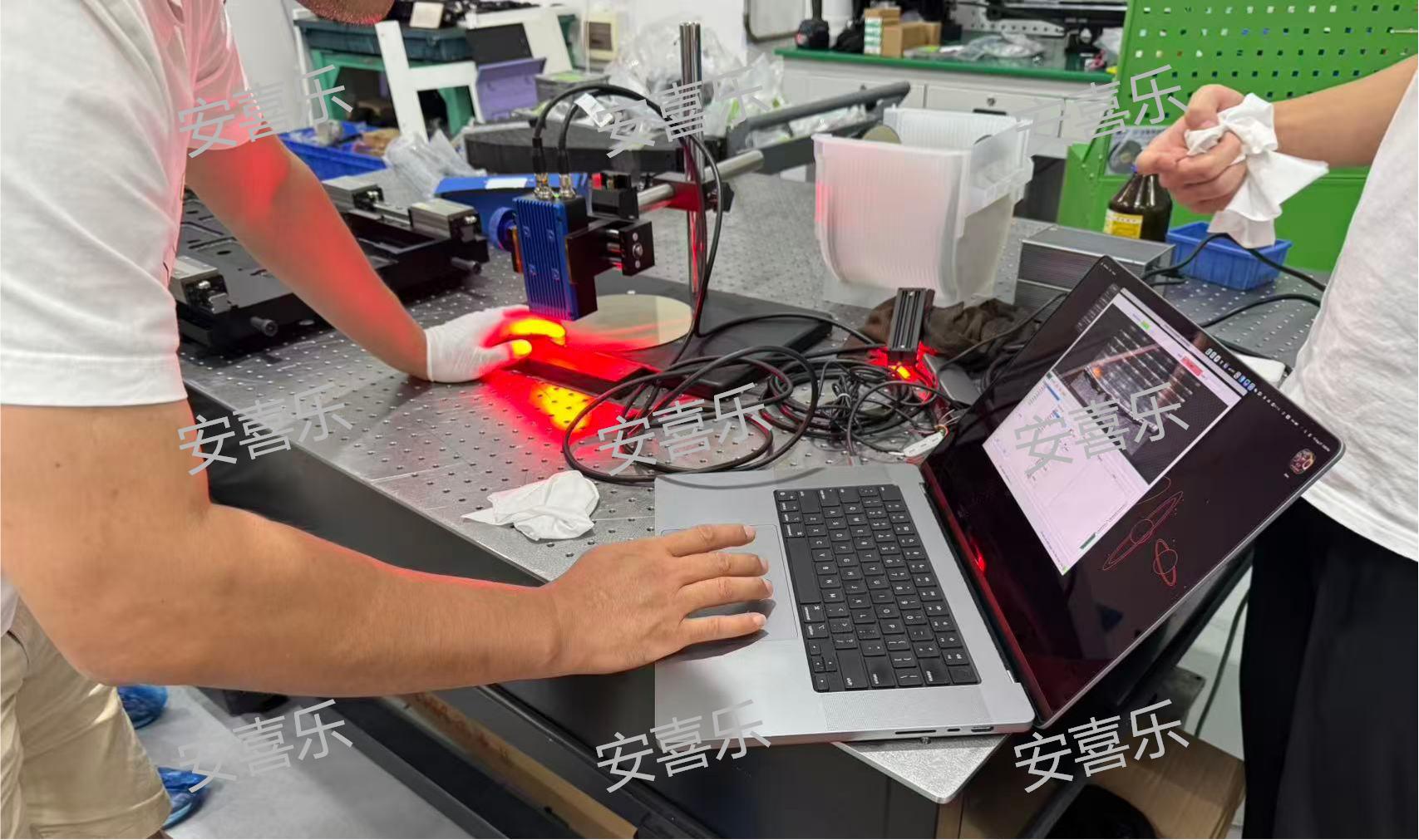

针对晶圆表面的光学特性，AH-WIR-S128 配备了LED红光条光、近红外光条光及RGB光源，支持明视场与暗视场等多种照明模式自由组合。照明强度可在软件内灵活配置，配合电动对焦镜头（建议架设高度20mm~50mm，视野37mm×20mm），可快速适配不同材质与表面状态的晶圆，确保成像质量始终处于最佳状态。

3. 独立高算力AI推理卡

设备内置独立高算力AI推理卡，将AI运算从主控平台中剥离，实现更快的推理速度与更低的延迟。在1280×720分辨率下，最大采集帧率可达60fps，满足高速产线的实时检测需求。同时，Gigabit Ethernet（1000 Mbit/s）数据接口确保图像与识别结果的高速传输。

4. 灵活的部署与维护体验

AH-WIR-S128 支持Modbus TCP、Modbus RTU、FTP等多种工业通讯协议，可无缝接入现有MES或设备控制系统。设备配备丰富的状态指示灯，实时反馈运行状态，便于现场调试与故障排查。此外，相机可直接连接显示器进行画面预览与参数调整，大幅降低部署门槛，提升复杂场景下的适配灵活性。

关键技术规格

典型应用场景

AH-WIR-S128 广泛适用于半导体制造与封装测试环节，包括但不限于： - 晶圆切割前的ID读取与追溯 - 研磨、抛光工序中的字符校验 - 封装产线中的晶圆信息核对 - 碳化硅、蓝宝石等第三代半导体材料的ID识别

结语

AH-WIR-S128 晶圆字符识别智能相机，以AI算法为核心、以光学自适应为支撑、以工业级可靠性为保障，为半导体行业提供了一套真正“懂晶圆”的视觉识别方案。它不仅提升了ID识别的准确率与效率，更通过灵活的部署方式降低了系统集成成本。在半导体制造迈向智能化的进程中，AH-WIR-S128 将成为您值得信赖的视觉伙伴。
