VP2103-046 9-36V输入，1.5KV隔离±24V/6W双路输出解决方案

859.30 KB

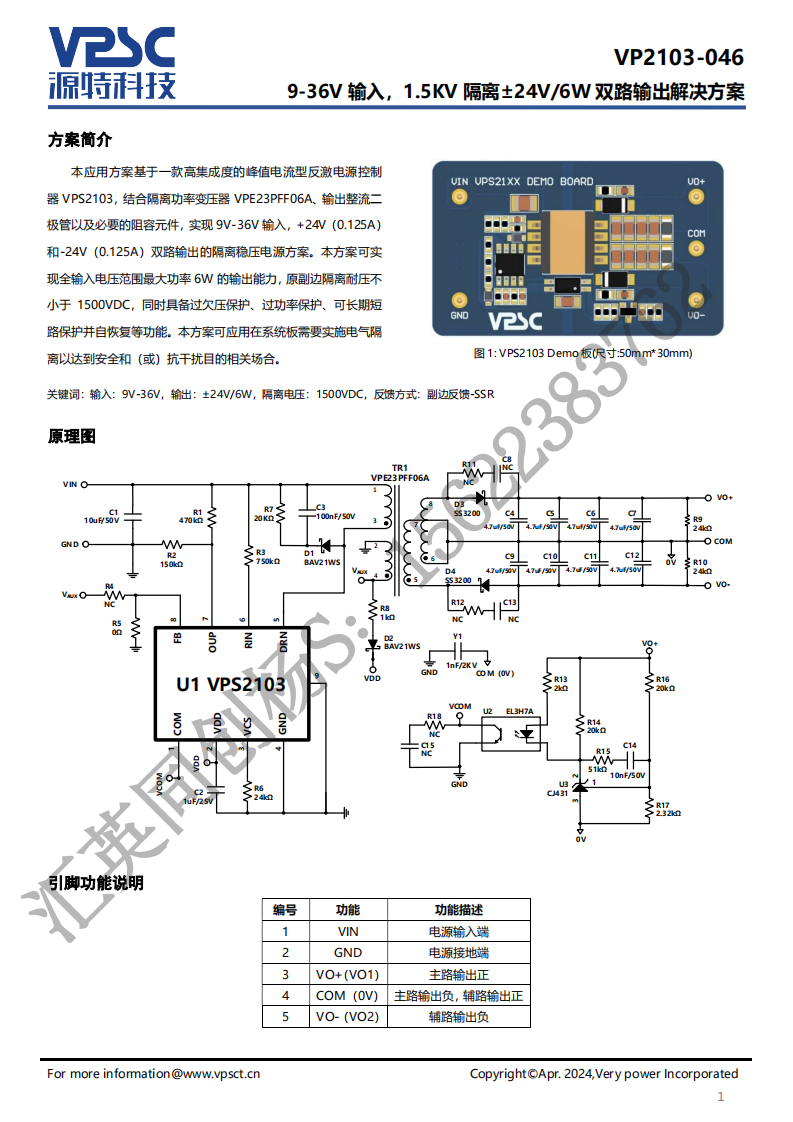

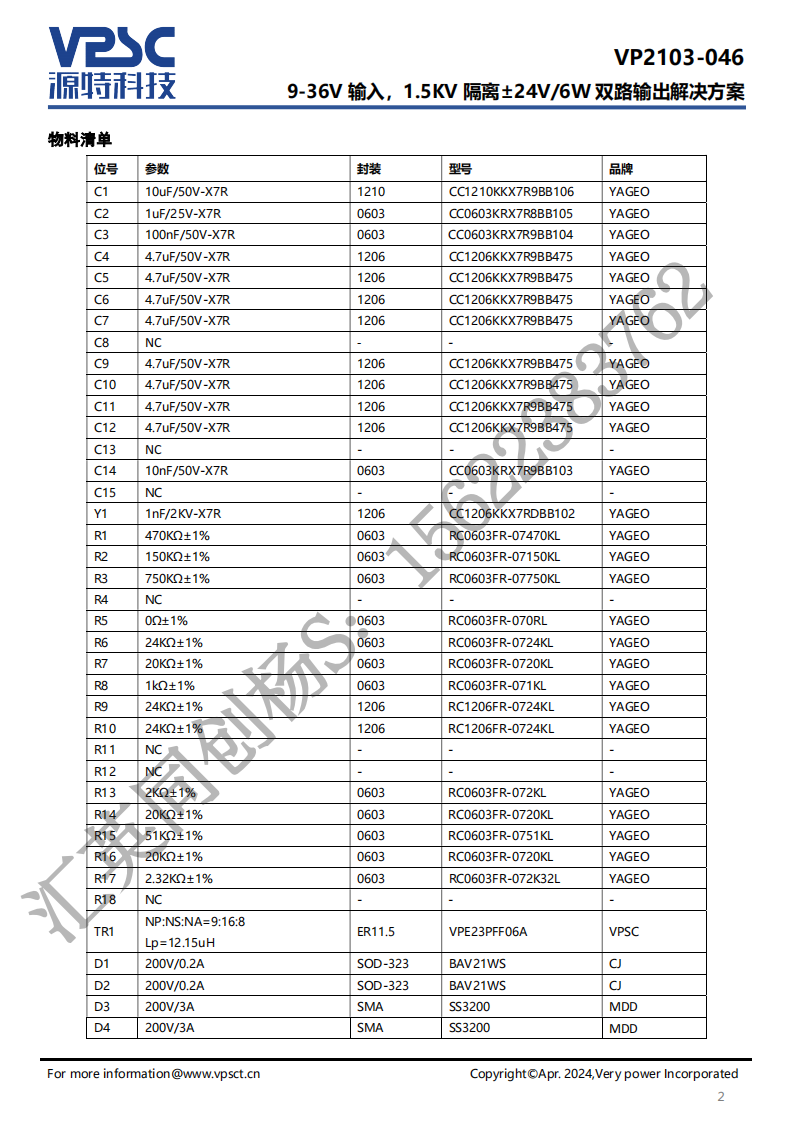

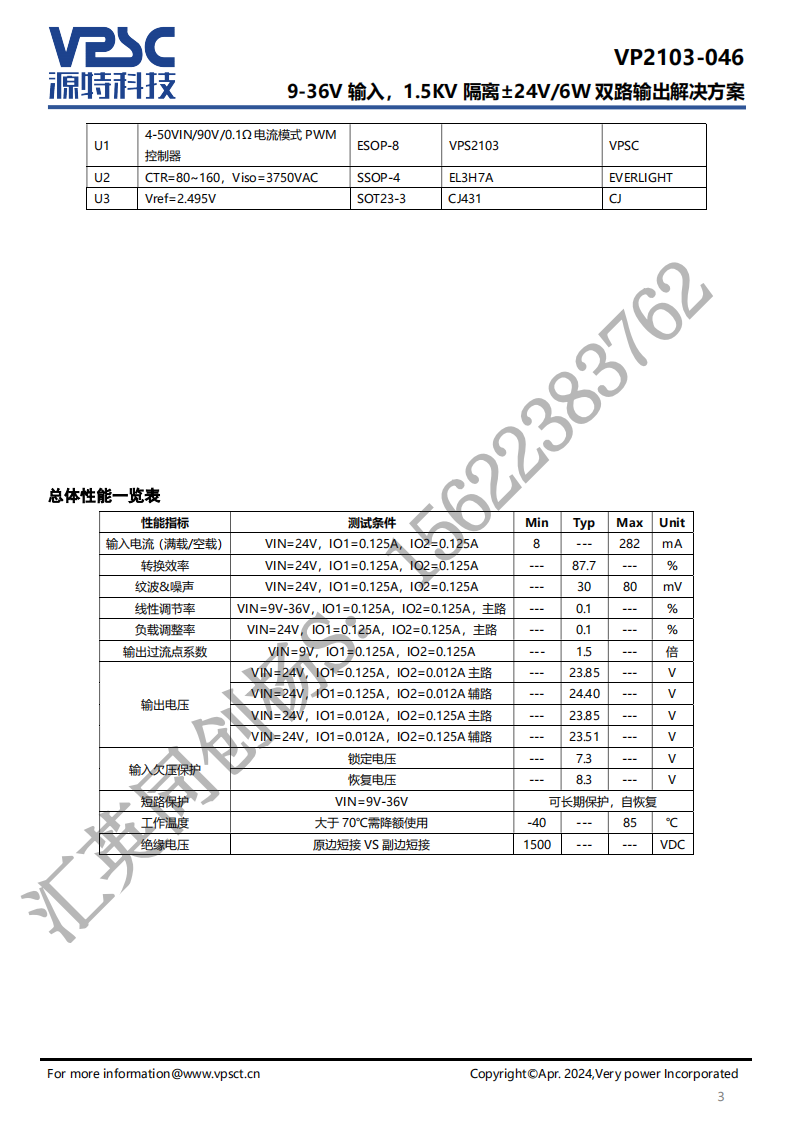

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE23PFF06A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，+24V（0.125A）和-24V（0.125A）双路输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备过欠压保护、过功率保护、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
