扫码加入VP2103-047 9-36V输入，3KV隔离±5V/6W双路输出解决方案
4.54 MB

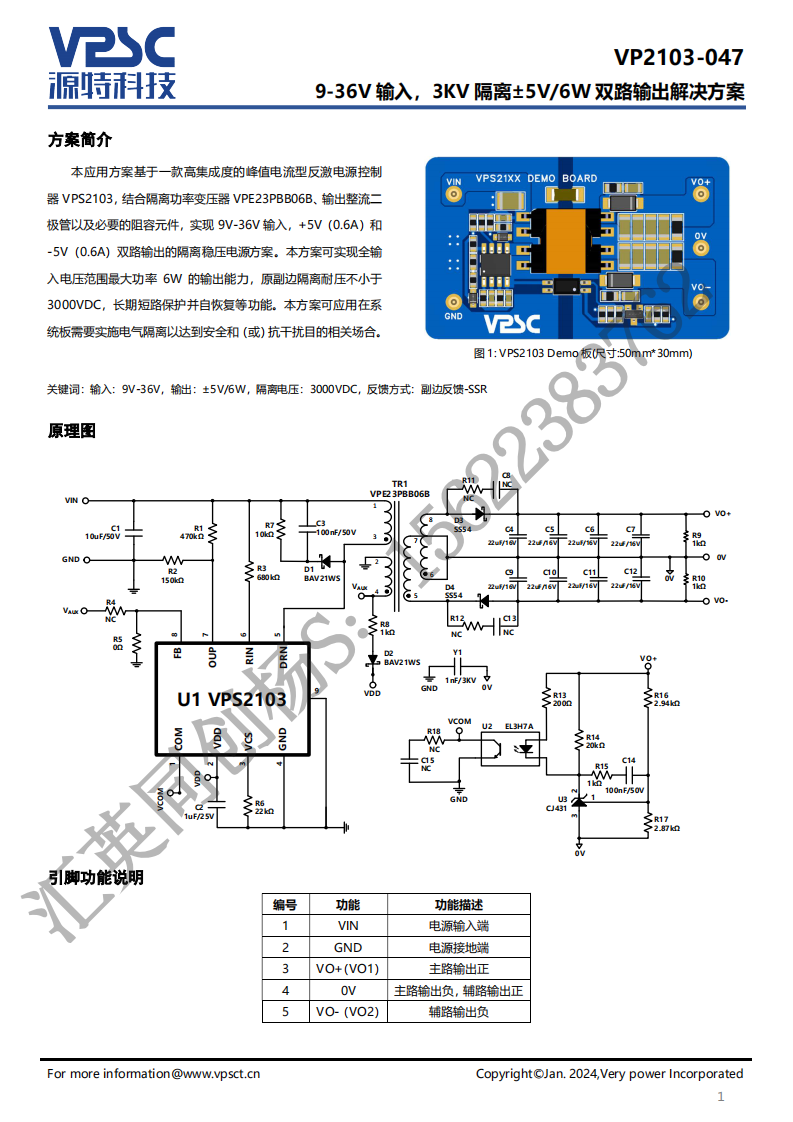

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE23PBB06B、输出整流二极管以及必要的阻容元件，实现9V-36V输入，+5V（0.6A）和-5V（0.6A）双路输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于3000VDC，长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| A3979SLPTR-T | 1 | Allegro MicroSystems LLC | Stepper Motor Controller, 2.5A, NMOS, PDSO28, 1.20 MM HEIGHT, LEAD FREE, MO-153AET, TSSOP-28 |
|
|
$8.4 | 查看 | |
| 3-1571550-2 | 1 | TE Connectivity | (3-1571550-2) 540-AG11D-LF=500 DIP,PCB,AU/SN |
|
|
$14.79 | 查看 | |
| ISM330DHCXTR | 1 | STMicroelectronics | iNEMO inertial module with Machine Learning Core, Finite State Machine with digital output for industrial applications. |
|
|
$11.82 | 查看 |
