扫码加入VP2187B-011 9-36V输入，1.5KV隔离5V/15W单路输出解决方案
2.69 MB

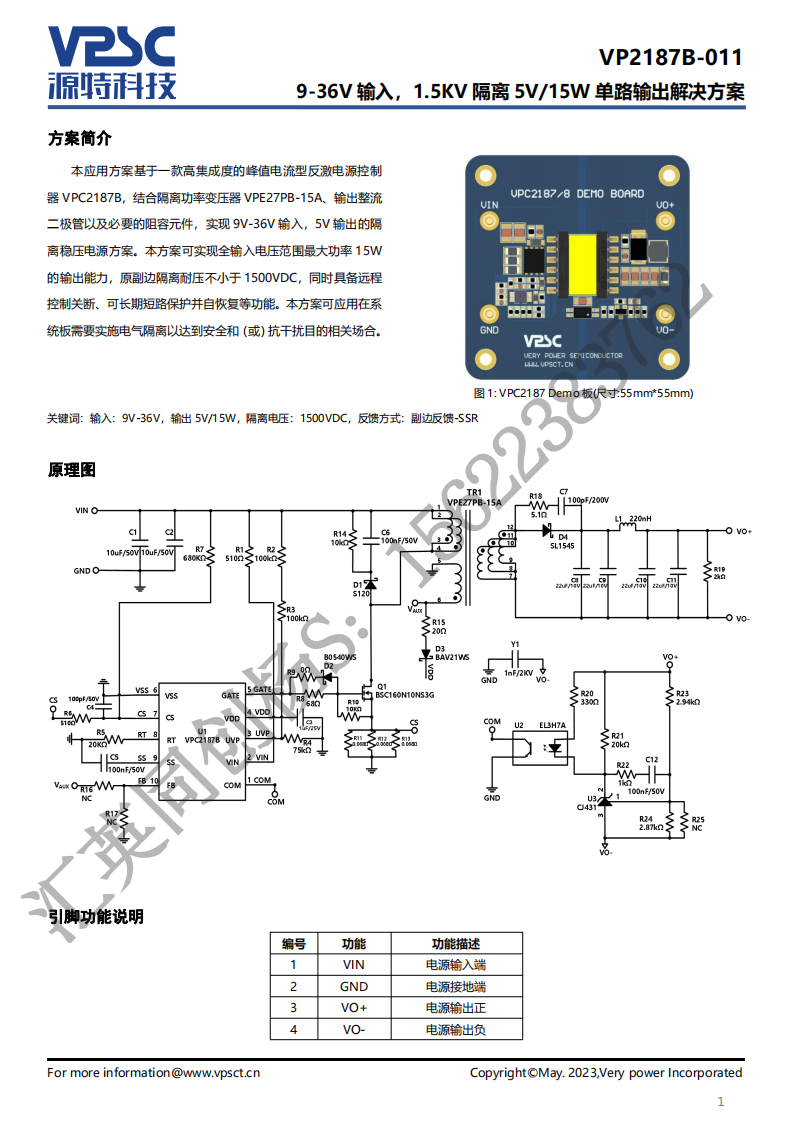

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187B，结合隔离功率变压器VPE27PB-15A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率15W
的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| LS14250AX | 1 | Saft Batteries | Primary Battery, Lithium-thionyl Chloride, 1/2AA, 3.6V, 1.2Ah, AXIAL LEADED |
|
|
$7.36 | 查看 | |
| 45750-1111 | 1 | Molex | Wire Terminal, |
|
|
$0.08 | 查看 | |
| AGN200A03X | 1 | Panasonic Electronic Components | Power/Signal Relay, 2 Form C, DPDT, Momentary, 0.047A (Coil), 3VDC (Coil), 140mW (Coil), 1A (Contact), 110VDC (Contact), DC Input, Random, AC/DC Output, Surface Mount-Straight, ROHS COMPLIANT |
|
|
暂无数据 | 查看 |
