扫码加入VP8701B003 12V±10%输入，3KV隔离5V/1W单路输出解决方案
595.77 KB

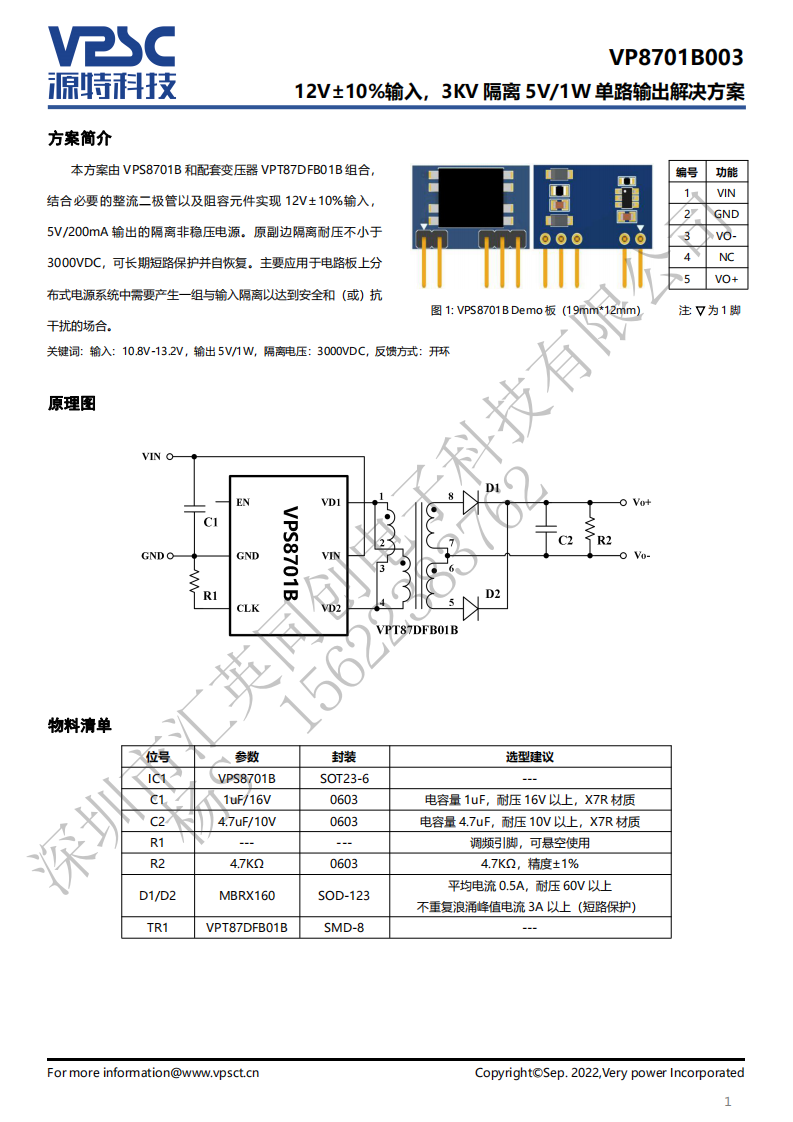

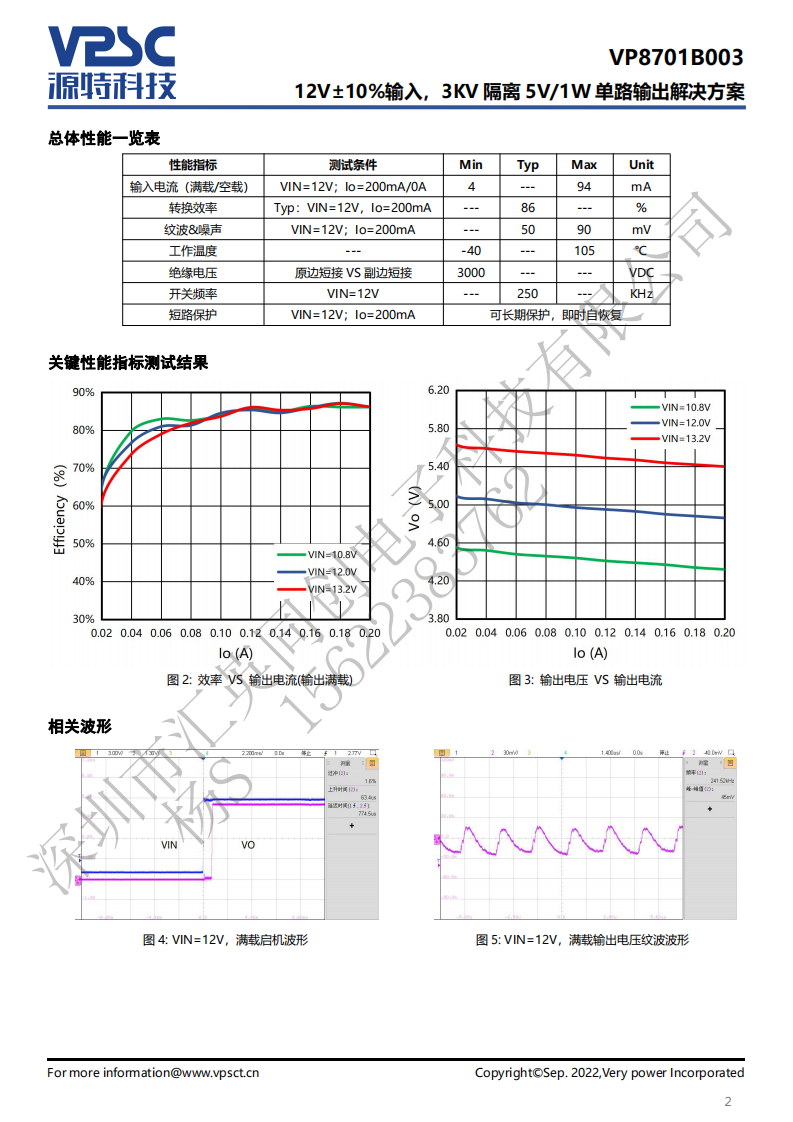

本方案由VPS8701B和配套变压器VPT87DFB01B组合，结合必要的整流二极管以及阻容元件实现12V±10%输入，5V/200mA输出的隔离非稳压电源。原副边隔离耐压不小于3000VDC，可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和（或）抗干扰的场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| LM358N | 1 | Texas Instruments | DUAL OP-AMP, 9000uV OFFSET-MAX, 1MHz BAND WIDTH, PDIP8, PLASTIC, DIP-8 |
|
|
$0.75 | 查看 | |
| TG110-E050N5LF | 1 | Halo Electronics Inc | Datacom Transformer, 10/100 BASE-TX; ETHERNET Application(s), 1CT:1CT; 1CT:1CT, ROHS AND REACH COMPLIANT |
|
|
$7.18 | 查看 | |
| U.FL-R-SMT(10) | 1 | Hirose Electric Co Ltd | RF Connector, 1 Contact(s), Male, Board Mount, Surface Mount Terminal, Receptacle, |
|
|
$1.24 | 查看 |
