本文档是矽力杰（Silergy）SY8371B 同步降压 DC/DC 稳压器的规格书，核心聚焦该器件的特性、参数、设计要点及应用场景。

一、器件核心定位与核心特性

SY8371B 是一款高集成度、高效率的同步降压稳压器，主打10A 大输出电流和固定 3.36V 输出，集成 3.3V LDO 辅助供电，采用 QFN3×4-13 紧凑型封装，核心特性如下：

内部开关管导通电阻极低（上管 18mΩ/ 下管 8mΩ），降低导通损耗，重载下伪恒定开关频率 600kHz，减小电感、电容尺寸；

采用 Silergy 专有Instant-PWM™架构（恒定导通时间 COT 控制），支持高输入 / 输出电压比，瞬态响应快，无需复杂补偿，适配低 ESR 陶瓷电容；

轻载支持 PFM/USM（超声模式）可选，USM 模式可避免音频噪声，PFM 模式提升轻载效率；

集成 100mA 电流能力的 3.3V LDO，可切换至 Buck 输出以节省功耗，适用于笔记本键盘控制器等外围供电；

具备输出放电功能、电源良好（PG）指示、内部软启动，支持 RoHS 和无卤素标准。

二、关键电气参数

额定工作范围：输入电压 4~24V，结温 - 40~125℃，环境温度 - 40~85℃；

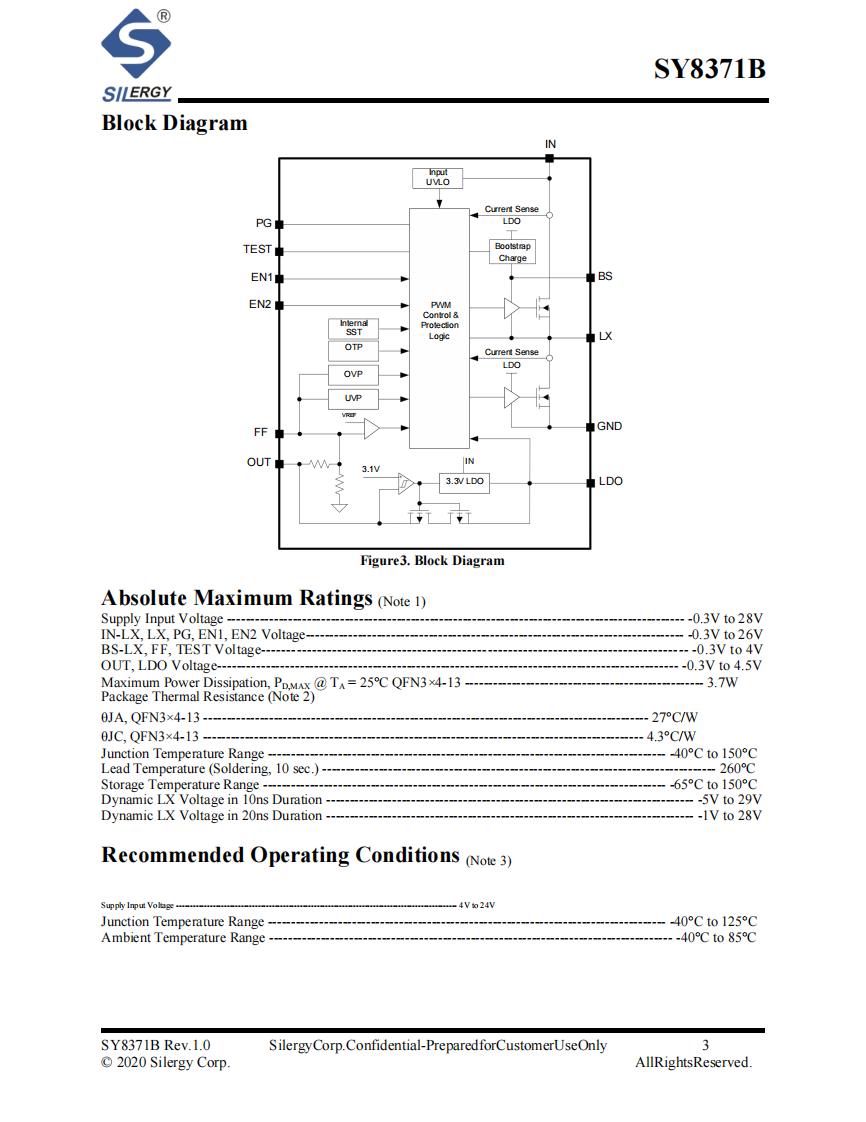

绝对最大参数：输入电压 - 0.3~28V，最大功耗 3.7W（TA=25℃），结温最高 150℃，焊接引脚温度 260℃（10s）；

核心参数：静态电流 85~110μA，关断电流＜10μA；LDO 输出电压 3.3V（精度 ±4.5%）， dropout 电压 300mV；开关频率 600kHz（CCM 模式），USM 模式频率 510~690kHz；

保护阈值：PG 检测范围为输出电压的 90%~120%；Buck 过温保护（OTP）阈值 150℃（回差 15℃），LDO 过温保护阈值 160℃（回差 25℃）。
