Profibus DP主站转CC-LINK IEFB 协议转换网关 HT3S-DPM-CIS

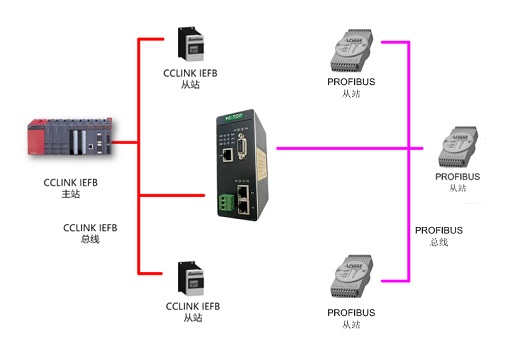

HT3S-DPM-CIS网关可以实现PROFIBUS接口从站设备到CC-LINK IEFB 接口的转换。HT3S-DPM-CIS网关连接到PROFIBUS DP总线中作为主站使用，连接到CC-LINK IEFB 总线中作为从站使用。
技术参数
◆PROFIBUS-DP/V0 协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3 部分：PROFIBUS 规范；
◆PROFIBUS-DP 作为主站，波特率达到12M；
◆PROFIBUS-DP 作为主站，可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；
◆PROFIBUS协议总线可接126个DP从站，建议每32个DP从站加装一个中继器，以保证总线信号质量；由于内部存储器总容量限制，如果每个站数据量较多，则DP从站的数量可能受到缩减。
◆采用标准9 针D 形PROFIBUS 插座（孔）。建议用户使用标准PROFIBUS插头及标准PROFIBUS 电缆。有关PROFIBUS安装规范请用户参照有关PROFIBUS 技术标准。
CCLINK IE FIELD BASIC技术参数
- 网关作为CCLINK IE FIELD BASIC网络的从站，可以连接三菱的PLC。
- 通过网关的拨码，可以设置网关占用1个站~4个站
- 输入输出字节数：输入字数最大128 word、输出字数最大128 word。
- 网关占用几个站，直接决定输入输出数量，见下表：
| 序号 | 占用站数 | 输入字数 | 输出字数 |
| 1 | 1 | 32 | 32 |
| 2 | 2 | 64 | 64 |
| 3 | 3 | 96 | 96 |
| 4 | 4 | 128 | 128 |
电气参数
- 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
- 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
- 工作相对湿度：-25～55℃， 湿度≤95%
- 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
- 安装方式：35mm导轨；
- 防护等级：IP20；
- 重量：约500g。
Profibus DP 相关产品选型
| 序号 | 产品型号 | 产品描述 |
| 1 | HT3S-DPM-PNS | Profibus Master / Profinet Slave |
| 2 | HT3S-DPS-ECS | Profibus Slave / EtherCAT Slave |
| 3 | HT3S-DPM-MTP | Modbus TCP/ Profibus Master |
| 4 | HT3S-DPM-MDN | Modbus RTU（RS232/RS485）/ Profibus Master |
| 5 | HT3S-DPM-ECS | Profibus Master / EtherCAT Slave |
| 6 | HT3S-DPM-EIS | Profibus Master/ EtherNet/IP Slave |
| 7 | HT3S-DPM-CCS | Profibus Master / CC-Link Slave |
| 8 | HT3S-DPM-CIS | Profibus Master / CC-Link IEFB Slave |
| 9 | HT3S-DPS-MTP | Modbus TCP/ Profibus Slave |
| 10 | HT3S-DPS-MDN | Modbus RTU（RS232/RS485）/ Profibus Slave |
| 11 | HT3S-DPS-RSE | RS232/RS485自由协议/ Profibus Slave |
| 12 | HT3S-DPS-CCS | Profibus Slave / CC-Link Slave |
| 13 | HT3S-DPS-CIS | Profibus Slave / CC-Link IEFB Slave |
| 14 | HT3S-DPS-EIS | Profibus Slave / EtherNet/IP Slave |
| 15 | HT3S-DPS-CAN | Profibus Slave / CAN |
| 16 | HT3S-DPS-COP | Profibus Slave / CANopen |
| 17 | HT3S-PNS-DPS | Profibus Slave /Profinet Slave |
CC-Link 相关产品选型
| 序号 | 产品型号 | 产品描述 |
| 1 | HT3S-CCS-MTP | Modbus TCP / CC-Link Slave |
| 2 | HT3S-CCS-MDN | Modbus RTU/RS232/RS485/ CC-Link Slave |
| 3 | HT3S-DNS-CCS | DeviceNet Slave / CC-Link Slave |
| 4 | HT3S-PNS-CCS | Profinet Slave / CC-Link Slave |
| 5 | HT3S-ECS-CCS | EtherCAT Slave / CC-Link Slave |
| 6 | HT3S-EIS-CCS | EtherNet/IP Slave / CC-Link Slave |
| 7 | HT3S-DPM-CCS | Profibus DP Master / CC-Link Slave |
| 8 | HT3S-CIS-MDN | Modbus RTU / CC-Link IEFB Slave |
| 9 | HT3S-CIS-MTP | Modbus TCP / CC-Link IEFB Slave |
| 10 | HT3S-DNS-CIS | DeviceNet Slave / CC-Link IEFB Slave |
| 11 | HT3S-PNS-CIS | Profinet Slave / CC-Link IEFB Slave |
| 12 | HT3S-ECS-CIS | EtherCAT Slave / CC-Link IEFB Slave |
| 13 | HT3S-EIS-CIS | EtherNet/IP Slave / CC-Link IEFB Slave |
| 14 | HT3S-DPM-CIS | Profibus DP Master / CC-Link IEFB Slave |
