150V/0.8A降压DC-DC转换器

  • 型号：AiP5843
  • 制造商：中微爱芯
联系方式：15190238456

产品详情

附件下载

介绍

中微爱芯新推出一款用于开关电源的150V高压输入开关电源控制器——AiP5843。通过配合外围无源器件将输入电压降至5V稳定输出。控制器设计具有PFM模式，可减小轻载开关损耗，优化转换效率；具有软启动功能，能够有效减小启动阶段浪涌电流；具有频率折返保护，电感电流异常时降频限流，防止电感电流饱和。AiP5843集成了输出欠压保护，输出过载，过温保护等各种保护功能。AiP5843输出电压可通过外部电阻进行调节。此电路外部仅需很少的外部元件，使用简单，广泛应用于工业和消费电子等领域。

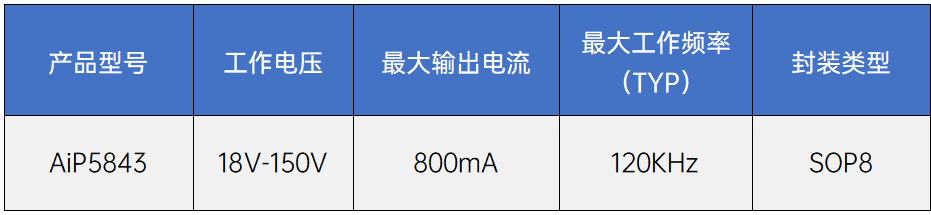

关键参数

产品优势

  • 输入兼容性强：18V-150V输入范围，可有效匹配多种应用场景。
  • 多维安全矩阵：输出欠压保护，输出过载，过温保护等各种保护功能，确保系统安全稳定。
  • 输出电压自由设定：电路输出可根据外围反馈电阻调整至合适输出电压，可匹配多种输出应用场景。

主要特点

  • 宽电压输入范围：18V～150V
  • 输出电压可调
  • 最大输出电流：800mA
  • 全芯片浮动地
  • 软启动
  • 轻载降频
  • 负载调整率优化
  • 频率折返限流
  • 前沿消隐
  • 集成多种保护功能
  • 封装形式：SOP8

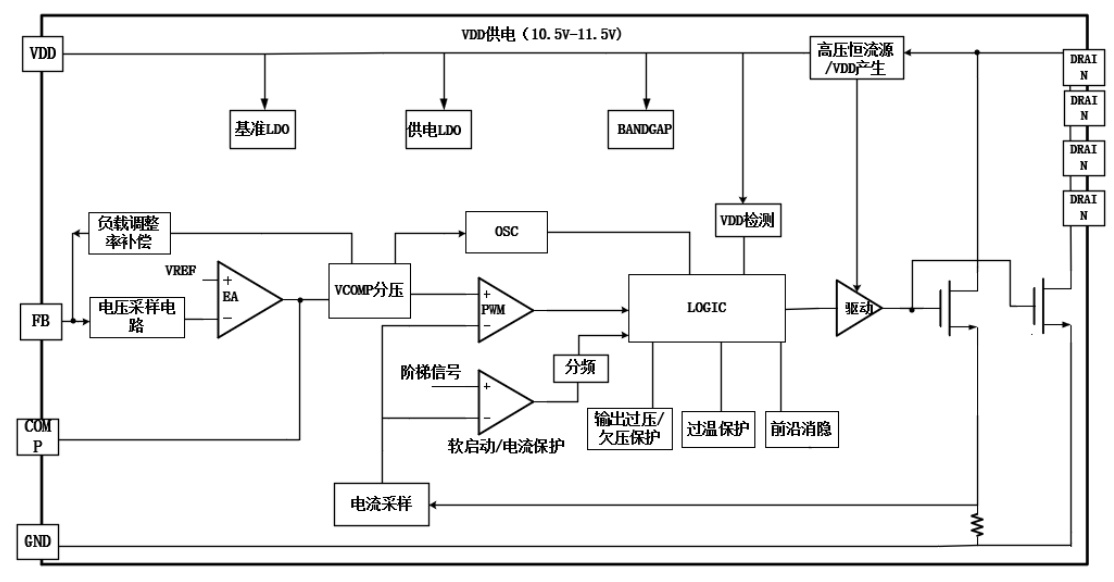

功能框图

引脚排列图

典型应用图

附件下载

（1）
  • AiP5843 AiP5845（中文）.pdf
    下载
