2.5~5.5V电源供电，单个通道静态电流7.5mA，单位增益带宽500MHz高速运算放大器

型号：AiP8061/2/3/4/9
制造商：中微爱芯

联系方式：15190238456

产品详情

介绍

简介 Introduction

随着对信号处理速度的要求不断提升，高速运算放大器已成为信号处理、数据采集等众多领域不可或缺的关键组件。近期，中微爱芯推出AiP806X系列电路采用2.5~5.5V电源供电，单个通道静态电流7.5mA，单位增益带宽高达500MHz，以卓越高频响应与优异信号保真能力，为高速信号链路提供强劲支撑，轻松应对ADC驱动、DVD、基带处理、精密滤波等关键场景，助力消费电子与工业控制领域实现高性能、高可靠性设计升级。

产品优势 Product advantages

高速与高摆率：拥有500MHz单位增益带宽与420V/us的压摆率，能够快速响应输入信号的变化，适用于对速度要求极高的应用场景。
宽适配性：2.5V~5.5V宽电源范围，轨到轨输出，输入共模电压覆盖-0.2~3.8V，兼容多系统设计。
建立时间快：仅需十几纳秒就能达到0.1%的建立精度，使得它在数据采集系统等对响应速度要求较高的应用中表现出色。
关键场景精准适配：完美覆盖ADC、滤波器、基带处理等高频信号处理场景，助力产品实现高性能升级。

主要特点 Product advantages

-3dB带宽（G=+1）：500MHz
压摆率：420V/us
输入失调电压：8mV(最大)
轨到轨输出
电源电压范围：2.5~5.5V
输入共模电压范围：-0.2V~3.8V（Vs=5V）
静态电流/放大器：7.5mA/单通道（典型）
关断电流（AiP8063/AiP8069）：0.1uA
工作温度范围：-40°C~+125°C
封装形式：
-AiP8061：SOT23-5/SOP8

-AiP8062：MSOP8/SOP8

-AiP8063：SOT23-6/SOP8

-AiP8064：SOP14/TSSOP14

-AiP8069：MSOP10

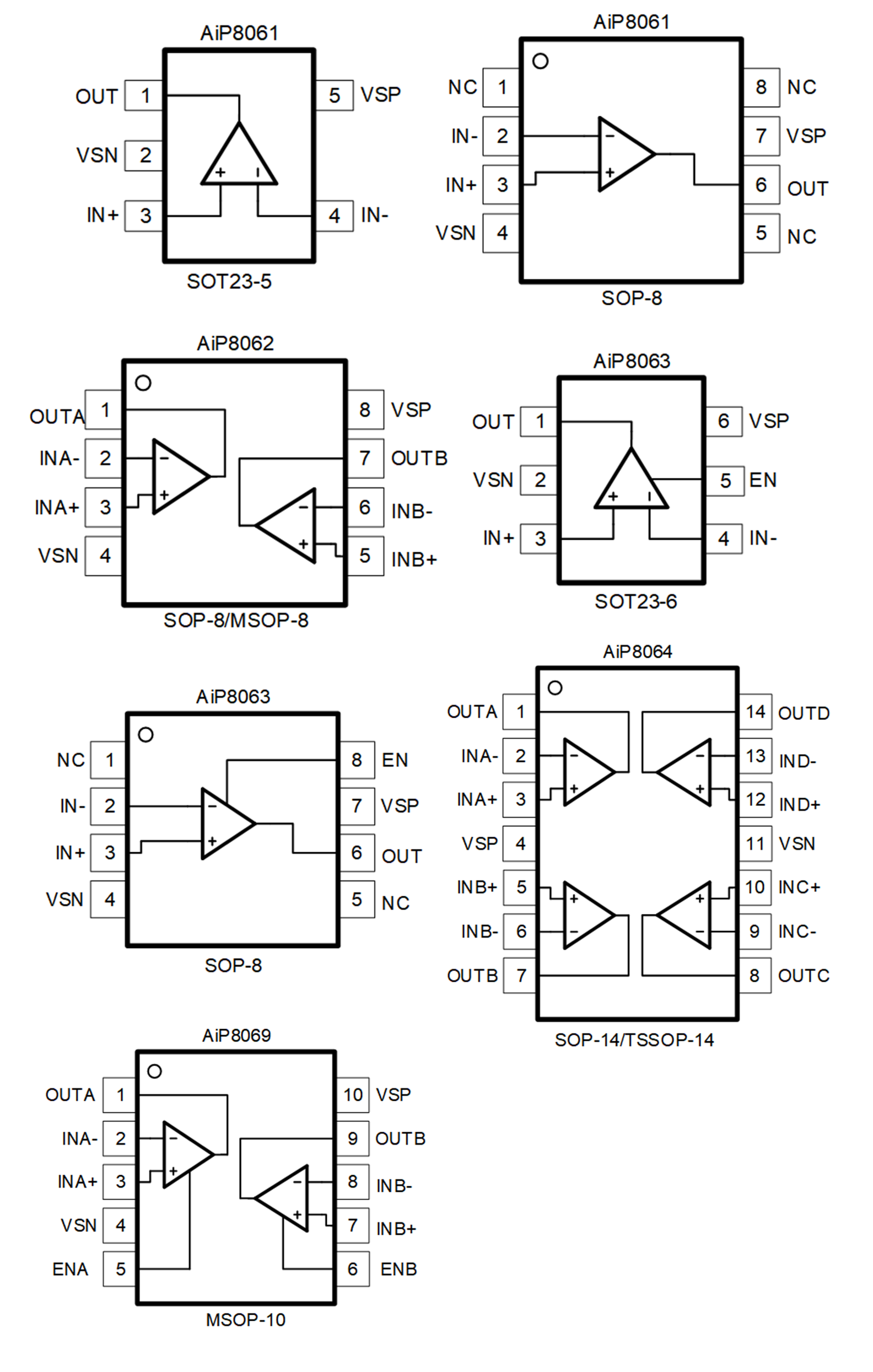

引脚排列图 Pin Arrangement Diagram

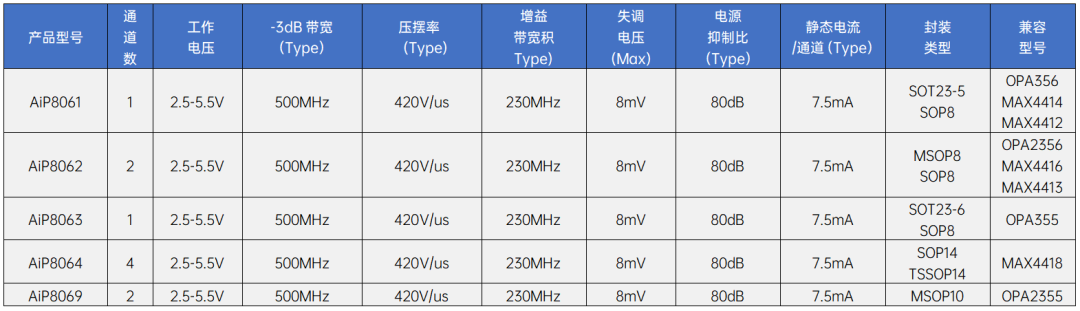

关键参数 Key parameters
