SC6D40065H-JSM 碳化硅肖特基二极管

提及行业内知名的 650V 碳化硅肖特基二极管型号，C3D40065H 常被工程师们纳入考量范围。而今天，我们要为大家介绍一款极具竞争力的对标产品 —— 来自杰盛微半导体的SC6D40065H-JSM 碳化硅肖特基二极管。它不仅在核心参数上与 C3D40065H 不相伯仲，更在可靠性、应用适配性上展现出独特优势，为工程师们提供了更优的选型方案。

对于碳化硅肖特基二极管而言，反向耐压、正向电流、正向电压、反向电流等核心参数，是决定其能否适配应用场景的关键。我们将杰盛微 SC6D40065H-JSM 与 C3D40065H 进行参数对标，结果令人惊喜。

从反向耐压来看，两款器件的峰值重复反向电压（VRRM）、峰值反向浪涌电压（VRSM）均达到 650V，完全满足 600V 级电力电子系统（如太阳能逆变器、AC/DC 转换器）的耐压需求，在高压工况下能稳定阻断反向电流，避免器件击穿损坏。

在正向电流承载能力上，SC6D40065H-JSM 表现亮眼。在壳温（TC）为 25℃时，其连续正向电流（IF）可达 79A；即便在高温环境下（TC=120℃），仍能保持 44A 的连续正向电流，TC=130℃时为 40A，与 C3D40065H 的电流特性基本一致，足以应对电机驱动、UPS 等大电流应用场景的需求。

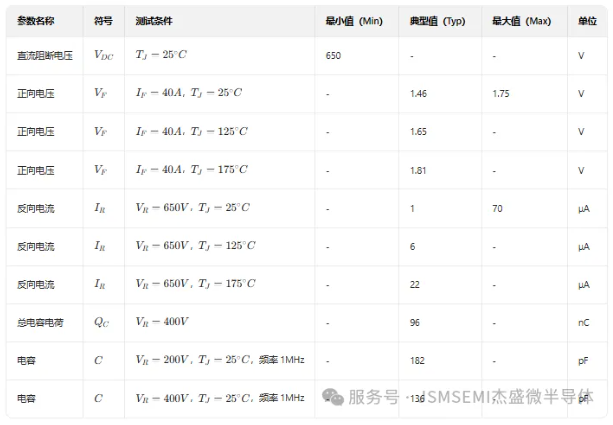

正向电压（VF）是影响器件导通损耗的核心指标。SC6D40065H-JSM 在 IF=40A、结温（TJ）=25℃时，正向电压典型值仅 1.46V，最大值 1.75V；随着结温升高至 125℃、175℃，正向电压典型值分别为 1.65V、1.81V，与 C3D40065H 的正向电压水平相当，较低的导通损耗能有效降低系统整体功耗，提升运行效率。

反向电流（IR）方面，SC6D40065H-JSM 在 VR=650V、TJ=25℃时，反向电流典型值 1μA、最大值 70μA；TJ=125℃时典型值 6μA，TJ=175℃时典型值 22μA，出色的反向截止特性可减少漏电流损耗，尤其在高压待机工况下，能显著降低系统能耗，这一表现与 C3D40065H 相比毫不逊色。

二、应用场景全覆盖：从新能源到工业控制

凭借与 C3D40065H 相当的核心性能，以及独特的可靠性优势，SC6D40065H-JSM 的应用场景极为广泛，能完美适配 C3D40065H 的所有典型应用，同时在部分场景中展现出更优的表现。

1.太阳能逆变器：高效发电的 “好帮手”

在太阳能逆变器中，碳化硅肖特基二极管用于 Boost 电路整流、逆变器桥臂续流等环节。SC6D40065H-JSM 的零恢复电流特性，能减少高频开关损耗，提升逆变器的转换效率；650V 的反向耐压适配光伏阵列的高压输出；宽温工作能力则能应对户外昼夜温差大、夏季高温的环境挑战，助力光伏系统实现更高的发电量。

2. 电机驱动：精准控制的 “稳定器”

电机驱动系统对器件的电流承载能力、抗浪涌能力要求较高。SC6D40065H-JSM 在 TC=25℃时 79A 的连续正向电流，能满足中大功率电机的驱动需求；100% 雪崩测试保障了电机启停时的浪涌电压耐受能力；正向电压正温度系数则方便多器件并联，适配更大功率的电机驱动场景，为电机的精准、稳定控制提供有力支持。

3. AC/DC、DC/DC 转换器：高效供电的 “核心件”

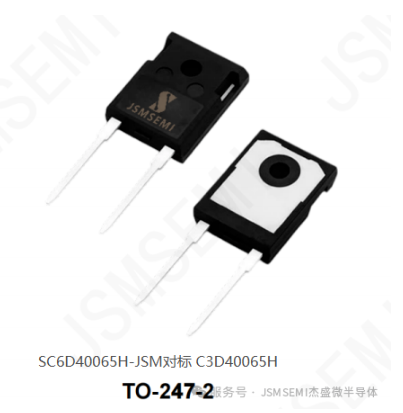

在通信电源、工业电源等领域的 AC/DC、DC/DC 转换器中，SC6D40065H-JSM 的高频工作能力、低导通损耗特性，能提升转换器的功率密度与效率；低反向电流则减少了待机功耗，符合现代电源对 “高效、节能” 的要求。同时，TO-247-2 封装形式与 C3D40065H 兼容，工程师在替换选型时，无需修改 PCB 设计，大幅降低了研发成本与周期。

4. 不间断电源（UPS）：应急供电的 “守护者”

UPS 系统需要在电网断电时快速切换至电池供电，对器件的响应速度、可靠性要求极高。SC6D40065H-JSM 的零开关损耗特性，能提升 UPS 的切换响应速度；宽温工作能力适配 UPS 的室内外安装环境；高可靠性则保障了电网故障时，UPS 能持续为负载供电，避免数据丢失、设备停机等损失。

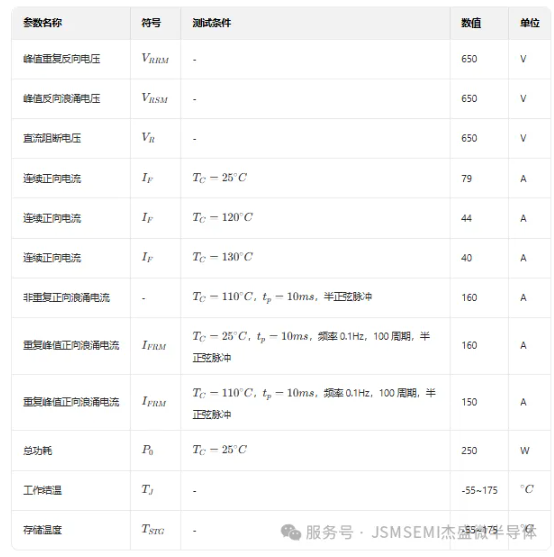

（1）最大额定值

如果说核心参数对标是 SC6D40065H-JSM 的 “基础功”，那么其独特的产品特性，便是它在竞争中脱颖而出的 “加分项”，尤其在可靠性与应用适配性上，展现出显著优势。

1. 零恢复电流 + 无开关损耗，高频场景更高效

SC6D40065H-JSM 采用先进的碳化硅肖特基结构，具备零正反向恢复电流特性。这意味着在开关过程中，不存在传统硅二极管因少数载流子存储导致的反向恢复损耗，开关损耗几乎为零。

对于高频应用场景（如高频 DC/DC 转换器、太阳能逆变器的高频拓扑）而言，这一特性至关重要。相比部分传统器件，SC6D40065H-JSM 能有效避免反向恢复电流带来的电压尖峰与电磁干扰（EMI），不仅提升了系统的高频工作能力，还降低了 EMI 滤波电路的设计复杂度，间接减少了系统体积与成本。

2. 正向电压正温度系数，并联使用更安全

在大电流应用中，工程师常需将多颗二极管并联以提升电流承载能力，但传统器件因正向电压负温度系数，易出现 “电流集中” 现象，导致局部器件过热损坏（即 “热失控”）。

而 SC6D40065H-JSM 的正向电压具备正温度系数，当某颗器件因电流略有增加而温度升高时，其正向电压会随之上升，从而抑制电流进一步增大，实现多器件间的电流自动均衡。这一特性让 SC6D40065H-JSM 在并联使用时无需复杂的均流控制电路，简化了设计流程，同时大幅提升了并联电路的长期可靠性，这也是其对标 C3D40065H 时的一大亮点。

3. 100% 雪崩测试 + 宽温工作，恶劣环境稳得住

工业、新能源等领域的应用环境往往较为恶劣，高温、浪涌电压等因素对器件可靠性提出了严苛要求。SC6D40065H-JSM 经过100% 雪崩测试，能承受一定的反向浪涌能量，在电机启停、电网电压波动等突发工况下，有效避免器件因雪崩击穿损坏。

同时，其工作结温范围达到 - 55℃~175℃，存储温度范围同样为 - 55℃~175℃，无论是寒冷的户外环境（如北方冬季的光伏电站），还是高温的工业设备内部（如电机驱动柜），SC6D40065H-JSM 都能稳定工作，适配性远超普通器件。

此外，SC6D40065H-JSM 的结到壳热阻（Rth (j-c)）典型值仅为 0.6℃/W，出色的散热特性能快速将器件工作时产生的热量传递至散热结构，进一步保障了高温环境下的稳定运行。

在碳化硅器件选型日益丰富的今天，杰盛微 SC6D40065H-JSM 凭借与 C3D40065H 相当的核心性能、独特的可靠性优势、广泛的应用适配性，以及杰盛微的品质保障，成为了工程师们的全新选择。

无论是替换 C3D40065H 以优化成本，还是为新项目寻找高性价比的 650V 碳化硅肖特基二极管，SC6D40065H-JSM 都值得一试。相信在未来，这款产品将在新能源、工业控制、电力电子等领域发挥重要作用，为更多高效、可靠的电子系统保驾护航！

如果您对 SC6D40065H-JSM 感兴趣，欢迎访问杰盛微官网了解更多详情，或联系我们获取样品与技术资料，让我们共同探索碳化硅器件的应用新可能！
