问界M9智能车灯LDM驱动器拆解：用了6颗国产MOSFET

上一期与非网拆了问界M9的大灯驱动板，发现里面基本被德州仪器和恩智浦“包场”了。而且那块板子根本做不了像素大灯和动态投影，说白了就是个普通大灯的驱动板。

那真正搞花活的模块在哪？

其实问界M9还藏了一块专门的智能车灯LDM驱动器，这才是实现像素大灯、动态投影等功的核心模组。今天我们就把它拆开，看看里面到底用了哪些芯片。

拆解

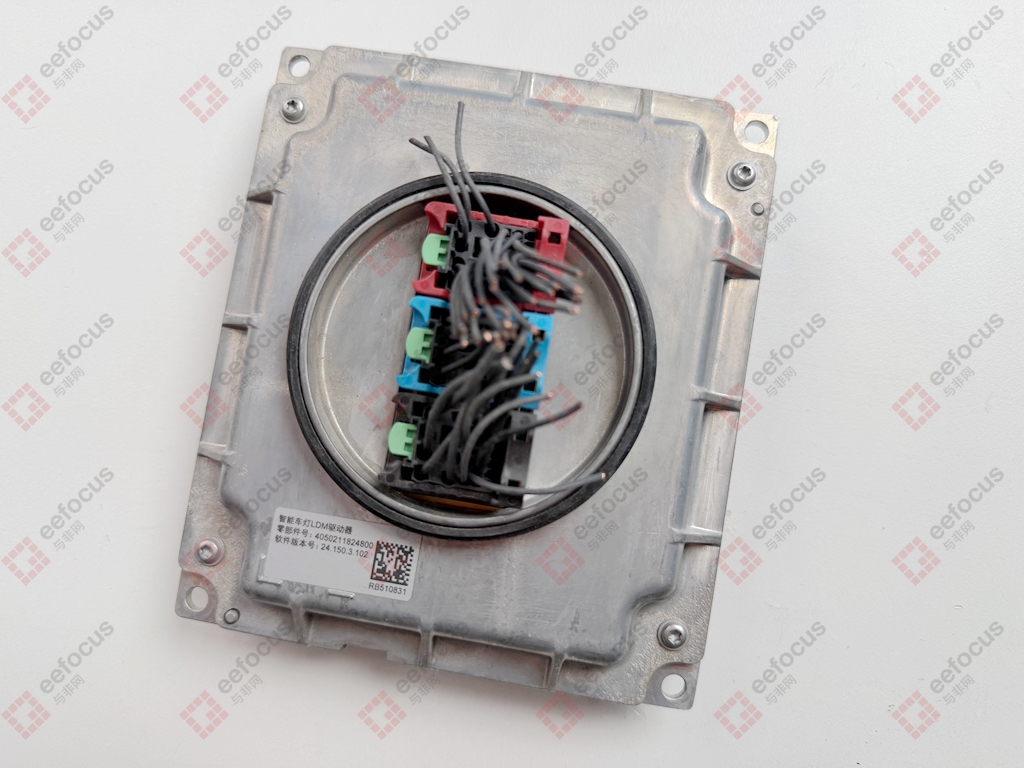

拆完外壳，里面就一块PCB主板，做工规规矩矩，器件分区非常清晰。

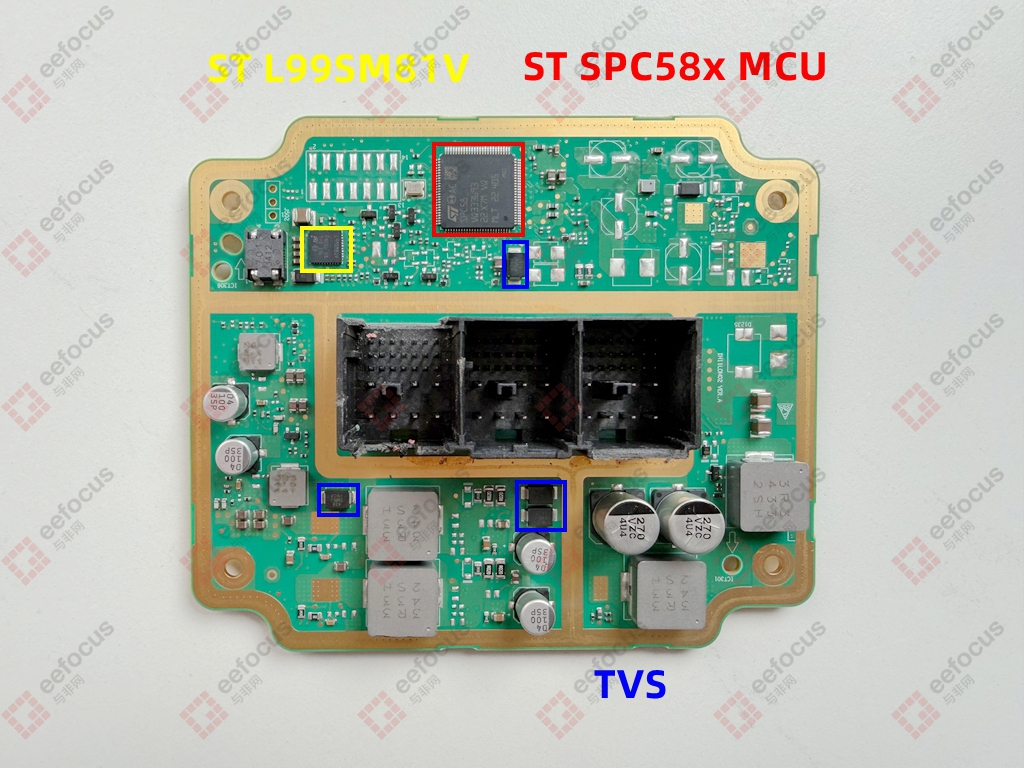

PCB板上最大的主角是意法半导体SPC58系列MCU，车规级微控制器。这是整个模块的大脑，所有投影、动态像素的控制逻辑都靠它跑。

紧挨着它的是意法半导体的L99SM81V，一颗车规级两相步进电机驱动器。支持微步进和堵转检测，说白了就是用来精确控制大灯内部的机械动作，比如调光、调角度。

接口附近，有4颗一样的芯片——矽门微的SMBJ16CA，双向TVS二极管。布局很讲究，全都紧贴接口。这种做法的目的是：瞬态干扰和浪涌能量一进来，第一时间就被它们旁路掉，不会跑到PCB内部去捣乱其他敏感电路，这是很标准的防护设计。

剩下的就是一堆一体成型的贴片功率电感和固态电容，大部分没品牌标识，只有参数，供应商不明。

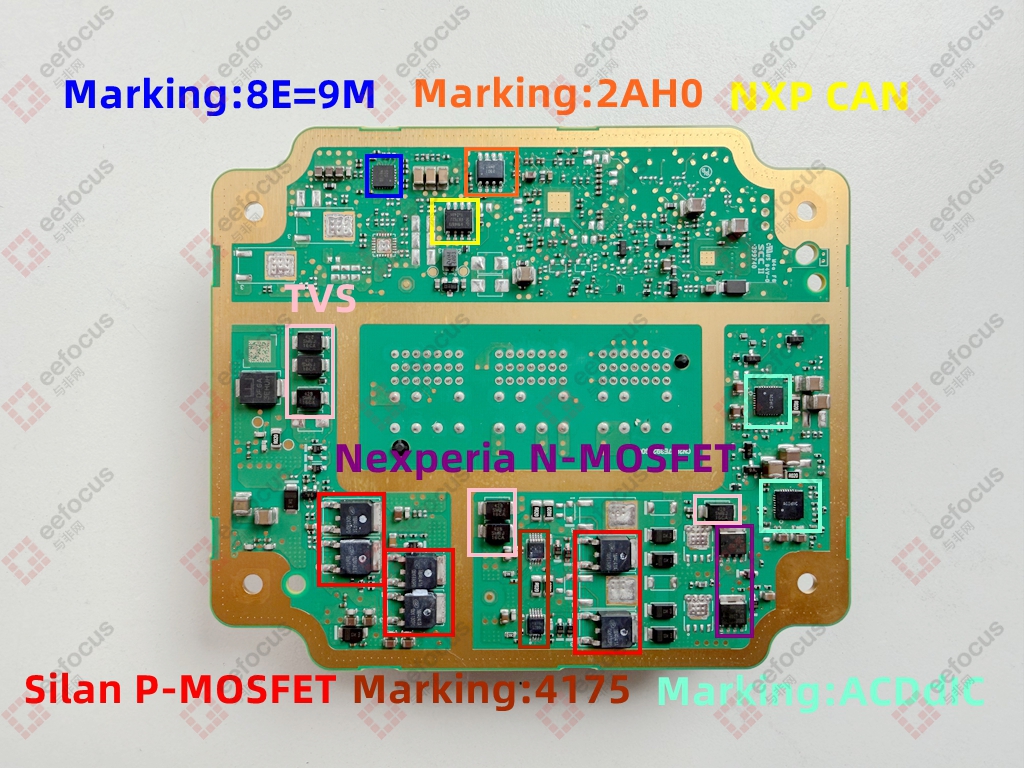

PCB板背面布局同样清晰，“亮点”更多，国产功率器件开始上强度了。

通信接口附近，是一颗恩智浦TJA1049T，高速CAN收发器，车规级标配，不意外。

然后有几颗芯片查不到资料——

• 一颗QFN24封装的芯片，丝印“8E=9M C25”
• 一颗SOP8封装的芯片，丝印“2AH0 E0E0”，明显像是打磨后重新刻的
• 两颗MSSOP10封装的芯片，丝印“4175”，像是高边驱动或MOSFET栅极驱动
• 两颗表面看是QFN30封装的芯片（两边8pin+两边7pin），丝印“ACDdIC”的芯片，像是专用驱动或控制IC

有知道的朋友欢迎留言科普一下。

真正让人眼前一亮的是用了6颗士兰微MOSFET，型号SVGQ06130PD，属于高速P沟道功率MOSFET，而且明确标注符合AEC-Q101车规级标准。这个用量很实在了，说明国产功率器件真敢上车，车厂也真敢用。

另外还有两颗安世半导体N沟道MOSFET（BUK9Y6R0-60E）、一颗Littelfuse的二极管、以及好几颗矽门微的TVS二极管，布局依然是接口密集区重点防护。

从这块驱动板拆解后的硬件方案来看，国产芯片正在从“打杂”走向“主力”，三个趋势很明显：

1. 核心控制和通信，还是国际大厂的天下，MCU、CAN收发器这些，意法半导体、恩智浦依然是主力，高端车型上短期内很难被替代。

2. 功率器件环节，国产已经站稳脚跟，一下子用了6颗士兰微的车规MOSFET，矽门微的TVS二极管也大量出现。这说明在“不怕用、敢用”这件事上，国产功率器件已经过了验证关。

3. 部分查不到型号的芯片，要么是内部代码，要么是保密，或者要么是车厂或Tier 1要求磨掉型号防止抄板，这在拆解里其实很常见。

小结

问界M9这套智能大灯LDM驱动器，脑子还是意法半导体的，通信还是恩智浦的，但肌肉——那6颗MOSFET已经是国产士兰微的了。从被动防护（TVS）到主动驱动（MOSFET），国产车规芯片正在从边缘走向核心。随着车厂越来越重视供应链安全和本土化配套，我预测接下来在智能大灯、区域控制器、车身电子这些场景里，会看到越来越多的国产MCU、驱动IC、功率器件组合方案。国产替代在汽车电子领域，已经从“能用”走到“好用”，从“零星替换”走向“系统化上车”。如果你也在做类似的车规硬件设计，欢迎留言聊聊你的选型心得。
