原标题:400G数据中心短距离传输方案:400G QSFP-DD SR8

随着更快、更高可靠性的网络需求增加,400G将是下一代骨干网升级和新建设的方向。400G光模块在构建400G网络系统中起着至关重要的作用。前面我们为大家介绍了短距离单模应用的400G QSFP-DD DR4光模块,本期文章,我们一起来了解一下短距离多模光模块400G QSFP-DD SR8产品特性及连接方案。

产品特性

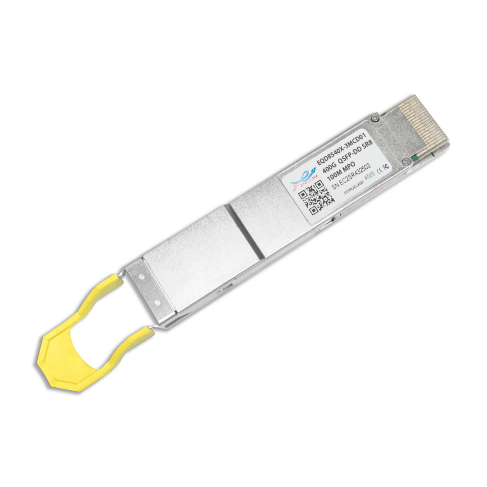

易天光通信(ETU-LINK)的400G QSFP-DD SR8是8通道全双工收发一体模块,采用可热插拔的QSFP-DD封装,每通道传输速率最高可达53.125Gbps,符合IEEE 802.3cm 400GBASE SR8以太网传输协议。中心波长为850nm,采用标准MPO-16连接器,通过多模光纤传输距离最高可达70m(OM3)和100m(OM4)。

连接方案

400G QSFP-DD SR8光模块采用并行通道850nm VCSEL激光器,信号采用PAM4脉冲幅度调制方式,主要用于数据中心内部设备之间的短距离互连,以下是400G QSFP SR8光模块的三种连接方案。

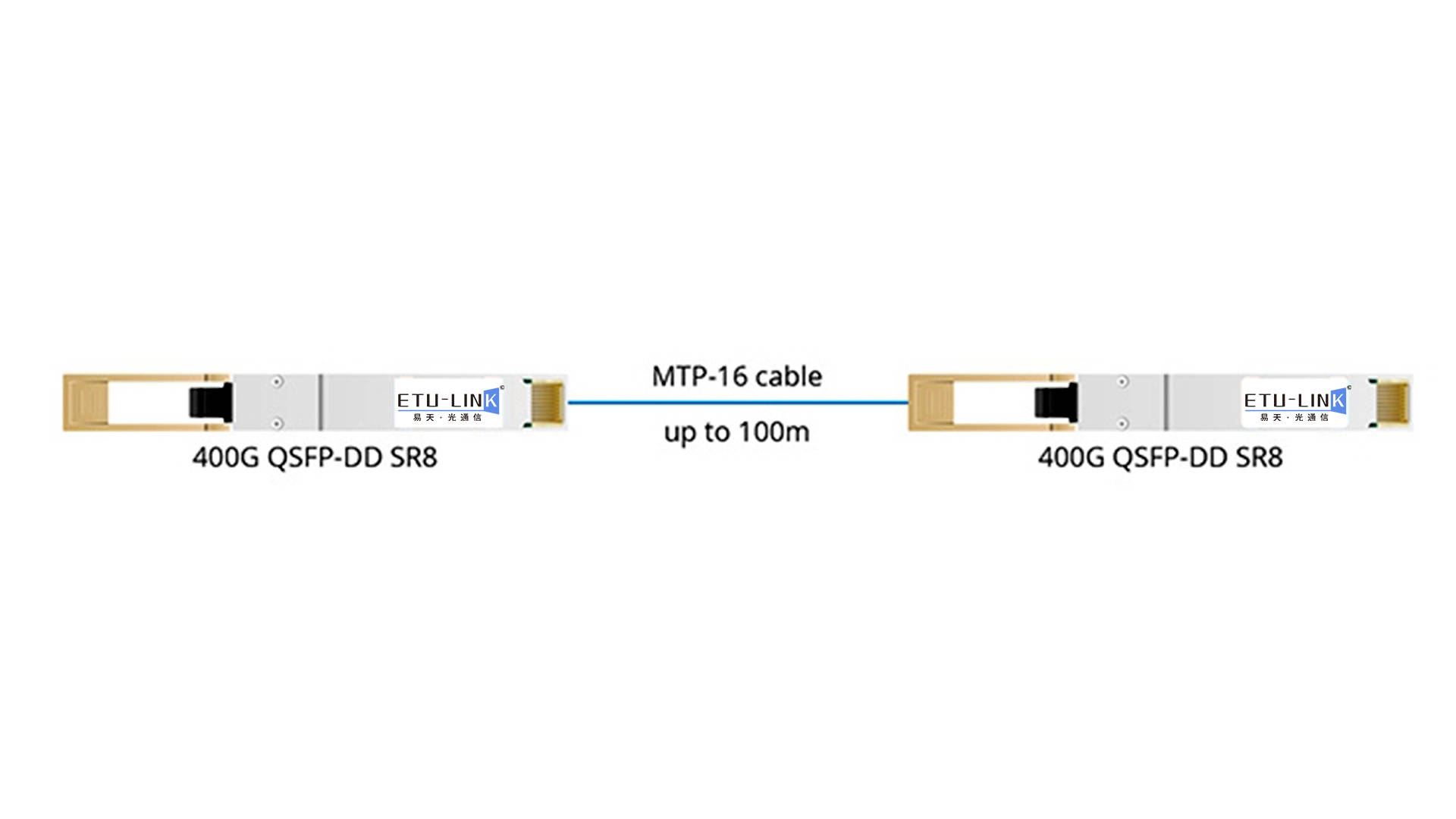

1、400G QSFP-DD SR8互联

当机房内两端400G QSFP-DD SR8光模块可通过MPO -16光纤跳线连接实现400G传输。

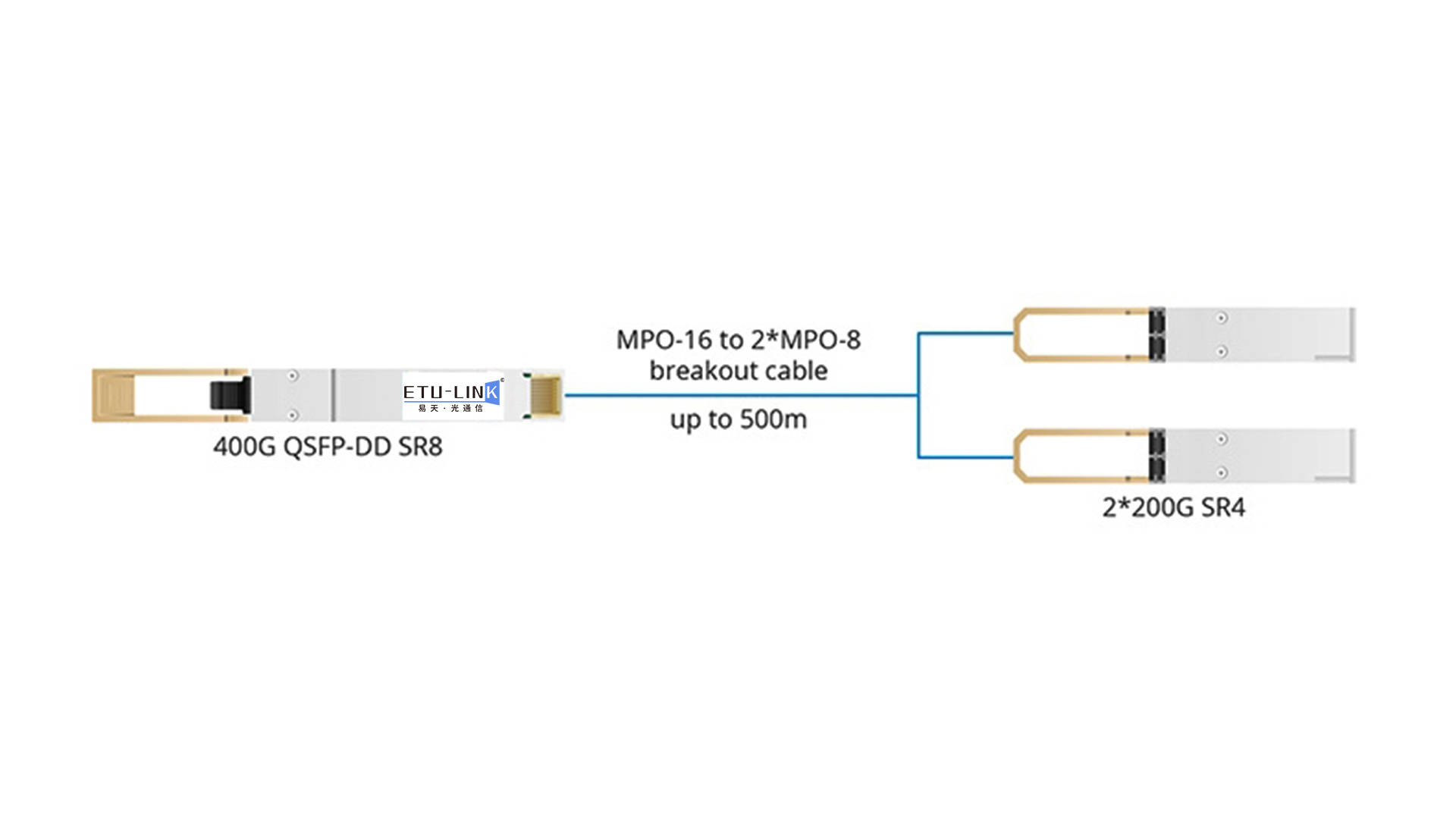

2、400G QSFP-DD SR8与200G QSFP56 SR4互联

400G QSFP-DD SR8光模块可通过MPO-16转2*MPO-8分支光纤跳线连接到对端的2个200G QSFP56 SR4光模块。

3、400G QSFP-DD SR8与50G SFP56 SR互联

400G QSFP-DD SR8光模块可通过MPO-16转8*双工LC分支光纤跳线连接到对端的50G SFP56 SR光模块。

以上就是本期的全部内容,如需了解更多光模块产品欢迎大家关注易天光通信。
