JSM275174A单通道低侧栅极驱动芯片 完美替代UCC27517/TF0211C

一、产品介绍

JSM27517是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的闩锁免疫CMOS 技术可以实现高鲁棒性的单芯片集成结构。

JSM27517逻辑输入电平兼容低至 3.3V 的 CMOS 或 LSTTL逻辑输出电平。输出驱动器具有宽VCC 范围、带滞后的欠压锁定和输出电流缓冲级。

JSM27517采用S0T23-5封装，可以在-40℃至125℃温度范围内工作。

二、产品特性

-双输入设计(可选择反相(IN-引脚)或非反相(IN+引脚)驱动器配置)-未使用的输入引脚可用于使能或禁用功能

-兼容 3.3V输入逻辑

-工作范围:5V~25V

-宽温度范围:-40℃C~125°C

-欠压锁定

-欠压锁定正向阈值 4.0V

-欠压锁定负向阈值3.9V

-芯片开通/关断廷时特性

-Ton/Tof =30ns/30ns

-驱动电流能力:

-拉电流/灌电流=4A/4A

-SOT-23-5 封装

三、应用范围、从电源到功率器件的全能助手

JSM27517 凭借其高兼容性与稳定性，广泛适用于：

-交换式电源：AC-DC、DC-DC 转换器的功率器件驱动

-开关变换器：Buck、Boost、LLC 等拓扑结构的高效驱动

-通用栅极驱动：工业控制、电机驱动、新能源设备等场景

-功率器件驱动：MOSFET、IGBT 的直接驱动，提升开关效率

四、技术参数详解：数据见证实力

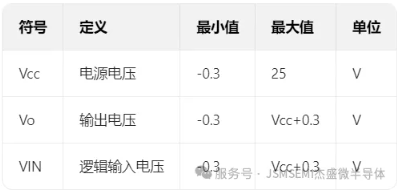

1. 极限工作范围（保障器件安全）

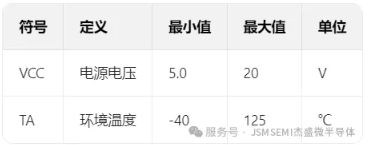

2. 推荐工作范围（最优性能区间

五、引脚功能描述

六、典型应用电路：即插即用的驱动方案

1. 同相驱动应用

-输入信号经 IN + 引脚接入，输出与输入同相位

-适用于需要保持信号相位的驱动场景，如同步整流电路

2. 反相驱动应用

-输入信号经 IN - 引脚接入，输出与输入反相位

-适用于需要互补驱动的半桥、全桥电路

七、功能框图
