嵌入式接口通识知识之I3C接口

5.1 基本概念

I3C全称Improved Inter-Integrated Circuit，是由MIPI联盟推出的高速串行通信总线协议。I3C与传统的I2C设备兼容，继承了I²C的简单性和易用性，同时对传统I2C协议做了改进和扩展，增加了高速通信、低功耗、动态地址分配等特性，解决了I2C在设备中的一些局限性。

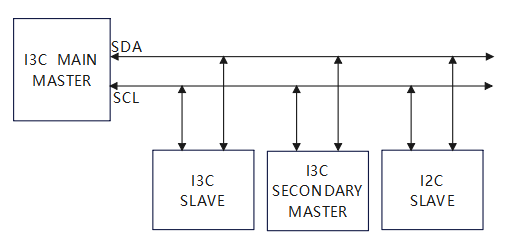

I3C支持多主设备模式，支持多个主设备共享一条总线，引入了多主设备间的仲裁和协调机制，避免数据冲突。I3C同样可以在同一根主线上支持更多的传感器设备，而且不会因为要支持中断或睡眠模式而增加额外的逻辑信号。I3C向下兼容I2C（不兼容10bit的I2C扩展地址），仍然是采用2根通信线，一根数据线SDL，一根时钟线SCL，可以挂载传统I2C接口的器件，使用方便，连接方式如下图：

I3C采用推挽式驱动设计，提供了更强的抗干扰能力，使其在高速下保持较低的误码率，适合复杂环境。

5.2 工作模式

I3C与I2C一样有起始信号与停止信号。并且作用时序与I2C一致，起始时序当SCL线为高电平时，SDA线由高电平到低电平变化；停止时序当SCL线为高电平时，SDA线由低电平到高电平变化。

在数据传输时同样需要数据稳定。I3C传输1位数据时需要一个时钟脉冲，配合主设备的时钟信号完成数据逐位传输。在进行数据传输时，SCL线为高电平时SDA线电平保持稳定，低电平表示数据0，高电平表示数据1；在SCL线为低电平时允许SDA线电平变化。

而与I2C不同的是，I3C在I2C的基础上有了很多提升：
