CK-GW04S系列是晨控为工业多通道需求研制的一款网关控制器,方便用户集成到PLC等控制系统中，系统集成了4路读写接口，并且支持大部分工业协议ModbusTCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。
本期主题：围绕CK-GW04S系列产品的EtherNetIP通讯协议与基恩士进行通讯配置说明。
0、准备阶段
lRFID软件：RFID_Tool
l多通道网关控制器：CK-GW04S-EIP
l工业RFID读写器：CK-FR02-A01
lPLC软件：KV STUDIO
lPLC型号：基恩士KV-X520
l交换机：标准交换机
1、修改设备IP

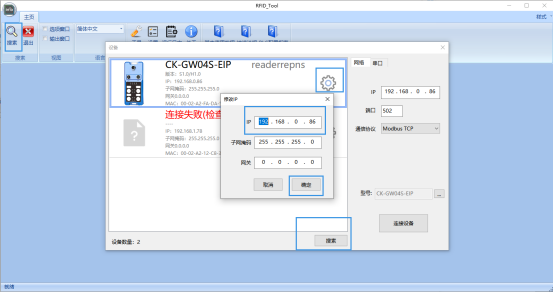

打开RFID_Tool软件
搜索设备
点击设备齿轮，修改改IP，点击确定保存
2、添加设备文件

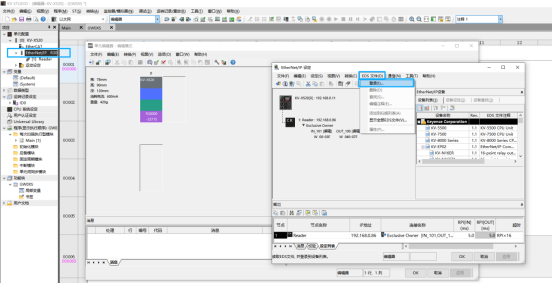

打开PLC的EtherNetIP设置
在EDS文件中选择登录，选择设备文件登录

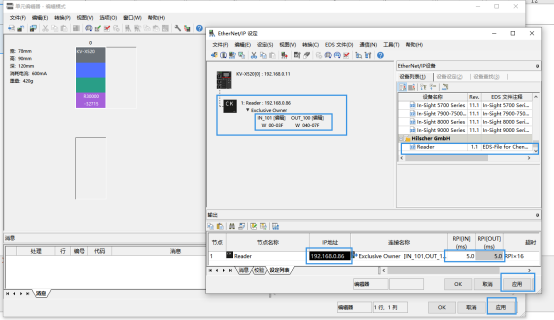

3、添加设备
选择刚刚添加的设备文件，添加设备
配置映射地址，设备IP,RPI速率（越低通讯速率越快）
点击应用保持
4、添加映射变量

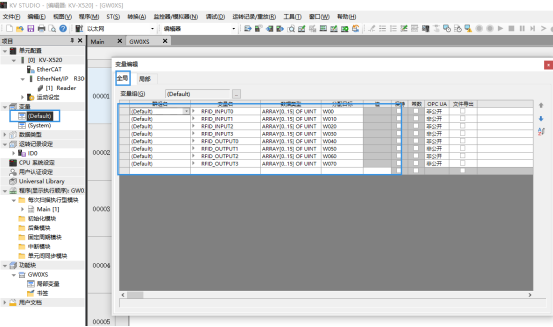

在全局变量中添加输入输出数组各4各个，分别对应4个通道输入输出
分配目标为设置的地址
下载配置到PLC完成配置

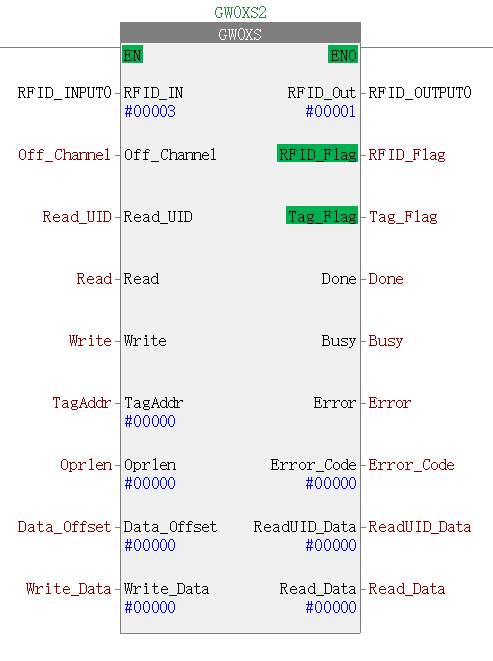

5、功能块说明

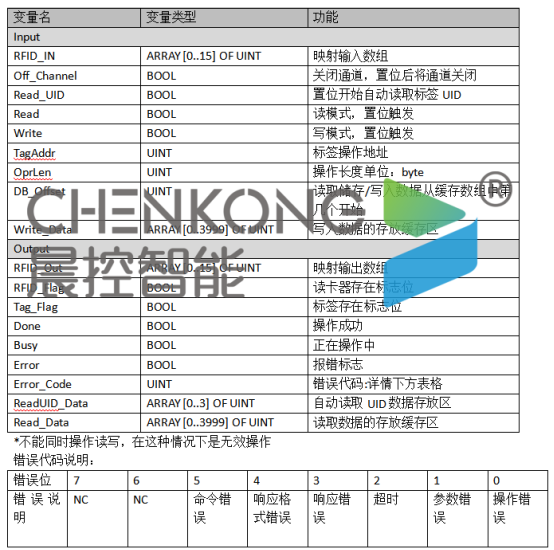

功能块引脚说明

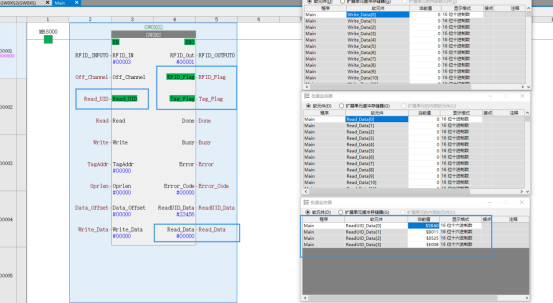

自动读取UID数据
置位READUID
在标签在位时自动读取标签的uid数据
读取的数据换成在UID缓存区中

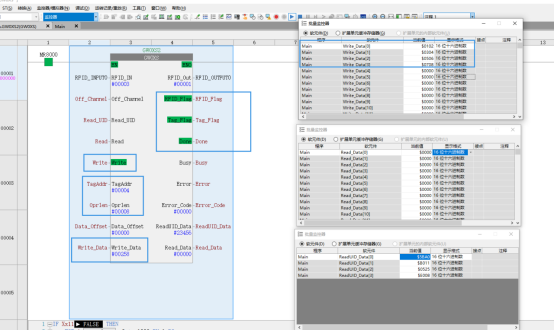

写入用户数据操作
将需要写入的数据的放到写入缓存区
置位write
等待done完成，即写入完成

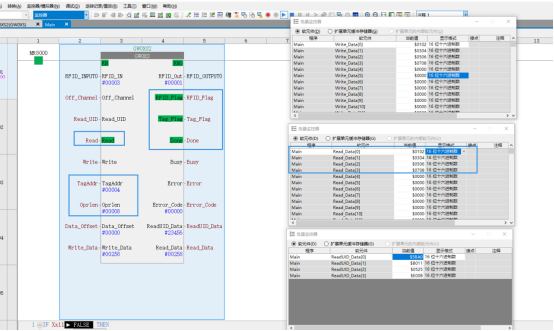

读取用户数据操作
置位Read
等待done完成，即写入完成。
读取的数据缓存到读取缓存区
