电压放大器在传感器中的应用

电压放大器在传感器系统中扮演着“信号调理官”的核心角色，其重要性不言而喻。绝大多数传感器（如应变片、热电偶、麦克风）产生的原始信号极其微弱（毫伏级甚至微伏级），并且可能伴有高输出阻抗，无法直接被数据采集卡或微控制器准确读取和处理。电压放大器的核心任务，就是解决传感器信号的“小、弱、杂”这三个问题。

电压放大器的关键作用介绍：

提高信噪比：这是最根本的作用。在信号被环境噪声淹没之前进行放大，使得后续处理电路能更清晰地识别有用信号。如果先传输再放大，噪声也会一同被放大，信噪比会恶化。

匹配量程：将传感器信号放大到适合模数转换器(ADC)的输入范围（如0-5V），充分利用ADC的分辨率，提高测量精度。

许多传感器（如压电式、电化学式）输出阻抗极高。如果直接连接低输入阻抗的后续电路，会产生严重的信号衰减。电压放大器（尤其是缓冲器）提供高输入阻抗，像一座“桥梁”，轻松接收信号；同时提供低输出阻抗，能有力地驱动后续电路。

共模抑制：在工业环境中，传感器长线传输会引入强大的共模干扰（如50/60Hz工频噪声）。仪表放大器能极度衰减这些共模信号，只放大差模信号（有用信号）。

集成滤波：许多放大器电路会设计成特定的滤波器（如低通滤波），在放大信号的同时滤除高频噪声，简化系统设计。

选择正确的放大器至关重要，以下是一些关键考量因素：

精度相关：

失调电压与漂移：对于直流或低频信号（如热电偶），这是最重要的参数之一。选择失调电压和温漂尽可能低的放大器。

噪声密度：对于微小信号（如麦克风、光电检测），放大器的自身噪声必须远低于信号电平。

阻抗相关：

输入阻抗：必须远大于传感器的输出阻抗（通常建议100倍以上），以避免负载效应。

输出阻抗：要足够低，以驱动后续的ADC或电缆。

动态性能：

带宽/增益带宽积(GBP)：放大器的带宽必须覆盖传感器信号的频率范围。例如，加速度计需要较宽带宽，而温度测量则不需要。

压摆率(SlewRate)：决定放大器处理快速变化信号的能力，对音频、振动等高频信号很重要。

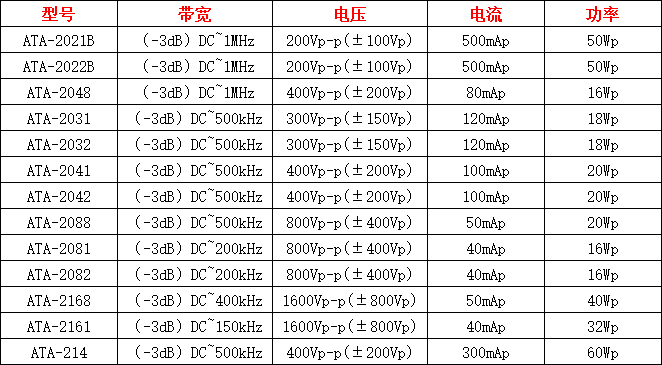

图：ATA-2000系列高压放大器指标参数

电压放大器是连接物理世界（传感器）与数字世界（处理器）不可或缺的桥梁。它通过放大、缓冲、降噪，将传感器脆弱的“耳语”转变为清晰响亮的“声音”，使得精准的测量和控制成为可能。
