概述
随着物联网技术、人工智能技术、5G与电网业务深度融合，传统配电网领域的馈线终端（FTU）、站所终端（DTU）、配电变压器终端（TTU）已不能满足配电物联网的智慧化需求，正快速转型升级为一二次深度融合的智能终端，传统的检测手段很难对配电自动化终端与配电网之间的闭环交互功能进行全面测试与验证，因此，科瑞杰提出了基于HIL（控制器硬件在环仿真）的配电自动化终端仿真测试系统，在实时仿真软件上建立实际配电网的仿真模型，编译下载到实时仿真机中进行配电网络电磁暂态仿真，将实时仿真结果通过信号接口输出，与被测配电自动化终端设备连接，构成灵活方便的半实物仿真测试回路，更接近现场实际测试环境，可以更加准确地对配电自动化终端的一二次融合功能进行闭环测试。
系统组成与原理

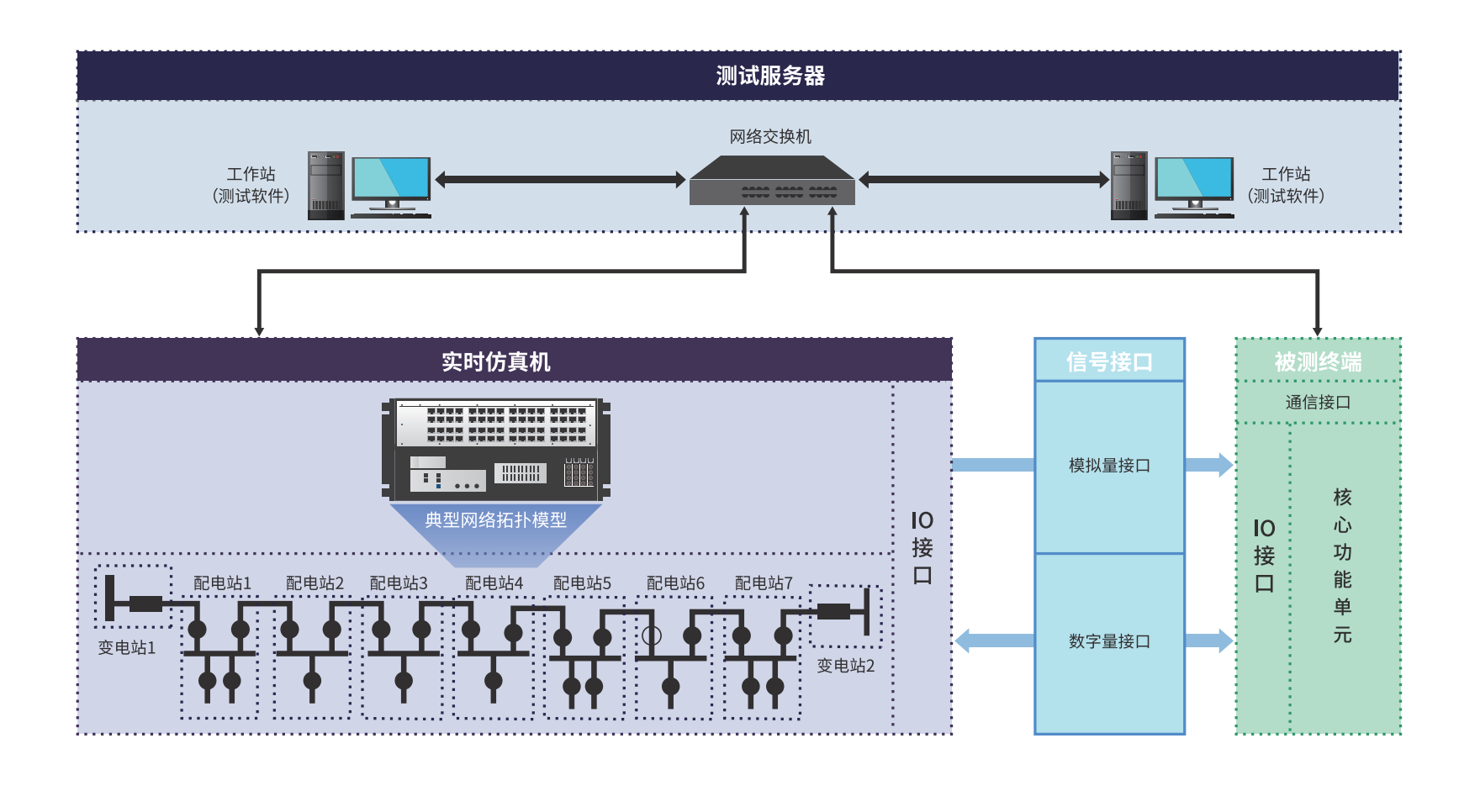

科瑞杰配电自动化终端闭环仿真测试系统主要由测试服务器（包含网络交换机、工作站、位于工作站中的测试软件）、实时仿真机（包含实时仿真运行的典型网络拓扑模型、仿真机处理器和IO接口）、信号接口（包含模拟量接口、数字量接口）、被测配电自动化终端设备等组成。
实时仿真机可以对配电网系统进行电磁暂态实时仿真，如对电源、母线、变压器、断路器及负载等的实时仿真分析；仿真机与测试服务器之间通过网线连接，仿真机I/O板卡配置可以依据配电网模型仿真的规模以及被测配电自动化终端需求而定，一般通过模拟量接口，如数字仿真功率放大器，将仿真机输出的模拟量小信号进行功率放大后接入被测配电自动化终端的模拟量接点，通过数字量接口，如模拟断路器，将仿真机的数字量转换为与被测终端兼容的开关量后接入被测终端的开关量接点，实现对被测配电自动化终端的闭环仿真测试，为配电自动化终端的一二次融合功能的研究及工程验证提供了一整套仿真测试解决方案，为配电自动化终端大规模安全可靠入网运行提供了一种新的更加接近现场应用场景的测试技术支撑。
主要功能

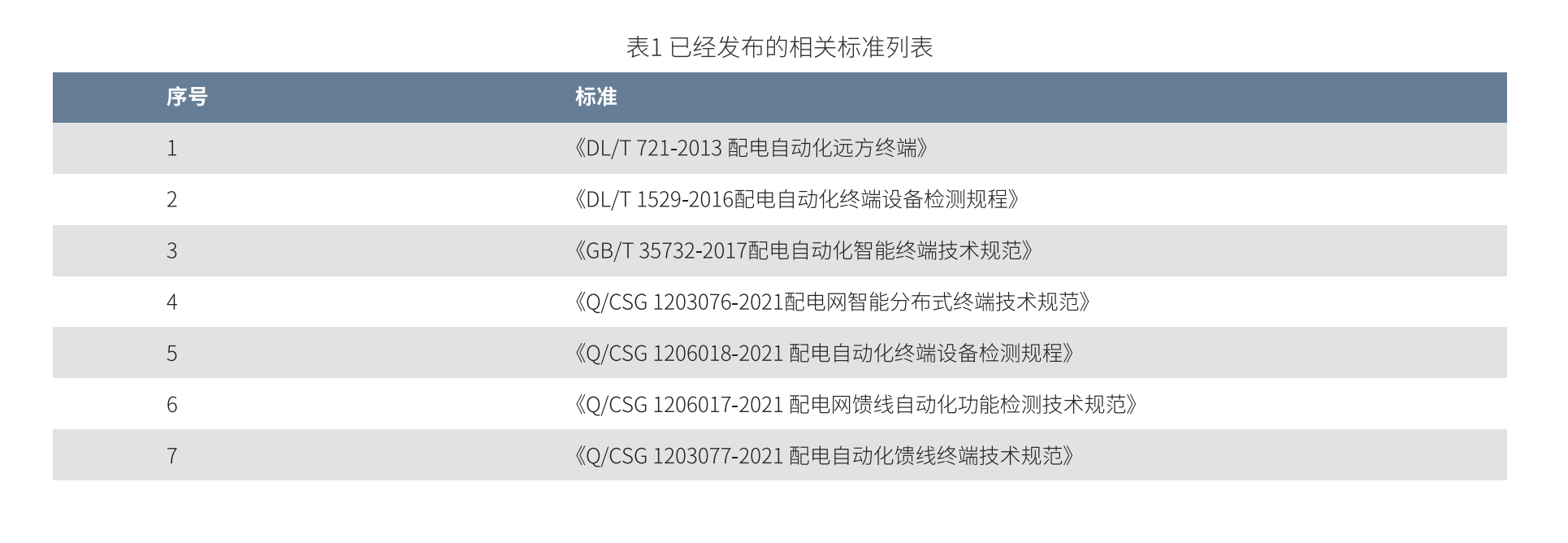

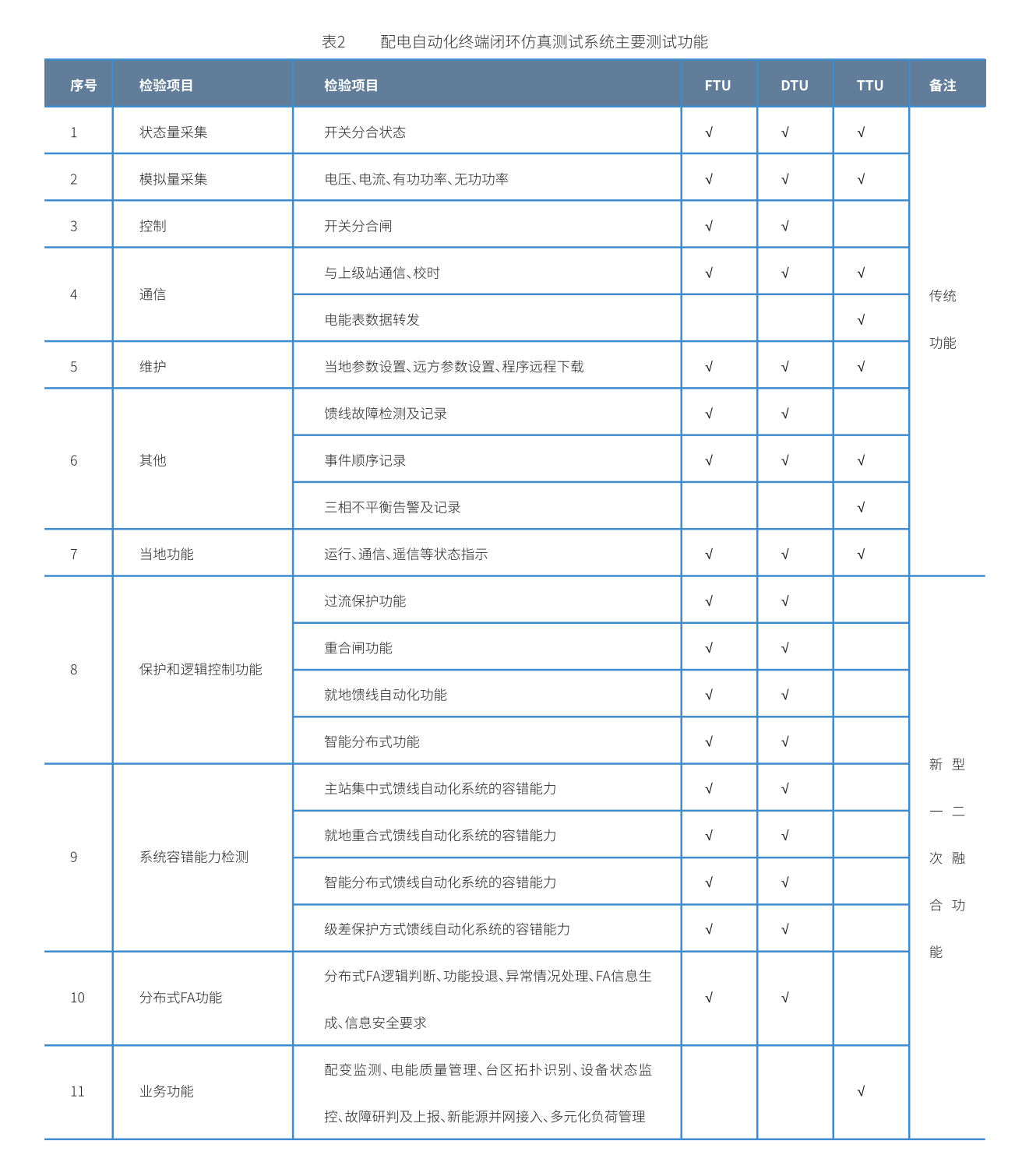

参考如表3-1所示已经发布的相关标准和《配电物联〔2020〕5号-关于发布《台区智能融合终端相关技术规范》的通知》等，科瑞杰配电自动终端闭环仿真测试系统可开展的主要测试功能如表3-2所示。
深圳市科瑞杰科技有限公司推出的KRJ可靠性测试系统将不同协议的测试设备进行建模共享，根据测试要求进行快捷按需设计，一键生成自动化测试脚本，实现自动化测试，高动态同步数据采集、记录、存储；远程实时监测，跟踪；智能报警控制，按需智能生成数据、分析、认证、测试方案等报告。
