英集芯IP2070L_02S是一款应用于快充适配器、路由器、交换机电源等设备的复合功率管AC/DC反激式控制芯片。集成耐压750V的功率MOSFET，可直接驱动反激式拓扑。内置功率管、启动电路与保护模块，仅需少量外围元件即可完成设计。70kHz 频率平衡效率与元件体积，适合15~24W电源设计。轻载时进入Burst模式，降低开关损耗，实现<75mW待机功耗。抖频功能通过频率调制优化EMI性能，简化滤波电路设计，降低辐射干扰。采用SOP8封装减小PCB面积，适合紧凑型产品开发。
一、核心特性：高集成度与高效能设计的结合
1、内置750V复合功率管，简化外围设计
IP2070L_02S集成了一颗耐压750V的功率MOSFET，可直接驱动反激式拓扑结构，无需外置功率管。这一设计有助于减少外围元件数量，降低PCB面积与制造成本，同时也有利于提升系统的可靠性。
2、固定70kHz开关频率配合抖频技术，兼顾效率与EMI性能
70kHz的开关频率在效率与元件体积之间实现了良好平衡，适用于15~24W电源设计。抖频技术的引入，通过频率调制有助于改善电磁干扰（EMI）性能，简化滤波电路设计，降低辐射干扰，从而支持产品通过FCC、CE等国际认证。
3、Burst模式与绿色节能模式，降低待机功耗
在轻载或待机状态下，芯片可自动进入Burst模式，降低开关损耗，实现通常低于75mW的待机功耗，满足能源之星等国际能效标准要求。同时，绿色模式通过动态调整开关频率，有助于提升全负载范围内的效率表现。
4、宽VCC电压范围（5～40V），增强系统兼容性
IP2070L_02S支持5～40V的宽VCC电压范围，可适应不同辅助绕组设计，减少因VCC波动导致的启动问题，提升系统的通用性与稳定性。
5、较为完备的保护功能，提升安全可靠性
芯片集成了软启动技术、逐周期峰值电流限制、恒功率保护、前沿消隐（LEB）、两段式过温保护（OTP）、CS脚开路保护、VCC欠压/过压保护（UVLO/OVP）以及输出短路保护（SCP）等多种保护机制，可应对过压、过流、过热等异常情况，有助于延长产品使用寿命。
二、典型应用场景：满足多元需求，支持高效电源设计
1、充电器（QC/PD快充）
IP2070L_02S支持15~24W输出功率，适用于手机、平板等设备的快充需求。其抖频技术与EMI优化设计，有助于简化认证流程，缩短产品上市时间。
2、网通产品适配器
针对路由器、交换机等网通设备，芯片的低待机功耗（通常低于75mW）和宽VCC范围设计，有利于提升能效表现与适配器通用性。
3、家电与工业辅助电源
在家电与工业领域，IP2070L_02S的两段式OTP保护机制，有助于保障长时间运行下的稳定性与安全性。同时，高集成度设计减少了元件数量，可提升在工业环境中的可靠性。
三、技术优势与设计价值：兼顾效能与成本
1、高集成度简化设计流程

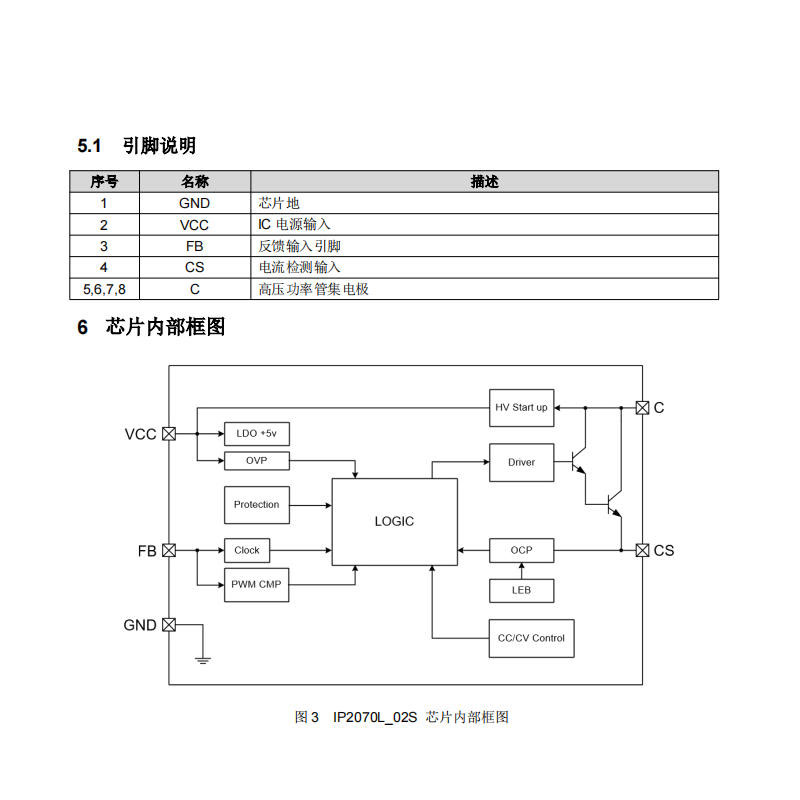

内置功率管、启动电路与保护模块，仅需少量外围元件即可完成设计。SOP8封装有利于减小PCB面积，适用于紧凑型产品开发。
2、能效与成本兼顾
70kHz频率与Burst模式的配合，有助于实现全负载范围内的效能表现。同时，减少元件数量与PCB层数，可降低BOM成本与制造复杂度。
3、可靠性得到加强
多种保护功能覆盖常见异常场景，有助于保障产品的长期稳定运行。抖频技术可降低EMI干扰，减少对额外滤波元件的依赖。

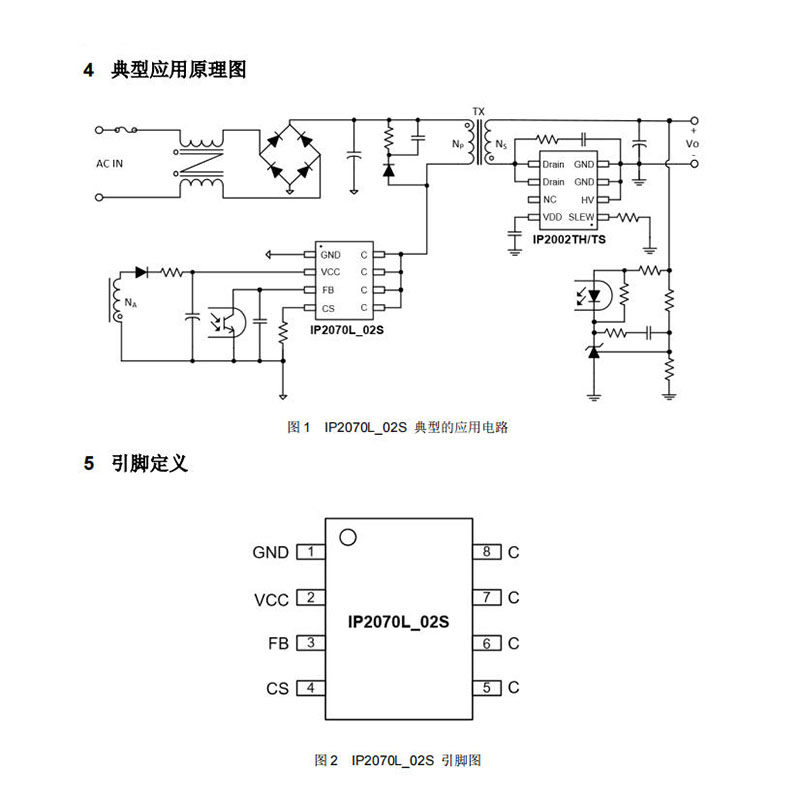

四、应用案例：15W QC快充适配器设计示例
以一款15W QC快充适配器为例，其输入为90~264V AC，输出为5V/3A或9V/1.67A（QC协议）。采用IP2070L_02S替代传统控制器加外部MOSFET方案后，PCB面积可缩小约30%，提升了空间利用率。抖频技术的应用，使EMI测试得以顺利通过，无需额外滤波电路，缩短了开发周期。同时，待机功耗约为65mW，可满足能源之星2.0标准要求，体现了芯片在效能与成本方面的特点。
五、总结：适用于高效能高可靠性场景的解决方案
英集芯IP2070L_02S芯片通过高集成度设计、优化的能效管理与较为完备的保护功能，为15~24W离线式反激电源提供了一种兼顾成本与可靠性的解决方案。其适用于充电器、网通适配器及工业电源等领域，尤其适合对体积、能效与成本有一定要求的应用场景。随着电子设备对电源管理要求的逐步提高，IP2070L_02S可为相关产品开发提供支持。
