晨控CK-GW08S-EIP与基恩士KV-X520系列PLC配置EtherNetIP通讯连接手册

CK-GW08S是一款支持标准工业通讯协议的网关控制器,方便用户集成到PLC等控制系统中。系统还集成了8路读写接口，用户可通过通信接口使用协议对8路读写接口所连接的读卡器进行相对独立的读写操作，并且支持大部分工业协议ModbusTCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。

本期主题：围绕CK-GW08S系列产品的EtherNetIP通讯协议与基恩士进行通讯配置说明。

准备阶段

RFID软件：RFID_Tool

多通道网关控制器：CK-GW08S-EIP

工业RFID读写器：CK-FR03-A01

PLC软件：KV STUDIO

PLC型号：基恩士KV-X520

交换机：标准交换机

修改设备IP

打开RFID_Tool软件

搜索设备

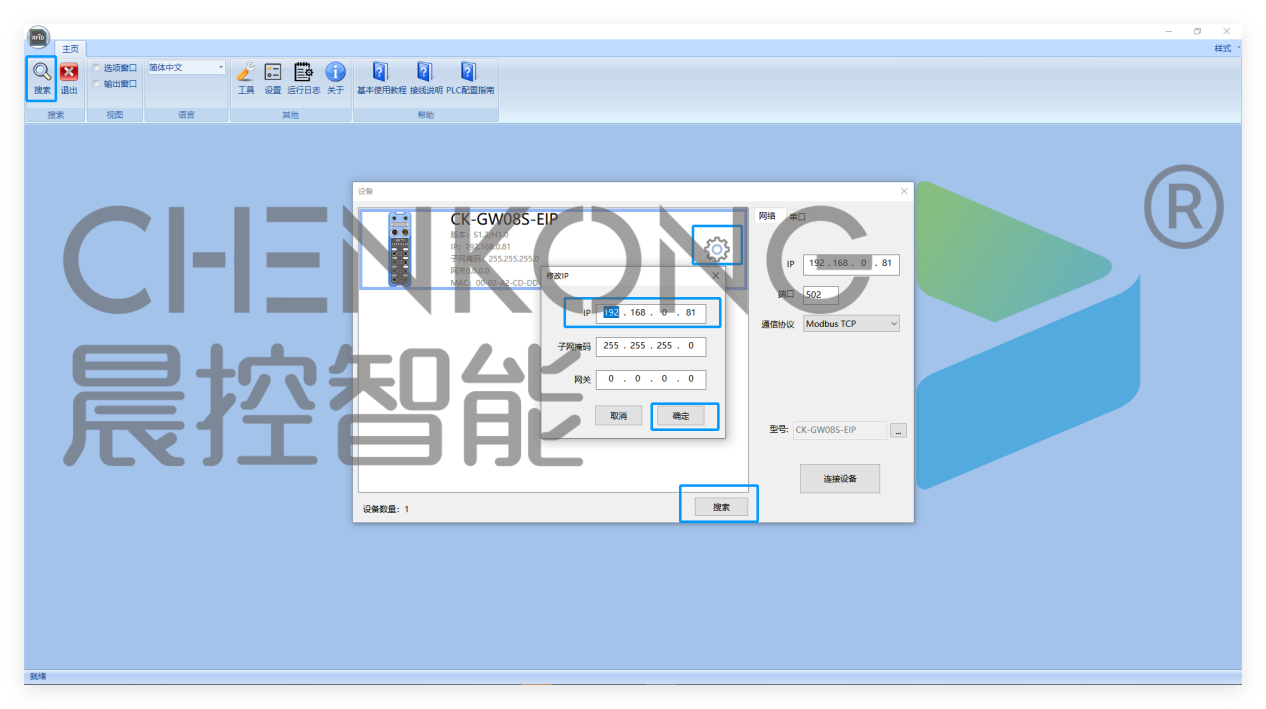

点击设备齿轮，修改改IP，点击确定保存

添加设备文件

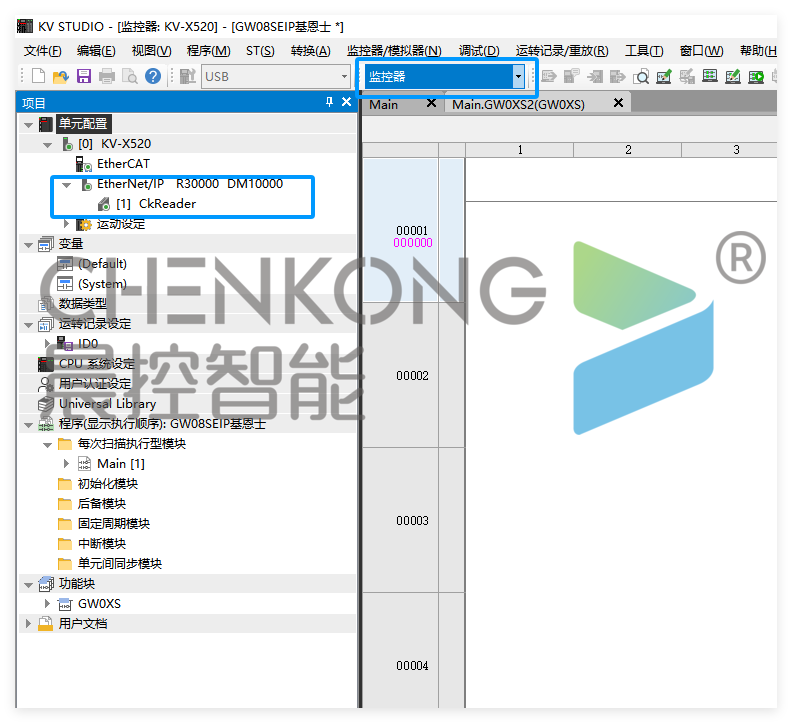

打开PLC的EtherNetIP设置

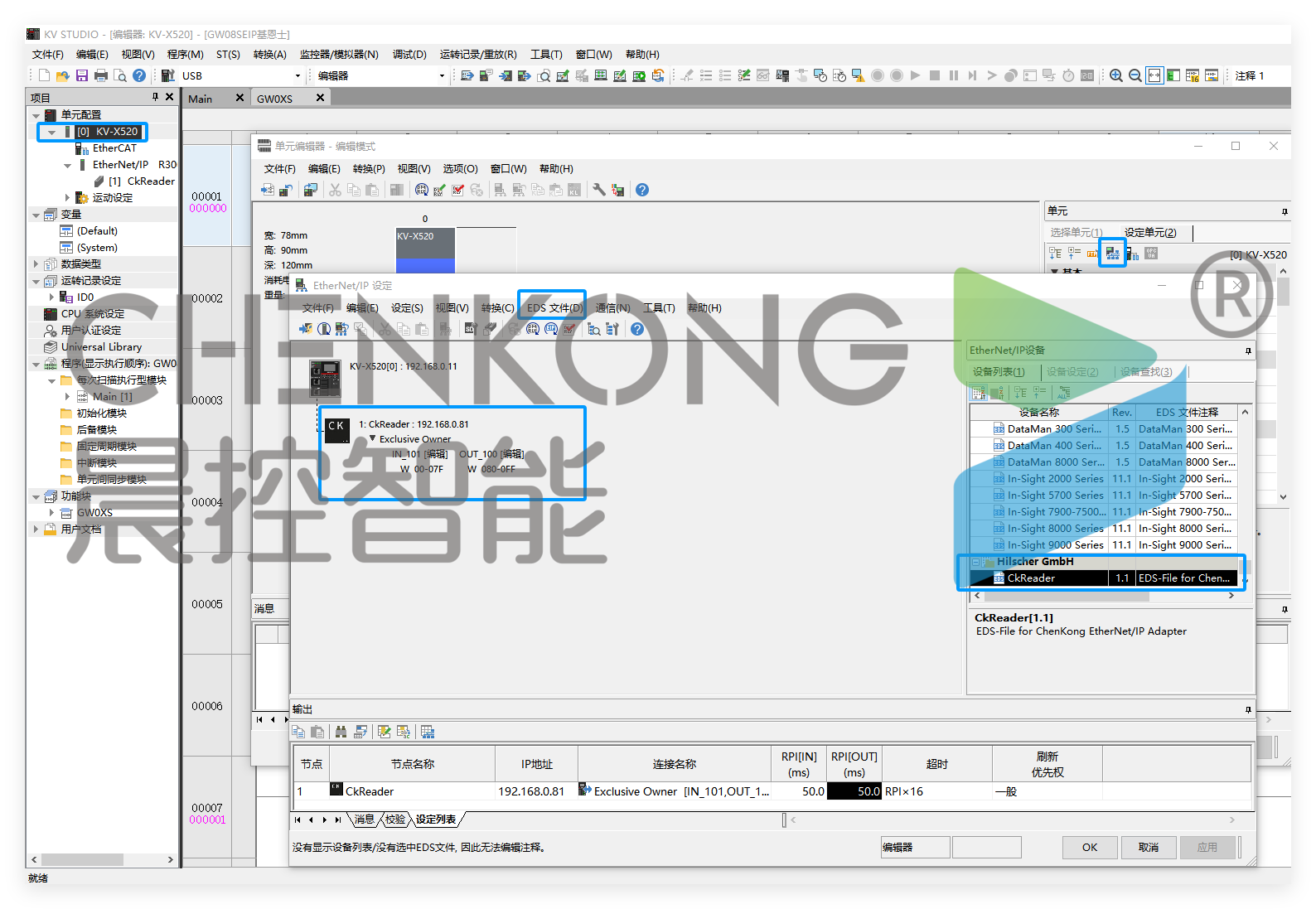

在EDS文件中选择登录，选择设备文件登录

选择刚刚添加的设备文件，添加设备

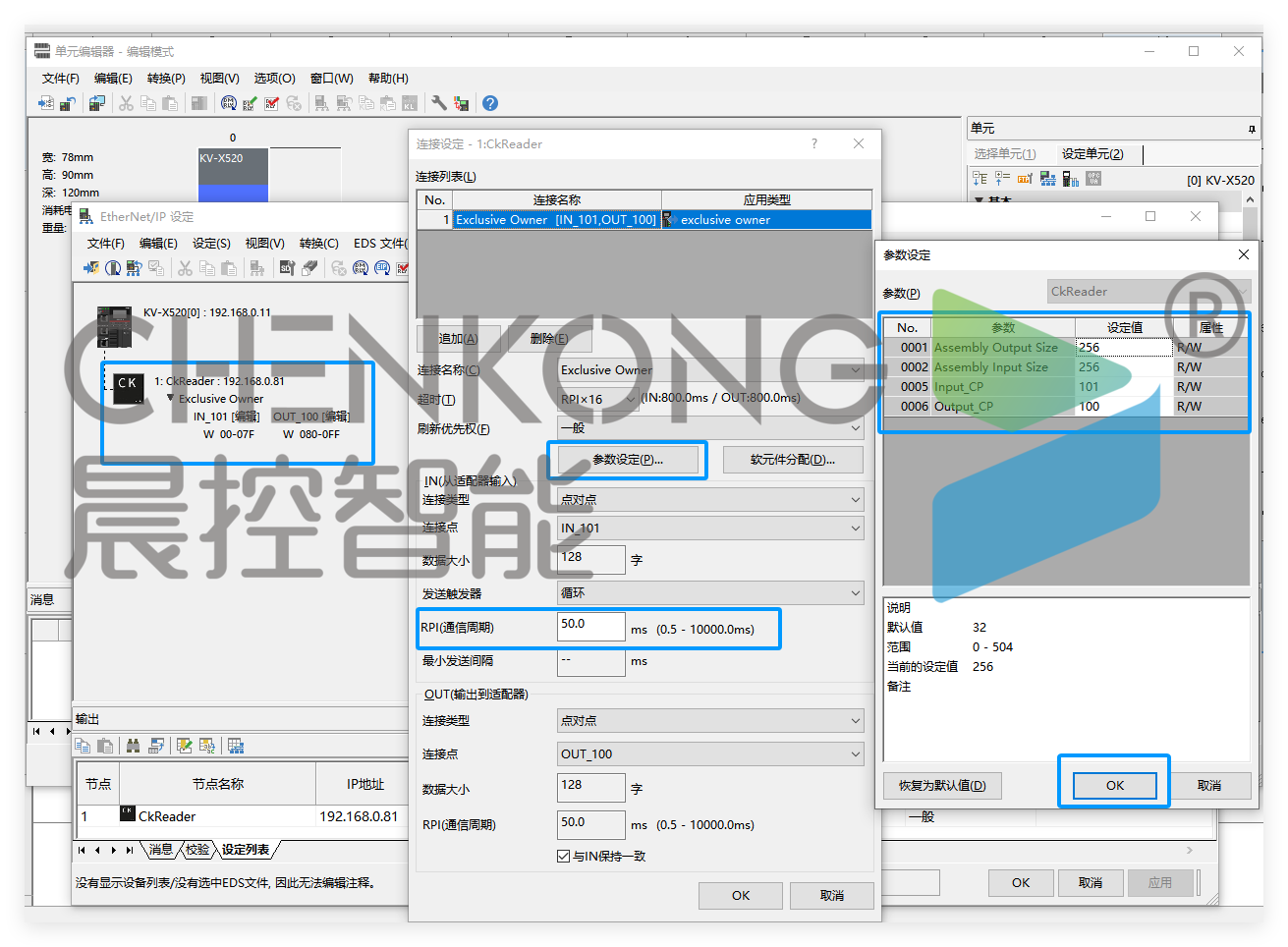

设置设备参数

配置设备IP

映射数据输入输出设置256byte

RPI速率（越低通讯速率越快）

点击应用保持

下载配置

将配置下载到PLC，完成连接

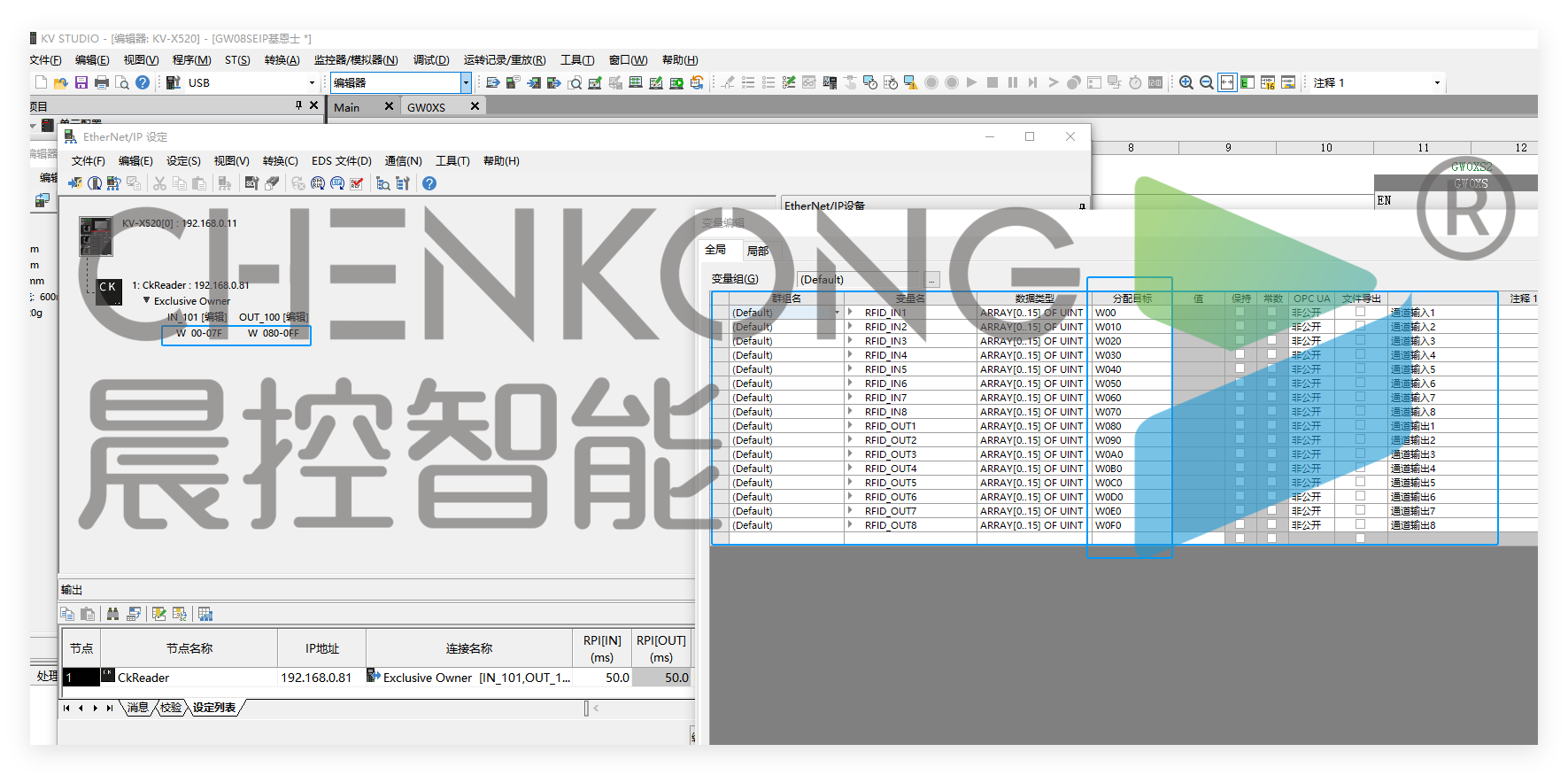

添加映射变量

在全局变量中添加输入输出数组各8各个，分别对应8个通道输入输出

分配目标为设置的地址

功能块说明

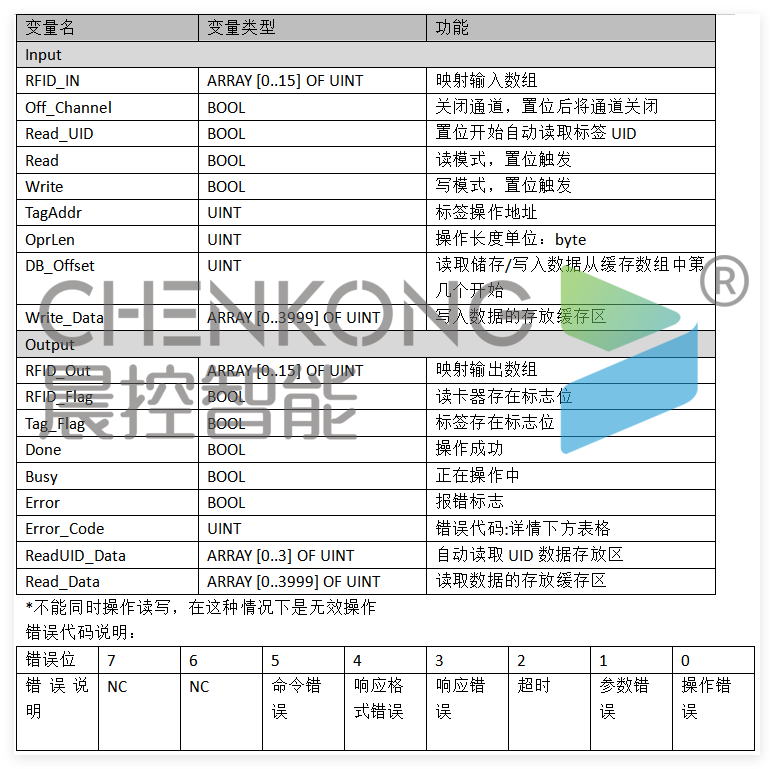

功能块引脚说明

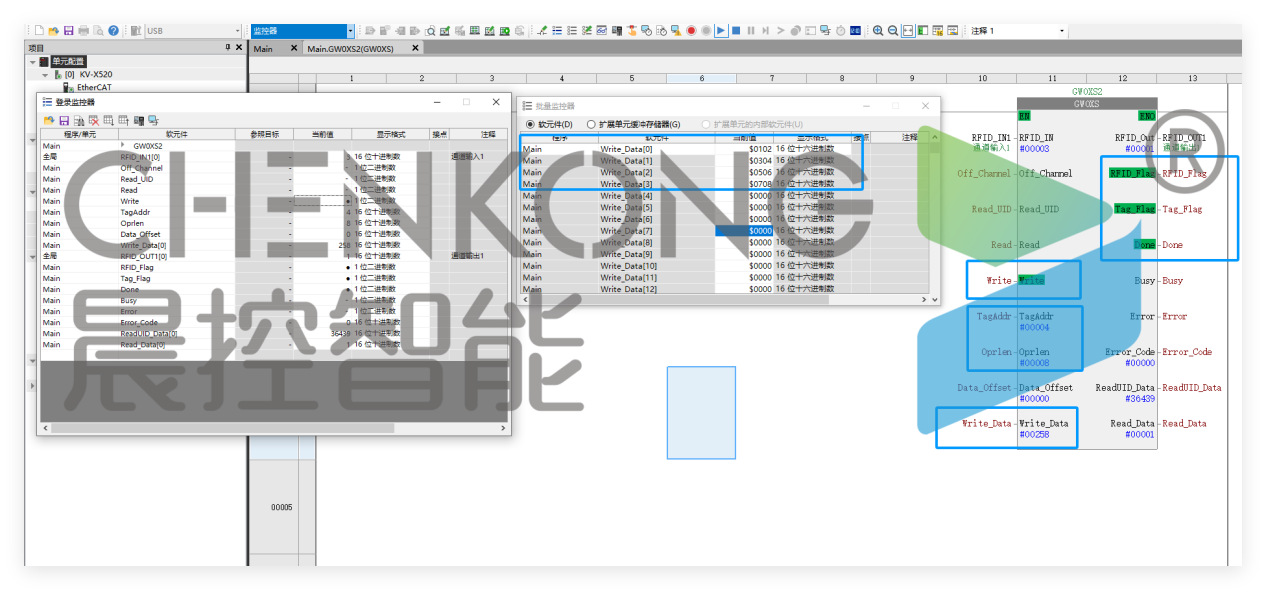

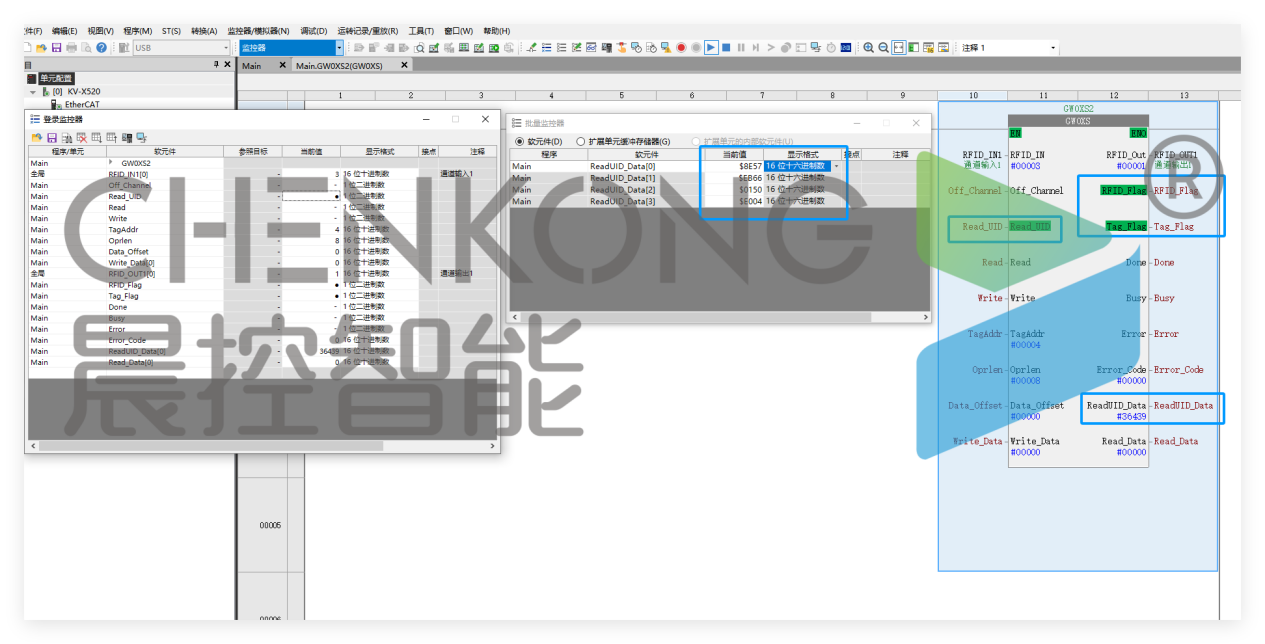

自动读取UID数据

置位READUID

在标签在位时自动读取标签的uid数据

读取的数据换成在UID缓存区中

写入用户数据操作

将需要写入的数据的放到写入缓存区

置位write

等待done完成，即写入完成

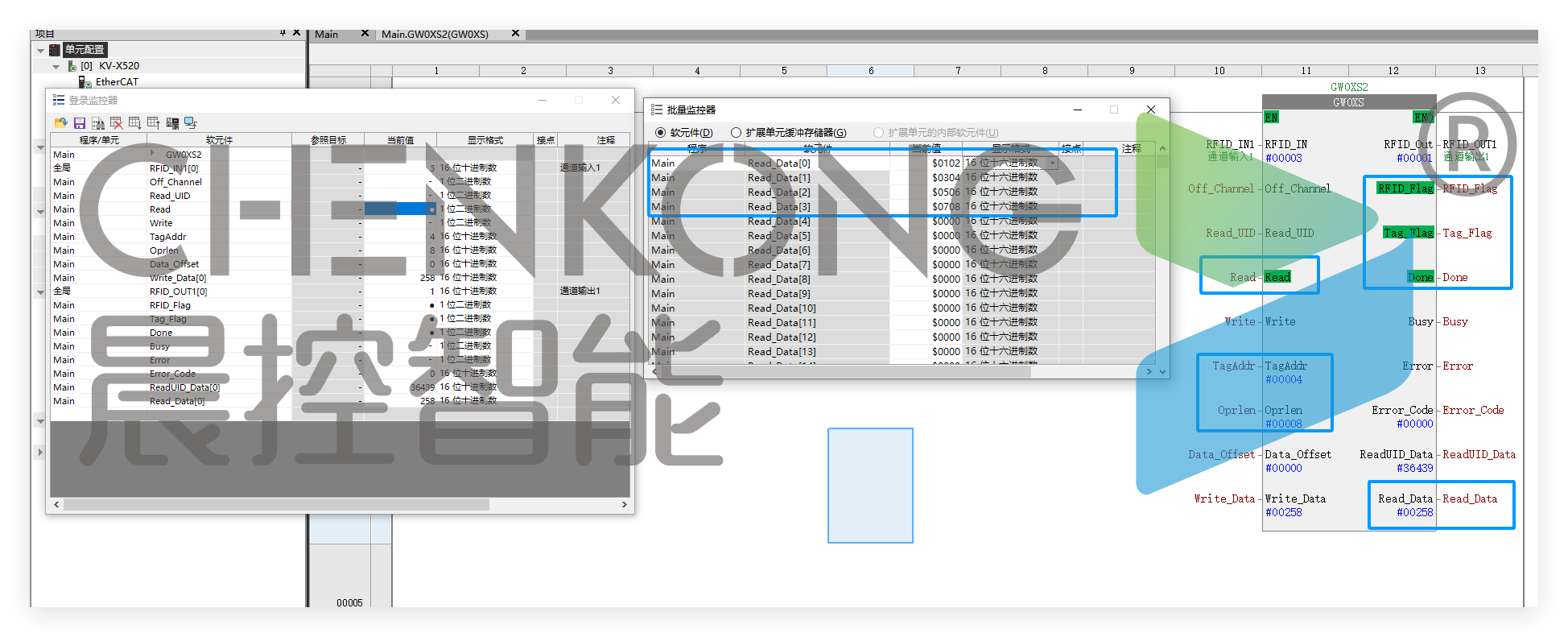

读取用户数据操作

置位Read

等待done完成，即写入完成。

读取的数据缓存到读取缓存区
