电子设备高度集成的背景下，电磁兼容性（EMC）成为衡量产品可靠性与市场竞争力的核心指标之一。共模电感作为抑制共模噪声的关键元件，其选型直接决定了EMC设计的成败。然而，很多工程师对信号线共模电感和电源线共模电感的区别认识模糊。沃虎电子FAE团队将深入剖析这两类元件的异同，助力精准选型。
一、核心原理一致，应用环境迥异
共模电感基于磁芯上两组绕制线圈工作。当共模电流（方向相同）流过时，磁芯产生的磁通相互叠加，呈现高阻抗，从而有效抑制共模噪声；而当差模电流（方向相反，即有用信号或电源电流）流过时，磁通相互抵消，呈现低阻抗，允许信号或能量低损耗通过。这一原理是两类共模电感的共同基础。
然而，信号线与电源线的应用场景截然不同，导致两者在设计、材料、关键参数及性能侧重点上产生显著差异。理解这些差异是选对共模电感的前提。

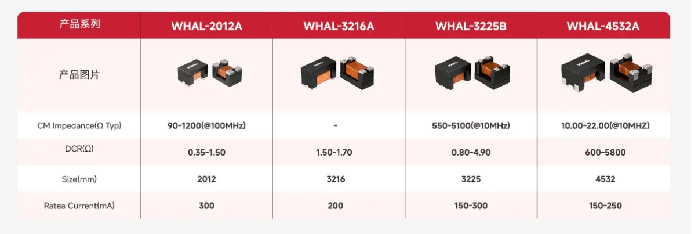

二、信号线共模电感：以信号完整性为核心
1. 应用场景
主要用于各类高速数据接口，如以太网（Ethernet）、CAN总线、RS485、USB（含USB 3.0/3.1）、LVDS、HDMI等。
2. 核心挑战
信号保真度至上：必须极低失真地传输高速数字信号或模拟信号，任何对信号波形（上升/下降时间、过冲、振铃、抖动）的劣化都是不可接受的。
高频噪声抑制：需要有效滤除MHz乃至GHz级别的高频共模噪声，如开关噪声、射频干扰等。
电流小：流过的差模电流通常为毫安级（mA），一般不超过几百毫安。
空间受限：设备趋向小型化、集成化，对元件尺寸有严格约束。
3. 设计特点
磁芯材料：多采用高频特性优异、损耗极低的镍锌铁氧体（NiZn Ferrite），其在MHz-GHz频段仍能保持较高初始磁导率和阻抗。
线圈结构：匝数较少，极度优化分布参数（寄生电容、漏感），常采用精密双线并绕或对称绕线结构，以最大限度降低对信号完整性的影响。
封装形式：主流为小型化表贴（SMD），便于高密度贴装。
4. 关键参数
阻抗-频率特性：要求在目标噪声频段（如USB 2.0的240MHz，USB 3.0的2.5GHz，HDMI的GHz范围）具有高且平坦的共模阻抗。
插入损耗：在信号基频及其谐波范围内必须极低，通常小于0.5dB，确保信号几乎无损通过。
带宽：需覆盖信号基频及高次谐波，避免信号衰减。
额定电流：较小，但需满足信号线最大电流需求。
尺寸： 小型化、表贴（SMD）是主流。

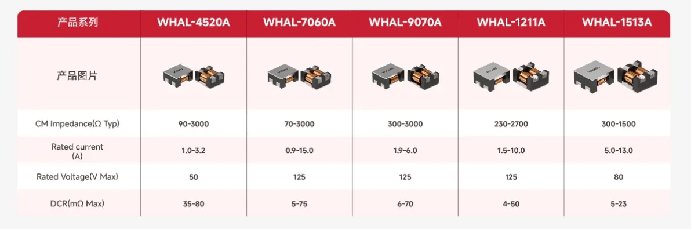

三、电源线共模电感：以大电流和可靠性为重心
1. 应用场景
主要用于电源线路，包括工业自动化设备、电机驱动、逆变器、电池管理系统（BMS）、DC/DC转换器的输入/输出端、开关电源、LED驱动等。
2. 核心挑战
大电流承载：需承受安培级（A）差模电流，且电流中可能包含较大的直流分量。
宽频噪声抑制：共模噪声频率范围极宽，从几十kHz（开关电源基频）到数十MHz（开关谐波）均需抑制。
安全与可靠性：必须满足安规要求（如UL、VDE、CCC），具备高绝缘耐压、阻燃等级（UL94 V-0）。磁芯饱和是重大风险点，一旦饱和，共模电感失效，噪声将直通。
低发热：大电流下，铜损（线圈电阻发热）和磁芯损耗必须严格控制，温升要低，否则影响寿命与安全。
3. 设计特点
磁芯材料：主要采用高饱和磁通密度（Bs）、低损耗、良好的直流偏置特性的材料，如锰锌铁氧体（MnZn）或高Bs非晶纳米晶材料。
线圈结构：使用较粗的漆包线或多股绞线，以降低直流电阻（DCR）和集肤效应损耗。结构上更注重散热通道和机械强度，常采用环形、UU型、ET型等。
安规设计：绕组间需满足加强绝缘或基本绝缘，爬电距离和电气间隙符合标准。
4. 关键参数
额定电流：最重要参数之一，必须大于等于线路最大连续工作电流（含峰值），并考虑温升导致的降额。
直流电阻（DCR）：必须足够低，通常为几毫欧至几百毫欧，以减小功率损耗和电压降。
阻抗-频率特性：要求在主要干扰频段（如150kHz~30MHz，对应CISPR 22传导发射）有足够高的共模阻抗。
额定电压/安规认证：必须符合应用所需的绝缘等级和认证标准。
饱和电流：必须远高于可能出现的瞬时峰值电流（含直流偏置），防止磁芯饱和失效。
尺寸与散热：体积通常较大，可能需要风冷或散热片设计。
