华润微代理商 - 华润微授权佰祥电子为中国区华润微代理商，佰祥电子本期为大家带来华润微专为高压功率开关场景匠心打造的 SJMOS N-MOSFET——CRJD600N70G2M，以 700V 高压耐压、510mΩ 低导通电阻、7A 额定电流、TO-252 紧凑型封装等核心优势，破解高压照明驱动、光伏逆变、电源供电等场景中器件导通损耗高、开关性能差、EMI 不达标、雪崩耐受能力弱的行业痛点。

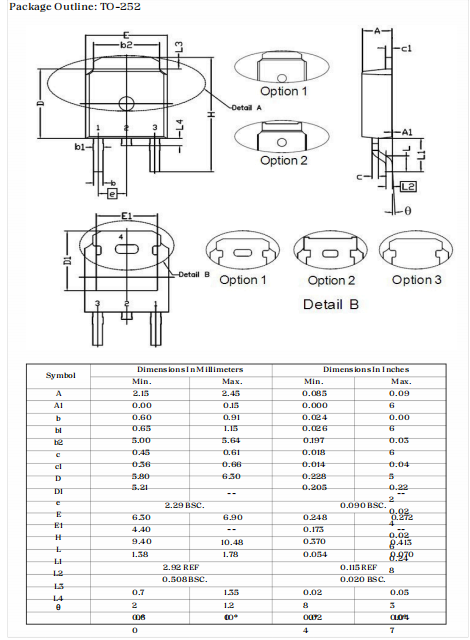

TO-252 封装轮廓图（含尺寸参数）
一、原生适配：专为高压功率开关场景匠心定制
CRJD600N70G2M 并非普通 N-MOSFET 器件的简单设计，而是立足高压功率开关全场景使用需求的定制化 CRM (CQ) Super_Junction 超结工艺 研发，完美适配各类 LED/LCD/PDP 电视及显示器照明驱动、太阳能 / 新能源 / UPS 微型逆变系统、充电器、工业级高压电源供应器等设备，在低导通损耗、优化 EMI 特性、高压耐受可靠性、小型化封装适配之间实现最优平衡，一站式提供 700V 额定耐压、510mΩ 低导通电阻、7A 持续电流、超结核心工艺、100% DVDS 及雪崩测试、EMI 优化设计的完整高压功率开关一体化解决方案。
二、七大核心亮点，重新定义高压功率开关场景 N-MOSFET 应用标杆
RDS (on) vs. 结温特性曲线（Fig6）
超结工艺加持，510mΩ 低导阻兼顾效率与 EMI
采用华润微自主研发的CRM (CQ) Super_Junction 超结工艺，突破传统平面 MOSFET 的硅材料物理极限，通过纵向电荷补偿机制大幅降低漂移层电阻，原生实现 510mΩ 典型导通电阻（Tj=25℃，VGS=10V，ID=4A），150℃高温下最大仅 1300mΩ；拥有优异的 Ron*A 性能与极低的 FOM 品质因数，实现导通损耗与开关损耗的最优平衡，大幅提升高压场景下的电源转换效率；工艺层面优化开关性能，可满足严苛的 EMI 标准要求，减少外围 EMC 滤波器件设计，简化电路布局。
700V 高压耐压，宽温域抗扰能力优异
额定漏源击穿电压700V（BV DSS 最小值），耐压余量充足，完美适配 600-700V 高压功率控制的电压需求；器件 dv/dt 耐冲击能力达 50V/ns，栅源极支持 ±30V 电压，过压耐受能力优异，可有效抵御高压供电环境下的电压波动与尖峰冲击；-55~+150℃全宽温域内耐压性能无明显漂移，在高低温极端工况下仍能稳定输出，适配复杂高压场景的电压动态变化需求。
25℃输出特性曲线（Fig1）
25℃工况下支持7A 持续漏极电流，100℃高温环境下仍保持 4A 持续电流输出，充分满足高压功率开关场景的常规电流需求；25℃下脉冲漏极电流可达 28A，脉冲电流裕量充足，完美适配光伏逆变、照明驱动等场景的瞬时大电流功率控制需求；器件 25℃下功率耗散达 76W，大电流工况下温升控制优异，无需额外扩流器件即可稳定运行，简化电路设计。
TO-252 紧凑型封装，散热与适配性双优
采用TO-252 贴片紧凑型封装，是中小功率高压功率器件的经典选择，标准化引脚排列与小型化外形，大幅节省 PCB 布局空间，适配电源模块小型化设计需求；结壳热阻典型值仅 1.18℃/W，最大值 1.65℃/W，封装底部金属焊盘直接接触 PCB，通过大面积铜箔实现高效散热，可快速散除高压开关工况下产生的热量；完美兼容 SMT 贴片工艺，量产良率高，可直接替换同规格其他品牌器件，降低产品升级与替换成本。
优化开关特性，低栅极电荷降驱动损耗

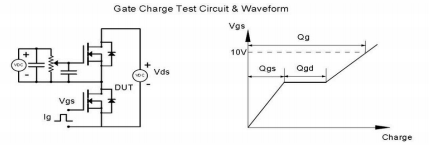

栅极电荷测试电路及波形
器件优化动态开关特性，栅极总电荷（Qg）仅 13nC，反向传输电容（Crss）低至 2.5pF，栅极驱动损耗大幅降低，同时有效减少开关过程中的电压尖峰，助力 EMI 达标；开通延迟时间 15ns、上升时间 31ns、关断延迟时间 51ns、下降时间 26ns，高频开关性能优异，适配高压场景的高频化设计需求；栅极平台电压 6.8V，开关过程更平稳，进一步提升器件工作的稳定性。
66mJ 雪崩能量，全项严苛测试高可靠

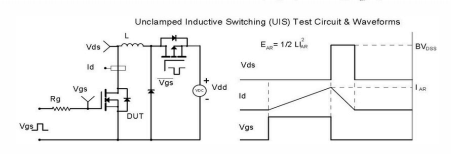

无钳位感性开关（UIS）测试电路及波形
单脉冲雪崩能量达66mJ（L=30mH），器件经过 100% DVDS 高压测试与 100% 单脉冲雪崩测试，抗浪涌、抗冲击能力突出，在电感负载开关、光伏逆变等场景下可有效吸收瞬时能量，避免器件损坏；体二极管恢复 dv/dt 达 50V/ns，抗电压尖峰能力强，反向恢复时间仅 260ns，反向恢复电荷 2.3μC，体二极管正向电压典型值 0.85V，续流性能优异；零栅压漏极电流（IDSS）在 150℃下仅 5μA，器件静态漏损极低，待机功耗小。
JEDEC 工业级认证，宽温域适配工业场景
器件通过 JEDEC 工业级标准认证，专为工业级应用打造，工作与存储温度覆盖 - 55~+150℃，可适应工业控制、新能源发电等恶劣工业环境的温度变化；器件经过严苛的高压应力、温循、老化测试，在长期连续工作工况下稳定性与可靠性优异，批量供货能力强，满足工业级产品的大规模量产需求。
三、主流应用场景
LED/LCD/PDP 电视及显示器照明驱动
太阳能 / 新能源 / UPS 微型逆变系统
充电器高压电源模块
工业级高压电源供应器
高压电感负载开关电路
四、总结
CRJD600N70G2M 是一款采用先进 CRM (CQ) Super_Junction 超结工艺、700V 高压耐压、510mΩ 低导通电阻、7A 电流承载、TO-252 紧凑型封装的高性能高压 SJMOS N-MOSFET，在导通损耗、开关特性、EMI 表现、高压耐受、雪崩可靠性、封装适配性上实现全维度突破，相比传统平面 MOSFET 更能满足高压照明驱动、光伏逆变、工业电源等场景的低损耗、高可靠、EMI 合规的应用需求，依托华润微在功率半导体领域的核心技术积累，成为高压功率开关场景 N-MOSFET 应用的标杆之选。
佰祥电子作为华润微官方授权代理商，常备 CRJD600N70G2M 原厂现货，可提供完整规格书、定制化应用方案、全流程硬件调试指导、样品快速申请及大规模量产技术支持，正品保障、价格优势显著、交货周期短，助力客户高压功率相关产品高效开发、稳定量产、快速抢占市场。
面向功率半导体市场高压化、高频化、小型化、EMI 合规化的发展趋势，CRJD600N70G2M 以 700V 高压耐压、510mΩ 低导通电阻、7A 额定电流、66mJ 高雪崩能量、TO-252 紧凑型封装、EMI 优化开关特性、JEDEC 工业级认证的核心优势，成为高压功率开关场景 N-MOSFET 应用的全新标杆方案。
