一、项目概况与核心痛点
该项目为某内河集装箱码头装卸设备智能化监控升级项目，码头拥有8个作业泊位，主要负责集装箱装卸、货物转运作业，现场部署龙门吊、传送带、装卸机等10台核心装卸设备，核心控制设备采用西门子200系列PLC，主要负责采集装卸设备运行参数（如龙门吊负载、传送带速度）、执行设备启停、调速等控制指令，保障装卸作业连续、安全开展。项目核心需求是实现PLC与西门子触摸屏、上位机的双向稳定通讯：触摸屏用于现场运维人员下发操作指令、查看单台设备运行状态及故障信息；上位机用于后台管理人员实时监控全码头装卸设备运行情况、统计作业数据、远程排查设备故障，实现码头装卸作业的可视化、集约化管理，契合智慧港口“降本、增效、安全”的发展要求。
项目实施前，核心痛点集中在协议不兼容导致的通讯失效：西门子200系列PLC采用专属PPI协议，而现场西门子触摸屏采用Modbus协议、上位机采用TCP/IP协议，三种设备协议不互通，形成“通讯孤岛”。此前尝试直接连接设备，出现触摸屏操作指令无法下发至PLC、上位机无法实时采集装卸设备运行数据的问题，只能依靠人工定时巡检、手动记录设备参数、现场操作设备，不仅增加了运维工作量，还易出现操作指令延迟、设备故障响应滞后等问题，严重影响装卸效率，甚至存在安全隐患。同时，码头作业区域开阔、设备分散，传统有线连接布线繁琐、易受码头粉尘、震动及大型机械电磁干扰，线路损坏率高，进一步加剧了通讯难题。
二、设备选型与实施过程
针对项目通讯痛点，结合码头装卸作业开阔、多粉尘、强电磁干扰的场景特点，经过多方调研与对比，最终选型远创智控品牌PPI-ETH-YC01-S无线以太网模块，该模块专为西门子200系列PLC设计，具备强大的协议转换与无线通讯能力，可完美适配码头工业复杂环境，同时集成串口转以太网、以太网转换器、以太网桥接器核心功能，无需更换原有PLC及终端设备，大幅降低升级成本，是码头装卸PLC通讯的最优选型。
选型核心依据：
一是兼容性强，PPI-ETH-YC01-S模块可直接对接西门子200系列PLC，完美支持PPI协议，同时兼容触摸屏Modbus协议与上位机TCP/IP协议，无需修改设备原有协议，可快速实现协议转换；
二是无线通讯优势，模块支持稳定无线传输，空旷环境传输距离可达150米，适配码头开阔布局与设备分散特点，无需现场布线，规避码头布线繁琐、线路易损坏的难题，同时抗电磁干扰、抗粉尘能力强，适应码头装卸复杂工业环境；
三是功能全面，集成串口转以太网、以太网桥接功能，可实现PLC串口数据与以太网数据的双向转换，作为以太网转换器，能搭建设备间的通讯桥梁，支持多终端协同监控；
四是部署便捷，体积小巧，可直接安装在PLC控制柜内，做好防尘密封处理，无需外接电源，通过WEB服务器即可完成参数配置，调试简单，大幅缩短实施周期。
实施过程主要分为三步：
第一步，设备安装，将PPI-ETH-YC01-S模块固定在PLC控制柜内，通过专用线缆连接西门子200系列PLC的串口，做好防尘、防震动处理，完成模块与PLC的物理连接；
第二步，参数配置，通过WEB服务器设置模块通讯参数，包括PLC协议类型、触摸屏与上位机通讯地址、无线传输参数等，完成协议转换调试，确保模块精准“翻译”不同设备协议；
第三步，联机测试，分别连接触摸屏、上位机与模块，测试通讯稳定性，验证触摸屏指令下发、上位机装卸设备数据采集的实时性，排查故障后完成整体部署，整个过程仅用1.5个工作日，高效适配码头装卸作业的连续性需求。
三、网关功能介绍
远创智控PPI-ETH-YC01-S模块作为核心通讯网关，本质是集成串口转以太网、以太网转换器、以太网桥接器功能的工业级无线通讯设备，核心功能围绕协议转换与数据传输展开，精准适配码头装卸监控需求，具体如下：
串口转以太网功能：可将西门子200系列PLC的串口PPI协议数据（装卸设备运行参数、故障信息）转换为以太网数据，实现PLC与以太网设备（触摸屏、上位机）的双向数据传输，打破串口设备与以太网设备的通讯壁垒，让传统串口PLC无需硬件升级即可实现以太网通讯，降低码头升级成本。
以太网转换与桥接功能：作为专业的以太网转换器，模块可实现PPI协议、Modbus协议、TCP/IP协议的无缝转换，将PLC采集的龙门吊、传送带等设备运行数据、故障信息转换为触摸屏、上位机可识别的格式；同时作为以太网桥接器，搭建起PLC与触摸屏、上位机之间的稳定通讯桥梁，支持32个上位机同时连接，满足多终端协同监控需求，适配码头多岗位运维管控。
无线通讯功能：支持稳定无线传输，适配码头开阔布局与设备分散特点，无需布线，减少户外施工工作量，同时具备强抗电磁干扰、抗粉尘、抗震动能力，确保装卸设备运行数据、控制指令传输的稳定性，避免因干扰或设备震动导致的通讯中断，保障码头装卸作业连续开展。
辅助功能：支持设备状态实时监测，可通过配置工具查看模块运行状态，便于运维人员及时排查通讯故障；支持固件在线升级，一次购买可永久升级，适配后续码头装卸设备扩展需求；不占用PLC编程口，可同时实现编程软件、上位机、触摸屏并行通讯，互不干扰，保障运维与作业协同开展。

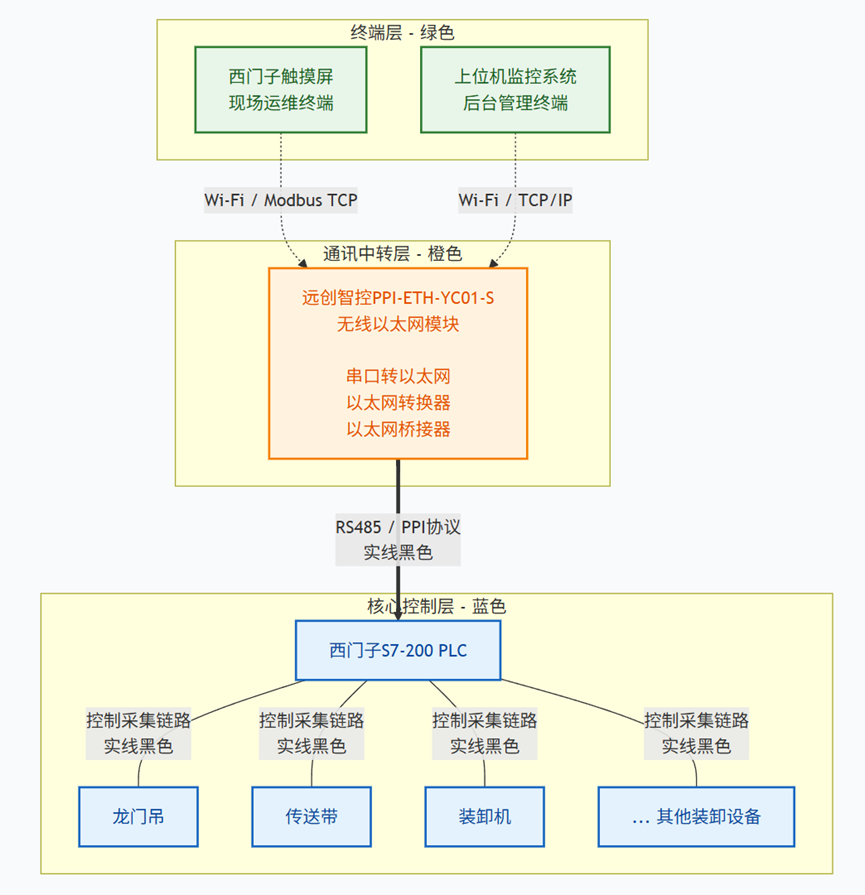

四、系统结构拓扑图

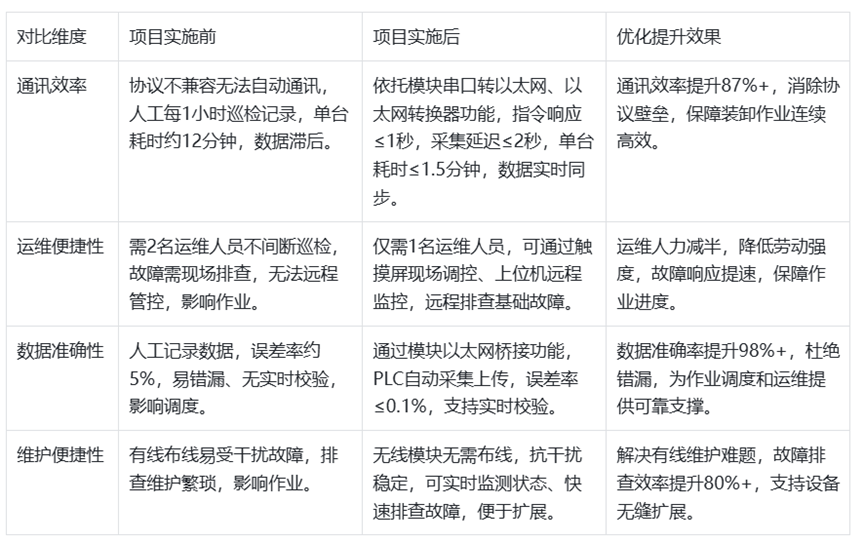

五、应用效果前后对比
六、网关未来发展趋势
结合码头装卸智能化升级需求与智慧港口发展趋势，以太网网关（含串口转以太网、以太网转换器、以太网桥接器类产品）未来将朝着以下方向发展：
多协议兼容化：未来网关将进一步提升多协议兼容能力，支持Modbus、OPC UA等更多工业协议，实现“即插即用”，适配不同品牌装卸设备、PLC及终端设备，满足大型码头复杂监控场景需求。
无线化与高速化：采用5G、Wi-Fi6等先进无线技术，提升传输速度与距离，降低延迟，增强户外抗干扰、抗粉尘能力，彻底替代传统有线连接，适配大型码头开阔布局与移动装卸设备的通讯需求。
智能化与集成化：集成边缘计算、故障预警功能，可对装卸设备数据进行本地分析，及时预警设备故障，支持远程运维；整合串口转以太网、数据采集等功能，实现一体化设计，部署更便捷，契合智慧港口“无人化、自动化”发展方向。
国产化替代加速：国产网关性能已接近甚至超越进口产品，未来将实现核心芯片、软件自主可控，结合码头装卸场景提供定制化服务，推动智慧港口领域国产化升级，助力码头装卸实现全流程智能化。
七、总结
本次集装箱码头装卸设备智能化监控升级项目，通过选用远创智控PPI-ETH-YC01-S无线以太网模块，成功解决了西门子200系列PLC与触摸屏、上位机的协议兼容难题，充分发挥模块串口转以太网、以太网转换器、以太网桥接器的核心功能，实现了码头装卸设备运行监测与控制的无缝协同。项目实施后，大幅提升了通讯效率、操作便捷性与数据准确性，降低了人工与维护工作量，有效提升了码头装卸效率与作业安全性，是码头装卸领域多设备通讯升级的经典案例。
