一、行业背景与项目概况
1.1 智能仓储物流行业需求
在工业 4.0 与智慧物流深度融合的趋势下，智能仓储分拣系统成为物流行业降本增效、数字化转型的核心载体，行业核心诉求集中在设备协同调度、货物数据实时采集、仓储流程远程管控与全链路追溯。据行业数据显示，2021-2025 年国内智能仓储设备通讯改造市场年均增速达 11.2%，其中老旧仓储控制设备的网络化升级是核心需求。三菱 FX3U 系列 PLC 凭借高稳定性、低成本优势，广泛应用于仓储分拣机、AGV 调度、扫码设备、输送辊道的逻辑控制，但多数存量 FX3U PLC 无原生以太网接口，仅配置单一 RS-422 圆形串口，无法满足多设备并发通讯、无线远程管控、仓储数据云端同步的现代物流需求，成为智能仓储升级的关键技术瓶颈。
1.2 项目概况
本项目为某电商智能仓储中心分拣生产线升级工程，生产线负责电商包裹的扫码识别、自动分拣、分流输送与仓位匹配，核心设备配置如下：
核心控制单元：三菱 FX3U-48MR PLC，无以太网接口，仅配备 RS-422 MD8 圆形串口，承担分拣机启停、AGV 路径调度、扫码数据处理、辊道调速的逻辑控制，支持三菱 MC 协议与 Modbus RTU 协议，遵循 FX 系列编程口通讯标准。
现场监控终端：工业触摸屏，采用 Modbus TCP 协议，用于现场分拣参数调整、设备状态可视化、包裹异常报警，仅支持以太网 / 无线以太网通讯。
上位管理系统：工业计算机 + WMS 仓储管理系统，基于 Modbus TCP 协议，实现包裹订单调度、分拣数据统计、仓位智能分配、远程设备监控与报表自动生成，需无线方式与 PLC 实时交互数据。
工况特征：仓储分拣线 24 小时不间断作业，现场 AGV 小车频繁移动、设备布局分散，仓库金属货架多、电磁干扰强，传统有线布线易被 AGV 剐蹭断裂，施工成本高且维护难度大，对通讯系统的无线稳定性、抗干扰性要求极高。
1.3 项目核心目标
依托无线通讯技术，搭建稳定链路，实现三菱 FX3U PLC 与触摸屏、WMS 上位机的双向无线并行通讯。
通过 YC8000-FX-S 无线模块，完成 PLC 程序远程下载、上载与在线调试，替代现场有线接线，降低运维成本。
不修改 PLC 原有控制程序，实现快速无线部署，缩短仓储线改造停机时间。
保障复杂仓储环境下无线通讯长期稳定，实现包裹分拣数据全流程可追溯，满足智能仓储精益管理与数据合规要求。
二、项目痛点、选型与实施过程
2.1 核心技术痛点分析
协议与接口壁垒，数据无法互通：FX3U PLC 采用 RS-422 串口 + Modbus RTU 协议通讯，触摸屏、WMS 系统均为 Modbus TCP 以太网协议，协议与传输格式不兼容，形成数据孤岛。PLC 唯一串口无法支撑现场操作、远程管控、程序调试的并发访问，有线通讯易受 AGV 移动、金属干扰影响，导致分拣指令延迟、包裹数据丢失。
运维效率低，改造成本高：传统 PLC 调试需技术人员现场接线，仓储区域大、设备分散，单次运维耗时超 2 小时，月均运维成本约 4200 元。更换带网口 PLC 需投入 6 万元以上设备成本，停产改造超 4 天，有线布线额外增加人力成本，与物流行业降本增效目标相悖。
布线灵活性差，适配性不足：仓储分拣设备需随订单量动态调整布局，有线布线施工繁琐、移动后需重新布线，严重影响分拣效率；现场强电磁干扰易导致通讯中断，破坏 24 小时连续分拣作业。
2.2 解决方案选型
经技术测试与兼容性验证，项目选用远创智控 YC8000-FX-S 无线以太网模块作为核心通讯转换设备，该模块专为三菱 FX 系列 PLC 设计，无线功能适配智能仓储场景，核心优势如下：
无线 + 有线双兼容，支持多设备并发：集成 1 路 RS-422 圆形串口、1 路 RJ45 网口，内置 WiFi 模块，支持 AP、STA、AP+STA 三种模式，可同时连接触摸屏、上位机、编程电脑，最大支持 32 个 TCP 连接，解决串口资源不足与有线布线难题。
多协议透明转换，无线传输稳定：实现 RS-422 与以太网 TCP/IP 双向透明传输，兼容 MC 协议、Modbus TCP 协议，无需开发通讯程序，无线传输无遮挡距离达 100 米，抗干扰能力适配仓储复杂环境。
工业级可靠性，部署便捷：35mm 导轨安装，支持 PLC 编程口取电或 24V 外接电源，工作温度 0℃~60℃，防尘抗干扰，MTBF 超 10 万小时，支持固件在线升级。
兼容广泛，操作简单：适配三菱 GX Works2、GX Developer 编程软件，兼容主流工业触摸屏、WMS 仓储软件，支持 WEB 与专用工具配置，无专业编程基础即可操作。
2.3 实施过程
硬件安装：断电后将 YC8000-FX-S 模块安装于导轨，用专用 RS-422 线缆连接 PLC 圆形串口，部署工业无线 AP 覆盖仓储分拣区域。
无线组网：配置无线 AP 参数，搭建仓储专用局域网，模块设为 STA 模式接入 AP，触摸屏、上位机接入同一网络，确保 IP 同网段。
参数配置：上电后通过浏览器访问模块默认 IP，设置通讯协议为 MC 协议，匹配 PLC 波特率、数据位等串口参数，配置无线参数，无需修改 PLC 控制程序。
联调测试：通过编程软件远程调试 PLC 程序；操作触摸屏验证分拣参数读写、设备监控功能；在上位机 WMS 系统完成设备配置，测试订单调度、数据采集功能。整体部署调试耗时≤1 小时，实现不停产升级。
三、网关功能介绍
YC8000-FX-S 是三菱 FX 系列 PLC 专用串口转以太网无线网关，核心功能适配智能仓储场景：
协议转换与无线传输：实现 RS-422 与以太网数据双向透明传输，完成 MC 协议与 Modbus TCP 转换，支持 PLC 程序远程调试，打通仓储 “设备 - 管控” 无线数据链路。
多设备并发兼容：支持 32 个 TCP 连接，可同时对接触摸屏、WMS 上位机、编程电脑，兼容 FX 系列全型号 PLC 与仓储主流软硬件，系统扩展性强。
无线模式灵活，运维便捷：三种无线模式适配仓储环境，WEB 与工具双配置方式，四路状态指示灯实时反馈运行状态，快速定位故障。
安全节能设计：内置数据校验机制，抵御电磁干扰；支持 WPA-PSK/WPA2-PSK/WEP 加密，保障仓储数据安全；低功耗设计，简化布线，适配 24 小时作业。
四、技术架构设计

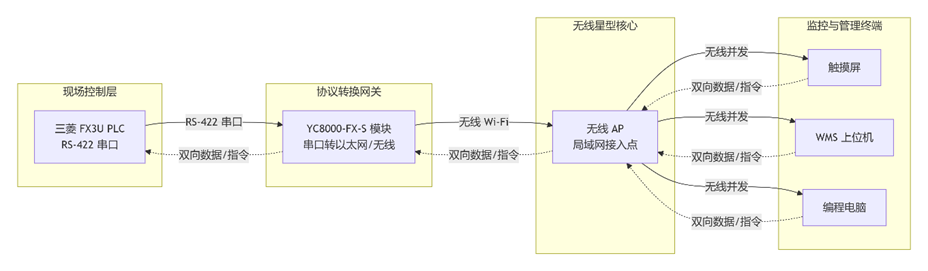

系统采用无线星型拓扑结构：三菱 FX3U PLC 通过 RS-422 串口连接 YC8000-FX-S 模块，模块经无线 AP 接入局域网，触摸屏、WMS 上位机、编程电脑同步接入同一网络，形成 “PLC - 网关 - 多终端” 的无线并发通讯架构，实现现场控制与远程管控并行运行。
五、应用效果前后对比
改造前：PLC 与触摸屏、上位机数据隔离，分拣指令延迟，运维耗时久、成本高，有线布线易故障，月均通讯故障超 8 次。
改造后：双设备无线并行通讯稳定，数据传输零延迟；远程运维将单次耗时降至 15 分钟内，月运维成本降低 70%；无有线布线故障，设备布局可灵活调整，分拣效率提升 15%，完全满足智能仓储 24 小时作业需求。
六、网关未来发展趋势
结合智能仓储场景，无线以太网网关将向以下方向升级：
无线性能与边缘计算融合：集成 Wi-Fi 6、5G 技术，提升传输速率与覆盖范围；融合边缘计算，实现包裹数据本地预处理、分拣设备故障预判。
网络安全强化：新增 TLS/SSL 加密、身份认证功能，保障仓储订单、包裹数据安全传输，符合工业互联网安全标准。
国产化与多协议兼容：采用国产芯片，扩展 PROFIBUS、CANopen 协议，适配更多仓储智能设备，构建国产化通讯生态。
智能化一体化：对接物流云平台，实现远程参数配置、固件升级、设备状态监控，打造 “硬件 + 软件 + 服务” 一体化方案。
七、项目结论
本项目通过 YC8000-FX-S 无线以太网模块，成功解决智能仓储场景下三菱 FX3U PLC 协议不兼容、串口资源不足、有线布线受限、运维低效等问题。模块凭借无线通讯、协议转换、多设备并发的优势，实现 PLC 与触摸屏、WMS 上位机的无缝无线互联，无需修改 PLC 程序，具备改造成本低、部署快、运维简、稳定性强的特点。
该方案为智能仓储、智慧物流等场景的老旧 PLC 网络化改造提供了标准化解决方案，既满足仓储数字化管控、数据全链路追溯的需求，又保障了分拣线连续稳定运行，契合物流行业智能化升级趋势。未来，无线网关将持续赋能智慧物流，推动仓储设备向无线化、数字化、智能化方向发展。
