在PCB产品序列中，IC载板对自动化设备的要求处于较高水平。IC载板普遍具有板厚薄、刚性差、表面线路精密、单板价值高的特征，芯板厚度集中在0.05mm–0.2mm区间。在收放板环节，薄板抖动变形、板面刮伤、取放一致性偏差等问题可能直接影响产品良率。如何在IC载板制程的不同工序段匹配合适的收放板设备，是产线规划中的一个技术决策点。
传统PCB产线的收放板设备多按常规多层板标准配置，在IC载板制程中可能暴露局部不匹配。常规吸盘取放方式在IC载板移动过程中容易造成表面刮花，且吸盘受板面材质和开孔情况影响较大，吸附力不足时掉板率高。同时，IC载板的布线密度、线路宽度、层间对位及材料可靠性等相较传统PCB需求更高。全线配置单一机型难以覆盖IC载板各工序段的差异化需求。
在此背景下，按IC载板制程特征分段配置收放板设备的思路逐渐被采纳。以坤鹏伯爵IC载板收放板设备配置方案为例，该方案将IC载板制程分为内层段、外层段和后道段，分别针对薄板平稳移栽、板面无接触防护和隔纸堆叠保护三个维度选用不同技术特点的机型，形成按工序需求分层配置的架构。
内层制程：薄板平稳移栽
IC载板内层前处理、DES等工序板厚薄、节拍稳定，对设备取放平稳性和兼容性有较高要求。机械手加减速控制需适配薄板刚性，避免高速移栽中的抖动变形。

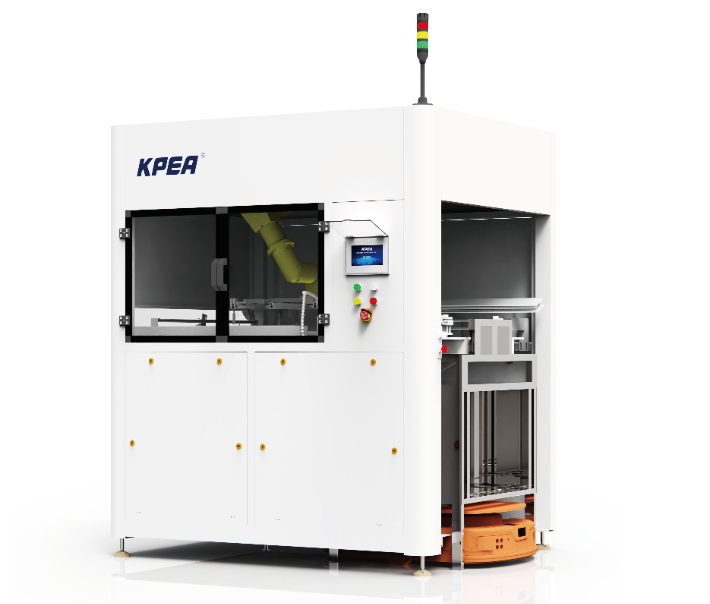

KPRU/L-3100搭载坤鹏自研三轴直角坐标机械手，传动结构简洁，220V单相供电安装门槛低。设计产速10 Pcs/min，板厚范围0.05mm–6.0mm，兼容平板及多角度L架。

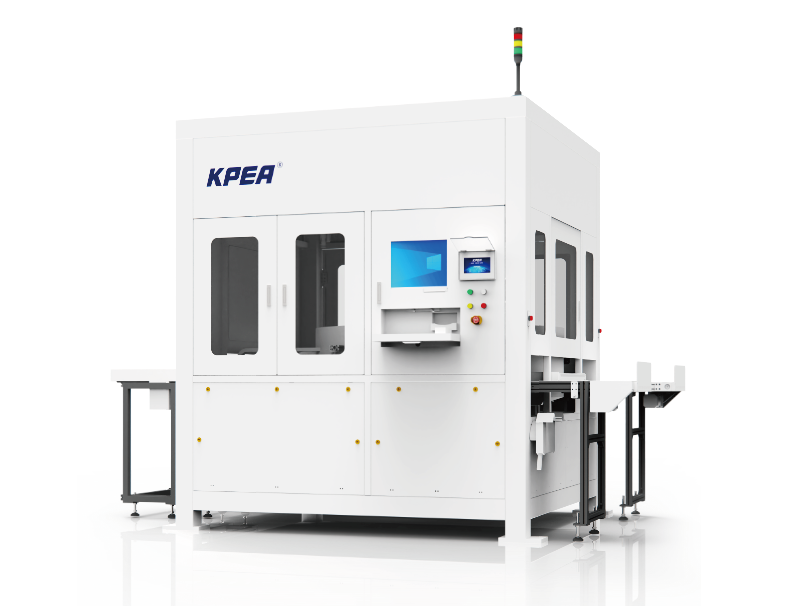

KPRUL-6642采用三工位联动设计，将上料、加工、下料拆分为三个独立工位并行执行，换料无需停机。设计产速10 Pcs/min，板厚范围0.05mm–3.2mm。三工位设计在IC载板换料频繁的工序中减少停机时间，提升设备综合利用率。
外层及高端工序：无接触搬运
IC载板外层DES和防焊工序板面价值高，表面线路精细，传统吸盘取放与板面直接接触存在刮伤风险。

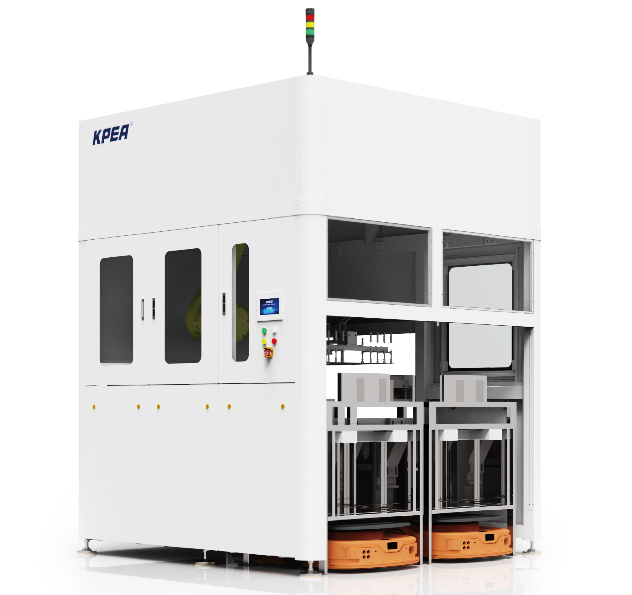

KPRU/L-6640T采用夹板边方式取放，六轴机械手末端配置夹爪，仅作用于板件边缘区域，板面全程无接触。从取放原理上，接触点被限制在板边，板面刮伤和插花的发生概率在取放环节即得到抑制。设备直接适配L插架载具，放板时通过示教定位避开相邻板件。配置NG暂存位实现不合格板自动分拣。
后道收板：隔纸防护
IC载板成品清洗和OSP后的收板环节，板面防护是核心需求。板间摩擦造成的表面划痕在后续封装工序中可能被放大。

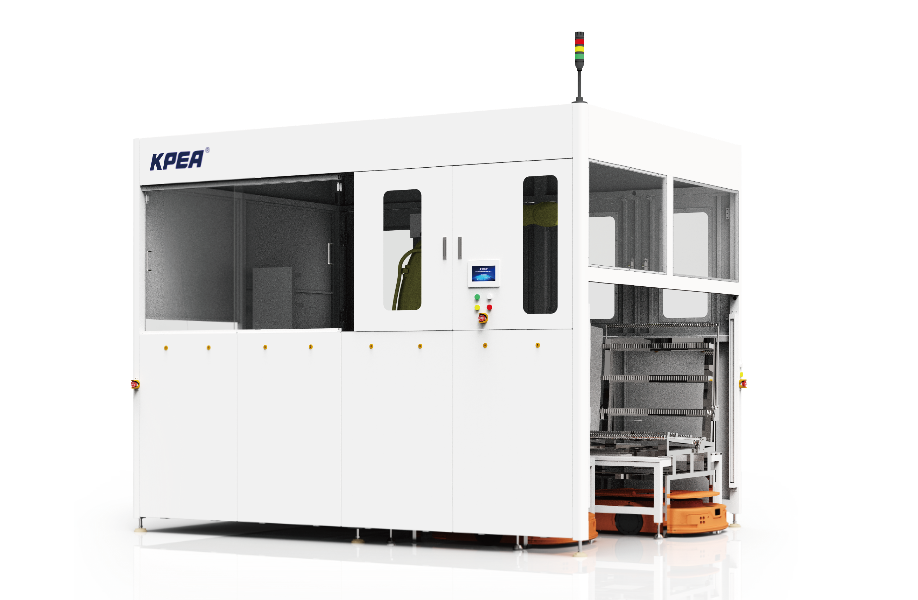

KPZU-904在蜘蛛手高速收板基础上增加可开关隔纸功能。开启隔纸时每片板自动铺垫隔纸一张，板间无接触堆叠，产速30 Pcs/min。关掉隔纸恢复高速模式，产速60 Pcs/min。CD视觉配合蜘蛛机械手定位抓取，收板精度±1mm。
配置汇总
| 制程段 | 推荐设备 | 设备型号 | 技术要点 | 适配IC载板需求 |
| 内层 |
|
KPRU/L-3100 /
KPRUL-6642 |
薄板平稳移栽、
三工位联动 |
0.05mm薄板处理、
换料不停机 |
| 外层 |  |
KPRU/L-6640T | 夹板边无接触搬运、
L插架适配 |
板面零接触、
防刮伤插花 |
| 后道 |  |
KPZU-904 | 隔纸可开关、
蜘蛛手高速收板 |
无接触堆叠 |
内层段以平稳移栽和换料效率为核心考量，外层段以无接触搬运为技术优先，后道段以隔纸防护为品质保障。各段设备均配备扫码识别系统，支持与MES系统对接，板件数据在全制程间贯通可追溯，满足IC载板对品质追溯的细颗粒度需求。
随着全球IC载板市场持续增长——预计到2031年市场规模将突破250亿美元，中国正成为增速最快的生产地区之一。IC载板制造对收放板设备的精度和防护要求也在同步提升。业内分析认为，按工序特征分层配置收放板设备的思路，其核心价值在于针对IC载板薄、脆、贵、精的产品特征，在不同制程段分别侧重，而非以统一配置覆盖全线。这一思路在IC载板及其他高端封装基板制造场景中具有实际参考价值。
