转台滚筒无线控制方案，采用无线模块配合分布式IO替代传统有线通信方式

一、项目背景

在工业自动化现场，存在大量旋转类设备（如转台、滚筒），受机械运动限制，传统有线通信方式无法部署，导致PLC无法实时采集旋转部件上的开关量与模拟量信号。本项目旨在通过工业无线网桥与分布式IO模组相结合，构建稳定、低延时的无线数据采集与控制系统，实现西门子200 SMART PLC对旋转设备信号的远程监控与指令交互，保障系统在复杂电磁环境下的可靠运行，并具备灵活的IO扩展能力。

二、核心问题

客户现场有很多设备，这些设备在旋转运动（比如转台、滚筒），没办法用有线（网线）去连接它们，因为线会缠住。但他们又需要用西门子200 SMART的PLC（相当于整个系统的“大脑”）来实时采集这些设备上的各种信号（比如开关量、模拟量），并进行监控。

三、我们的解决方案思路

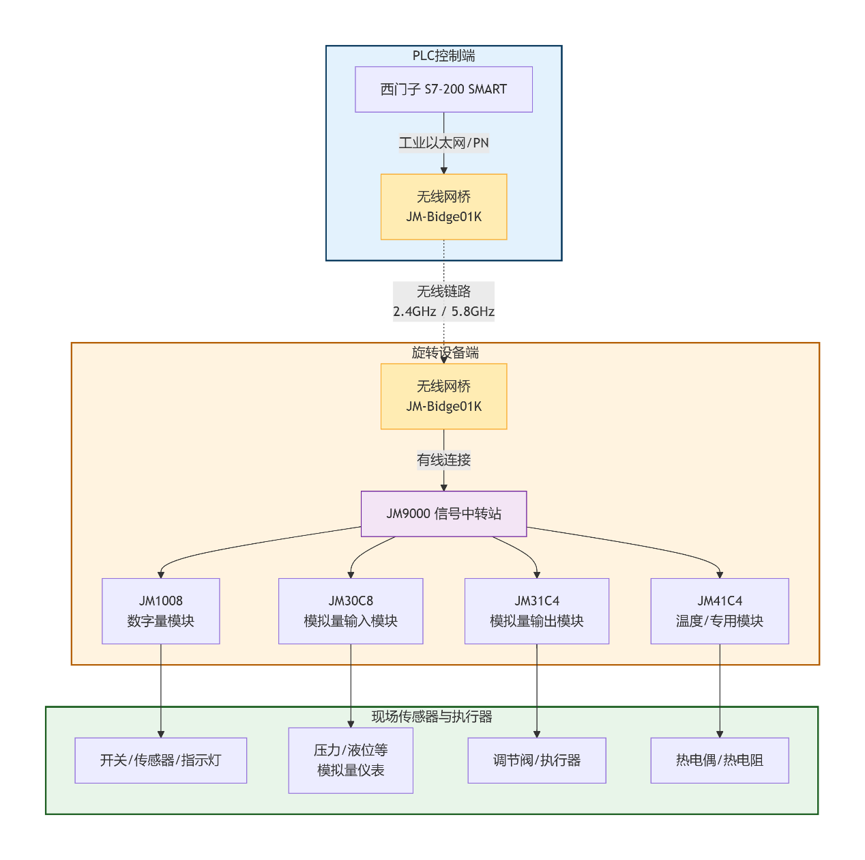

采用“无线网桥 + 分布式IO模组”的方式，在PLC和现场设备之间搭建一座无形的“桥梁”。具体做法是：

PLC端：西门子200SMART通过工业以太网（PN通讯）连接一个无线网桥（JM-Bidge01K）。

设备端：在旋转设备上安装另一个无线网桥（JM-Bidge01K），两者之间建立稳定的无线连接。

信号转换：旋转设备上的无线网桥再连接我们的JM9000（这是一个“信号中转站”），JM9000上插了各种功能模块（JM1008、JM30C8、JM31C4、JM41C4），用来直接连接设备的传感器、开关、仪表等。

这样一来，PLC就能通过无线的方式，“隔空”读取到旋转设备上的所有数据，同时也可以发送指令控制设备。

四、产品清单及功能

产品型号	数量	功能
JM-Bidge01K	一对	“无线桥梁”：一对使用，一个放在PLC这边，一个放在旋转设备上，负责在两者之间建立无线连接，代替了有线网线。
JM9000	一台	“信号中转站”：安装在旋转设备上，负责把各种IO模块收集到的信号汇总起来，通过无线网桥传给PLC。
JM1008	一片	“数字量接收器”：用来采集8个开关信号（比如：限位开关是否触发、按钮是否按下）。
JM30C8	一片	“数字量输出器”：用来控制8个开关量设备（比如：控制电磁阀、指示灯亮灭）。
JM31C4	一片	“模拟量接收器”：用来采集4个模拟信号（比如：温度传感器、压力变送器的4-20mA信号）。
JM41C4	一片	“模拟量输出器”：用来输出4个模拟信号（比如：控制变频器的转速、比例阀的开度）。

五、整体工作流程

1. 数据采集（设备→PLC）

温度、压力、限位开关等传感器，将信号接入 JM1008 数字量输入模块或 JM31C4 模拟量输入模块。

模块将采集到的信号传输至旋转设备上的 JM9000 信号中转站。

JM9000 把汇总信号发送给设备端的 JM-Bidge01K 无线网桥。

设备端网桥通过无线通信，将数据传输至 PLC 端的 JM-Bidge01K 无线网桥。

PLC 端网桥经工业以太网，将数据上传至西门子 200 SMART PLC，完成实时数据采集。

2. 指令控制（PLC→设备）

西门子 200 SMART PLC 下发启动、调速等控制指令。

指令经 PLC 端 JM-Bidge01K 无线网桥，无线传输至设备端网桥。

设备端网桥将指令发送给 JM9000 信号中转站。

JM9000 把指令分发至 JM30C8 数字量输出模块或 JM41C4 模拟量输出模块。

输出模块驱动电磁阀、变频器等执行器动作，完成控制。。

六、核心价值

解决旋转难题：不需要滑环或拖链，彻底避免了有线连接在旋转设备上的磨损和缠绕风险。

稳定可靠：使用工业级无线网桥，抗干扰能力强，适合现场复杂的电磁环境。
