EtherNet/IP转Modbus TCP协议转换｜雷赛步进驱动器对接三菱Q系列PLC

一、项目概况

3C电子行业属于消费电子制造刚需赛道，智能手机、笔记本电脑、车载电子PCB板加工市场常年保持稳定增量，SMT表面贴装工艺是PCB制程核心前段工序，产线自动化程度、数据精细化管理水平直接决定电路板贴片精度与良品率。本项目落地华南大型电子代工厂笔记本主板SMT高速贴片产线，整条产线送板机构、PCB定位平台、锡膏印刷机横向移动轴、接驳升降模组全部配套雷赛2CL3-EIP总线型步进驱动器，硬件原生搭载EtherNet/IP总线协议，依靠步进系统完成精准定位、匀速送料、微米级点位控制；整条SMT产线的总流程调度、上下板机联锁、轨道传输逻辑、安全门监控由三菱Q系列PLC作为Modbus TCP主站进行全域控制，上位部署WinCC SCADA组态监控软件、工厂MES生产管理系统、厂区工业物联网平台，需要实时采集步进电机实际运行脉冲数、实时电流、绕组温度、跟随误差、过载报警、堵转故障等运行数据，同时三菱Q PLC依据贴片视觉相机反馈的坐标偏差值，下发脉冲补偿、速度调节、急停锁定等控制指令。

雷赛2CL3-EIP步进驱动依靠EtherNet/IP生产者/消费者报文完成数据交互，三菱Q系列PLC标准通讯交互以Modbus TCP总线协议为主，两类异构总线协议不存在原生互通通道，硬件厂商无配套对接固件与驱动程序。项目引入塔讯TX181-RE-RE-TCP/EIM工业网关、智能网关作为中间通信枢纽，依托硬件底层协议转换技术完成双向数据解析与转发，网关兼具数据采集器职能，就地采集步进设备运行数据并同步上传至厂区工业物联网平台，补齐SMT车间数字化采集短板，优化车间整体工业自动化控制闭环体系，解决3C行业多品牌异构设备组网的普遍改造难题。

二、网关功能简介

本项目选用的TX181一体化网关是适配工控多协议互通的专用物联网网关，设备固定工作模式为EtherNet/IP网络侧充当主站扫描器（EIP主站），Modbus TCP网络侧模拟标准Modbus服务端（Modbus从站），完美匹配本项目的通信架构需求。在EtherNet/IP通信链路中，网关主动周期扫描产线内多台雷赛2CL3-EIP步进驱动器，自动加载驱动器官方EDS描述文件，识别驱动器内部实时运行标签，对脉冲偏差、电流、故障状态、运行转速等EIP私有报文完成拆解、校验、数据清洗，过滤SMT车间伺服、高频贴装头启停产生的瞬时杂波数据；网关内部开辟独立的Modbus寄存器地址分区，将解析后的EIP实时数据映射至Modbus输入寄存器、保持寄存器区域，只读监测数据与可写入控制寄存器物理分区隔离，避免下发控制指令时出现数据覆盖冲突。

在Modbus TCP链路中，网关被动等待三菱Q系列PLC以Modbus客户端身份发起读写请求，快速响应寄存器读取、写入报文，将PLC下发的速度修正、故障复位、轴锁定指令重新封装为标准EtherNet/IP报文下发至雷赛步进驱动器执行。硬件层面搭载两路相互电气隔离的以太网接口，将现场设备控制网与中控管理网物理分割，杜绝广播风暴、工控病毒在两段网络横向扩散；设备支持-45℃～85℃宽温工作，导轨式安装适配SMT控制柜密闭、恒温、少量锡膏粉尘的现场环境，自带断线数据缓存、通讯心跳检测、异常报文丢弃机制，即便短暂网络波动也不会丢失步进系统故障记录与工艺关键数据。网关集合协议翻译、现场数据采集、网络安全隔离、边缘数据预处理多项功能，是3C工厂实现OT控制网络与IT管理网络融合的核心硬件载体。

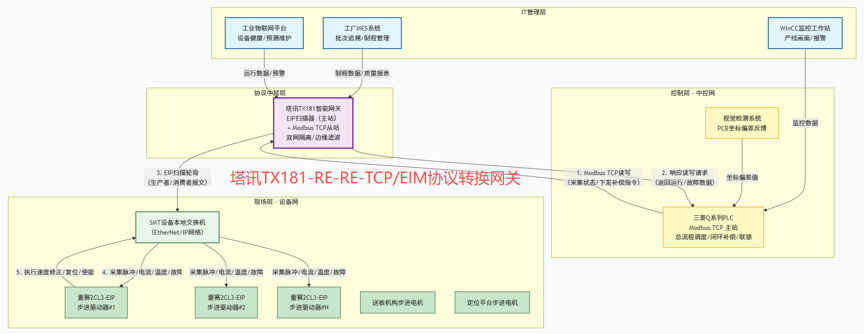

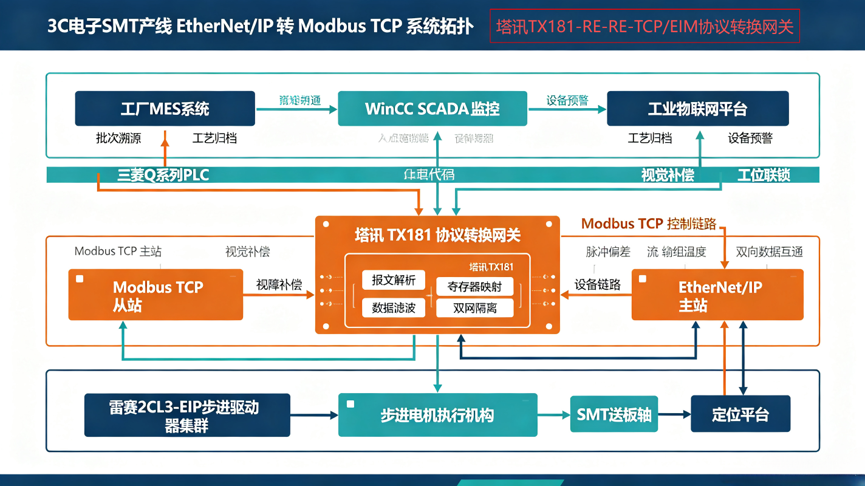

三、系统结构拓扑说明

四、项目原有痛点

总线协议异构形成刚性数据孤岛

雷赛2CL3-EIP步进驱动器仅开放EtherNet/IP总线通讯接口，三菱Q系列PLC标配通讯架构基于Modbus TCP开发，原厂无配套互通方案，PLC无法实时获取步进轴跟随误差数值。SMT贴片依靠步进轴完成微米级定位，跟随偏差无法实时反馈主控系统，视觉校正数据无法闭环下发给步进系统，贴片偏移不良品长期居高不下。

步进设备故障排查效率极低，易引发批量PCB报废

步进电机堵转、绕组过流、驱动器过热等故障仅能在驱动器本地显示屏显示告警代码，中控WinCC画面无同步报警弹窗。当送板步进轴出现卡顿偏移时，会造成整批次PCB板贴装错位，等到质检工位发现不良时已经产生大批量报废板材，给企业带来直接物料成本损耗。维修人员需要逐台排查控制柜驱动器故障代码，单次故障定位平均耗时45分钟以上，耽误产线稼动时长。

MES系统工艺数据缺失，无法完成生产全链路溯源

SMT行业客户对产品批次溯源、制程数据留存有强制质量管理体系要求，步进轴运行参数属于贴片核心工艺数据。改造前步进设备运行数据无法上传MES系统，出现客户投诉PCB焊接失效问题时，无法调取对应时段步进运行状态数据完成根因分析，企业内审、客户验厂时常出现资料缺失问题。

原有改造方案改造成本高、停产损失大

两种主流改造方案均存在明显短板：一是替换雷赛驱动器通讯模块为Modbus协议模块，整条产线17台步进驱动器全部拆机更换硬件，硬件采购费用超13万元，拆机调试需要整条产线停机48小时，3C代工厂订单排期紧凑，长时间停机将产生高额订单赔付损失；二是整体更换三菱Q PLC为罗克韦尔EIP主控PLC，改造费用超30万元，程序全盘改写风险极高，极易造成整条SMT产线逻辑失控。

步进设备缺乏数字化健康管理手段，维保模式被动

现阶段维保模式为固定周期季度拆机保养，无法依据步进电机负载波动、温升变化预判轴承磨损、线路老化问题。部分驱动器长期高负载运行提前失效，部分设备工况优良却做无用拆机维保，造成维保人工、备件成本双重浪费，缺少基于真实运行数据的预测性维护体系。

电磁干扰造成数据跳变，影响控制精度

SMT车间内部贴装头伺服、高频变压器、回流焊设备密集排布，空间电磁环境复杂，原始无隔离组网方式下，脉冲数据偶尔出现瞬时跳变，间接影响PCB定位精度。

五、整体解决方案

本项目采用“现有全部生产硬件保留，塔讯TX181-RE-RE-TCP/EIM智能网关非侵入式接入做协议转换采集”的轻量化改造方案，全程不改动步进驱动器底层控制参数、三菱Q PLC原有工艺流程逻辑，仅新增通讯交互程序实现双向数据互通，具体方案划分五大模块：

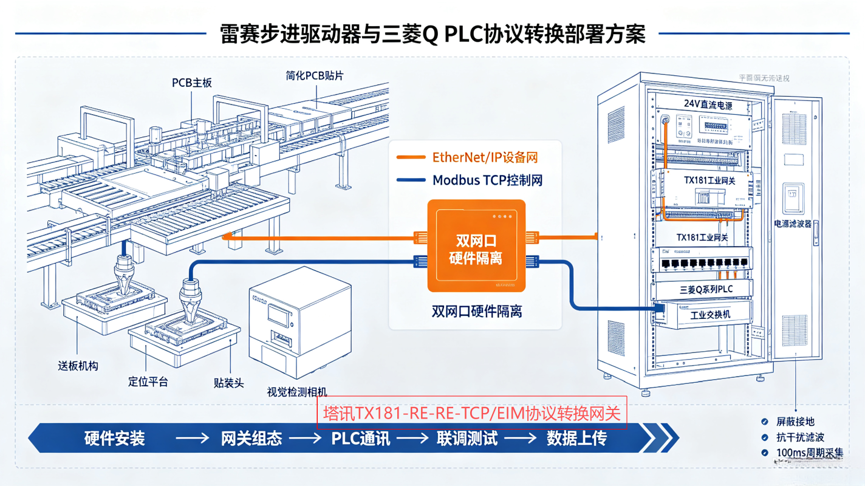

硬件布设方案

在SMT主机柜空余DIN导轨位置安装TX181网关，接入控制柜稳定24VDC直流供电；使用双层屏蔽工业网线分别接线，EIP网口接入贴片设备本地交换机，Modbus TCP网口接入三菱Q PLC所在中控交换机，网线屏蔽层单点接地处理，配合控制柜内部电源滤波器削弱车间电磁干扰。单台网关最多可挂载16台雷赛2CL3-EIP驱动器，本产线驱动器数量匹配网关负载能力，无需增设多台网关。

网关WEB端参数组态配置

工程师使用调试笔记本直连网关调试网口，登录网页管理界面，首先配置EtherNet/IP主站扫描模式，导入雷赛2CL3-EIP官方EDS文件，批量勾选需要采集的数据点位：实际脉冲值、跟随误差、输出电流、驱动器温度、运行状态字、故障代码；划分寄存器地址表，将采集数据一一映射至网关Modbus输入寄存器；开放保持寄存器作为PLC下发指令通道，分配速度设定、故障复位、轴使能控制点位。同时开启数据滤波、断线缓存、通讯超时重传功能，设置100ms标准数据刷新周期。

三菱Q系列PLC通讯程序适配开发

利用GX Works2软件编写Modbus TCP客户端通讯子程序，调用PLC内置Modbus通讯功能块，定时轮询读取网关寄存器内步进设备实时数据；编写闭环校正逻辑：视觉检测系统上传PCB坐标偏差数值后，PLC自动计算补偿脉冲数值，通过Modbus写入寄存器下发至网关，经由协议转换传输至步进驱动器完成位置补偿；编写故障联锁逻辑，当网关上传故障代码非零时，PLC立刻锁定轨道输送机构，阻断PCB继续流入贴装工位，防止批量不良产生。

工业物联网平台数据对接

TX181网关搭载边缘转发功能，在完成PLC数据交互的同时，将步进设备全量运行数据同步推送至厂区工业物联网平台，平台依托长期采集数据建立驱动器温升、负载变化趋势曲线，设置温升超标、长期高负载运行多级预警阈值，实现步进设备状态在线监测与提前告警。网关同步将时序数据归档存储，对接MES系统完成每一批次PCB生产数据绑定留存。

工控网络安全优化配置

网关双网口硬件隔离两段网络，配置IP访问白名单，仅放行三菱PLC固定IP访问Modbus从站端口，关闭网关多余闲置通讯端口；交换机划分VLAN管理设备网段，规避内网异常数据包扩散，提升SMT工控网络整体安全等级。

六、项目实施全过程管控

第一阶段：前期资料摸排与施工方案编制

整理全线17台雷赛步进驱动器IP地址、各轴数据标签点位清单，统计三菱Q PLC现有通讯资源、寄存器预留区域，绘制柜内网关安装、布线施工图纸。结合工厂生产计划，选定月度设备保养8小时停机窗口开展硬件施工，避开白天量产时段，保障产能不受影响。同步完成网关、屏蔽网线、滤波器所有硬件备货检验。

第二阶段：硬件安装、线路敷设与接地施工

断电状态下完成网关导轨固定安装，接入24V供电线路，区分电源正负极做好接线标识；敷设两路双层屏蔽工业网线，分别对接EIP设备网与Modbus中控网，所有网线接头压接牢靠，屏蔽层统一接控制柜保护地；加装电源滤波器，检查全部接线绝缘性，完成硬件施工后通电空载测试网关供电状态正常。

第三阶段：网关通讯参数组态与点位映射调试

笔记本接入网关调试口，逐项配置EIP主站扫描列表、EDS文件加载校验、数据寄存器映射表格，区分只读监测区与读写控制区；配置Modbus TCP从站IP、端口、心跳检测时长，模拟单台步进驱动器启停、过载告警动作，验证网关可以正常采集、解析对应数据。配置数据防抖参数，过滤车间电磁干扰带来的瞬时异常数值。

第四阶段：三菱Q PLC通讯程序编写、逻辑联调

工程师编写Modbus TCP客户端通讯程序，将寄存器原始数值换算为实际物理量（脉冲偏差、温度、电流）；调试视觉补偿闭环程序，人为设置PCB坐标偏移量，测试PLC下发补偿指令后步进轴定位修正效果；模拟驱动器过流、堵转故障，校验PLC联锁停机、报警输出功能是否正常触发，保障生产安全。

第五阶段：72小时满载量产不间断试运行测试

空载运行24小时，监测通讯链路持续连通性、数据丢包率；接入真实PCB物料满负荷连续生产48小时，记录通讯延迟、贴片良品波动数据，微调网关数据刷新周期与滤波参数；对接WinCC监控画面、MES系统、工业物联网平台，核对所有步进运行数据实时上传、历史数据归档完整度，确认报警弹窗、数据报表生成正常。

第六阶段：项目验收交付+现场运维培训

出具整套通讯稳定性测试报告、良品率改善数据报告，对车间电气运维人员开展网关日常状态查看、通讯掉线排查、组态文件备份恢复基础培训，交付网关组态文件、PLC新增程序备份、施工图纸全套资料，项目正式移交投入常态化生产使用。

七、项目实施前后效果量化对比表

八、项目落地实际应用效果

依托塔讯TX181-RE-RE-TCP/EIM协议转换网关的底层报文解析能力，彻底打通雷赛EtherNet/IP步进系统与三菱Q系列Modbus TCP主控系统的通讯壁垒，整条SMT贴片产线形成完整的工业自动化闭环控制体系。步进轴跟随误差数据实时上传三菱PLC，配合视觉检测系统完成动态位置补偿，PCB贴片定位精度大幅提升，物料报废损耗明显减少，每月直接节省PCB板材采购损耗成本近万元。驱动器过热、堵转、过载故障实时上传WinCC上位界面，声光同步报警，操作人员可第一时间处置故障，杜绝批量不良品流出。

网关作为标准化数据采集器，持续向厂区工业物联网平台上传步进全生命周期运行数据，系统自动生成负载、温升运行曲线，对老化驱动器提前推送维保提醒，将传统被动抢修模式转变为预测性维护，大幅降低备件损耗与停机维修时长。网关双网口硬件隔离设计有效隔绝车间复杂电磁干扰与网络安全风险，设备投入量产运行半年时间，通讯链路零中断，数据丢包率低于0.01%，完美适配SMT车间恒温、多电磁污染源的生产环境。同时改造过程对原有产线控制逻辑改动极小，控制系统运行稳定性不受改造影响，车间运维人员学习门槛低，日常管理便捷高效。

九、项目整体总结

3C电子SMT制造产线大量选用雷赛、鸣志等EtherNet/IP总线步进驱动设备，产线中控主控设备普遍选用三菱Q、FX5U系列Modbus TCP架构PLC，总线协议异构互通是国内绝大多数电子代工厂智能化升级的共性痛点。传统硬件替换改造方式成本高昂、停产损失严重，并不适配3C行业订单饱和、产线满负荷运转的生产现状。塔讯TX181-RE-RE-TCP/EIM智能网关依靠非侵入式接入方案，以极低的改造成本实现跨协议双向数据传输，同时兼顾工艺闭环控制、生产安全联锁、MES质量溯源、物联网设备健康管理多重需求。

网关优秀的抗干扰、宽温、网络隔离工业级硬件特性，完美匹配SMT车间复杂工况，短窗口停机施工方案不会对工厂订单交付造成负面影响。本次改造方案具备极强的标准化复制能力，可广泛应用于锡膏印刷、AOI检测、回流焊接驳、分板机等全部SMT前后段工序设备组网改造，是消费电子制造企业低成本落地数字化、智能化转型，搭建企业工业物联网数据底座的优选解决方案。
