BGA 焊盘间距排布异常，白光干涉仪规避信号串扰电气工艺问题

摘要

高密度球栅阵列（Ball Grid Array, BGA）高速封装制程中，焊盘间距（Pad Pitch）排布偏差是高频工艺隐患。焊盘间距非预期缩小，会加剧相邻导体间电磁场耦合效应，引发信号串扰（Signal Crosstalk），直接导致信号波形畸变、误码率（Bit Error Rate, BER）升高，破坏高速链路信号完整性（Signal Integrity）。传统二维光学检测技术，无法精准识别BGA阵列平面内的焊盘偏移、排布失准问题，检测局限性突出。

白光干涉仪（White Light Interferometer, WLI）基于低相干干涉原理，采用非接触式三维无损测量技术，可全域重构BGA焊盘三维形貌（3D Morphology），批量采集焊盘坐标数据，量化Pad Pitch偏差数值、定位局部排布异常区域。设备具备纳米级垂直分辨率，无探针接触损伤风险，可在植球、SMT贴片工序前完成前置品质筛查，通过可量化数据校验制程是否符合设计规范，提前拦截间距超标器件，从源头抑制寄生耦合引发的信号串扰，规避回流焊后电气性能失效问题。

本文实测数据均源自半导体封装量产质检工况，该检测方案已规模化应用于算力芯片BGA制程品质管控，可为植球工艺参数优化、基板对位精度改良提供可追溯计量依据，有效降低高速电路电气故障返修成本。

BGA封装典型应用图示及说明（半导体专属）

新启航BGA阵列高度图可精准呈现BGA阵列三维形貌（3D Morphology），支撑BGA封装高度一致性（Height Uniformity）检测，为焊球焊接质量管控提供精准数据支撑。

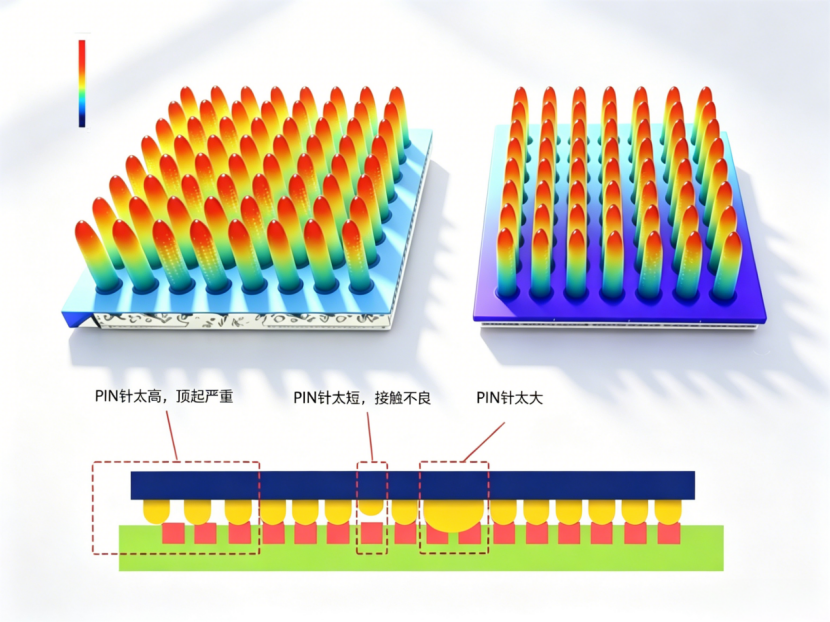

（图片1：BGA阵列的高度一致性）

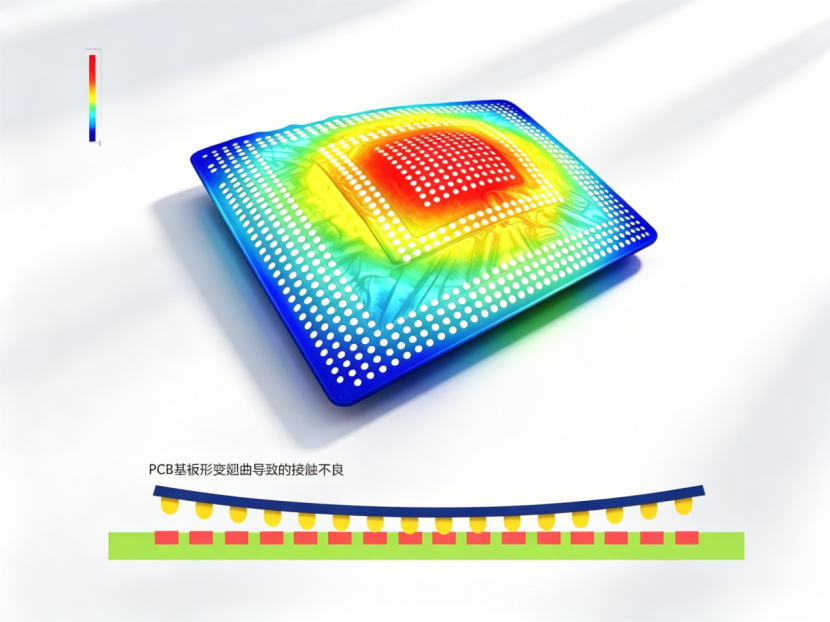

（图片2：去除BGA后，PCB基板的形变翘曲高度图）

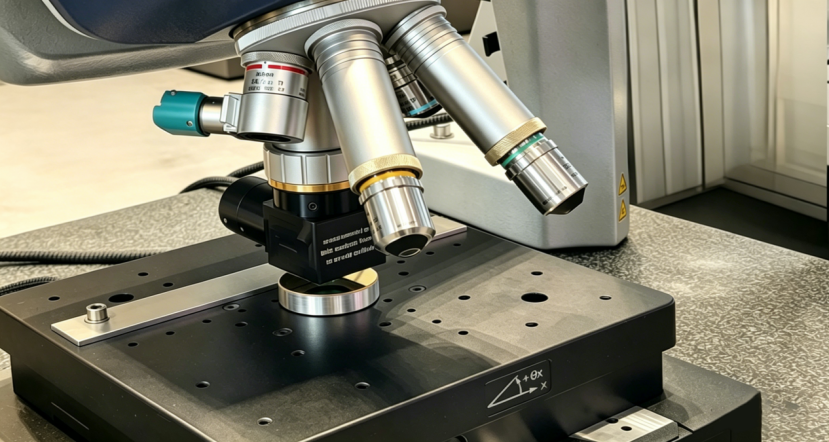

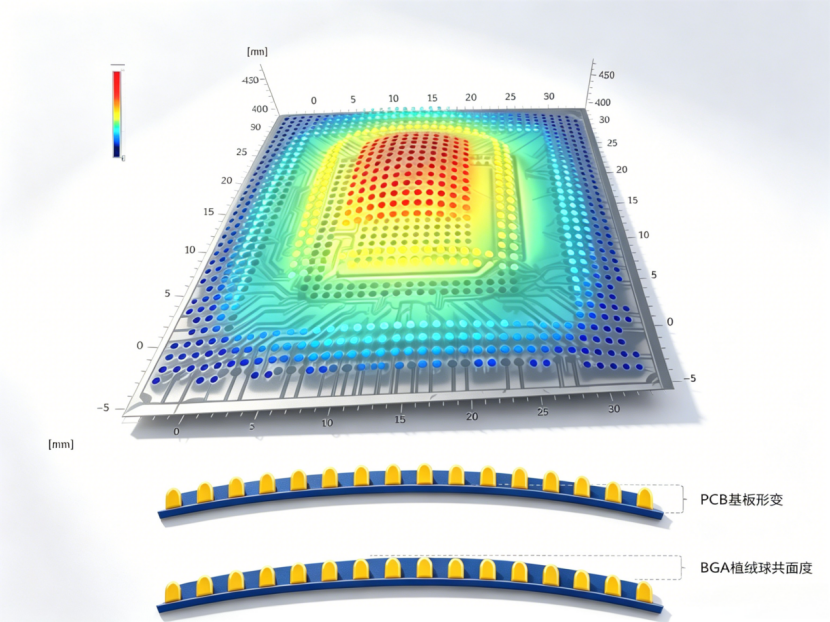

（图片3：去除PCB基板，测量BGA植球的共面度）

设备可自动统计BGA植球共面度数据，智能分析并标记异常点位，实现自动化精准质检。

大视野3D白光干涉仪——BGA封装检测新范式

大视野3D白光干涉仪依托核心创新光学测量技术，突破传统BGA检测设备局限，实现纳米级（Nanoscale）全场景精密测量，兼顾检测效率与测量精度，适配半导体BGA封装全流程质检需求，树立工业精密测量（Industrial Precision Measurement）新标准，可为半导体封装、光学精密部件检测提供全套技术支撑。

一、大视野+高精度，突破行业检测瓶颈

设备搭载0.6倍轻量化专用镜头，实现15mm超大单幅视野，搭配可兼容4个物镜的转塔结构设计（Turret Design），单设备即可兼顾全域观测与微观精测，无需搭配多台设备切换作业，彻底解决传统检测中“全域覆盖”与“精细化测量”无法兼顾的行业痛点。

该配置可完整观测BGA阵列整体形貌，同时完成单个焊球（Solder Ball）纳米级精度检测，大幅提升检测效率与数据精准度（Data Accuracy）。设备可精准实测端面平面度（Flatness），把控BGA封装部件平面精度，为半导体BGA封装、精密光学部件后续制程测量提供可靠数据基础。依据原厂公开技术参数，设备可精准表征表面粗糙度（Surface Roughness, Ra/Rz），满足半导体BGA焊球、芯片封装面超精密测量需求。

新启航半导体｜专业白光干涉 3D 轮廓测量方案。亚纳米精度保障，支持自动化定制；高端系列对标国际一线品牌，大视野设计，轻松应对高低反射、复杂材料测量场景。
