JSM4828——60V 双通道 N 沟道增强型 MOSFET

翻开笔记本、数码相机、便携显示器的电源电路板，密密麻麻的元器件里，一颗 SOP-8 封装的功率 MOS 管，往往承担着整机电能变换、负载通断的核心重任。在消费电子小型化、长续航、低成本的行业需求下，双路集成 MOSFET凭借节省 PCB 面积、简化布线、降低寄生损耗的独特优势，逐步成为低压电源管理电路的标配器件。

作为深耕功率半导体领域的本土厂商，杰盛微（JSMSEMI）持续发力沟槽 MOS 工艺研发，推出全新 JSM4828——60V 双通道 N 沟道增强型 MOSFET，以超低导通电阻、宽电压驱动、稳定开关性能、标准化 SOP8 封装四大核心优势，完美适配 DC-DC 变换器、负载开关、LCD 背光驱动、便携设备电源管理等场景，为硬件工程师提供高可靠、高性价比的国产器件替代方案。今天这篇推文，带大家全方位拆解 JSM4828 的工艺、参数、应用价值与设计优势。

一、工艺内核：高密度沟槽技术，从底层优化导通损耗

市面上普通双路 MOS 管常存在导通电阻偏高、大电流发热严重的痛点，根源在于晶圆制程单元密度不足。杰盛微 JSM4828 采用高单元密度先进沟槽工艺针对性优化芯片结构，从源头降低沟道导通阻抗，这也是它区别于同规格竞品的核心技术壁垒。

传统平面 MOS 结构载流路径长、电阻大，而沟槽工艺通过垂直沟道设计，大幅提升芯片有效导电面积，同等芯片尺寸下承载电流能力更强，导通损耗显著下降。针对笔记本、电池供电设备的低压大电流工况，研发团队专门调校沟槽深度与栅极氧化层厚度，兼顾低压驱动能力与耐压冗余，实现 60V 额定耐压、单通道最高 6.3A 连续电流输出，平衡器件功率承载与安全余量。

同时，JSM4828 全系列通过完整 RoHS 合规认证，生产全程无铅无汞，符合全球电子行业环保管控标准，无论是国内消费电子出货，还是海外出口产品，均可直接通过 SGS 环保检测，无需额外做环保整改，缩短产品认证周期。

二、硬件架构：SOP8 双通道独立设计，布线空间直接减半

JSM4828 采用标准 SOP-8 贴片封装，一颗芯片内部集成两路完全独立的 N 沟道 MOS 管，两路电路互不干扰，每一路都包含独立栅极 G、源极 S、漏极 D，且单管自带集成体二极管，无需外部续流二极管，简化外围电路。

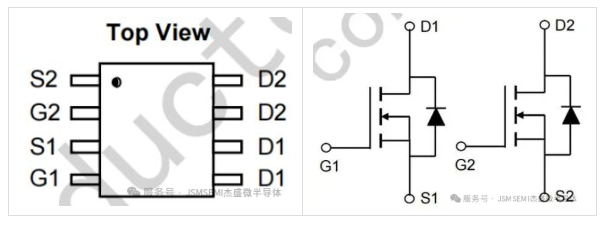

清晰引脚分配（顶视标识）

通道 1：G1 栅极、S1 源极、D1 漏极

通道 2：G2 栅极、S2 源极、D2 漏极

对比传统方案中 “两颗单路 SOT-23 MOS” 搭配使用的设计，JSM4828 仅占用 1 片 SOP8 焊盘，PCB 占用面积减少 50% 以上，高密度便携设备（轻薄本、手持相机、便携显示）布局压力大幅缓解。除此之外，双通道集成还带来两大隐性设计优势：

降低线路寄生参数：两路开关集中在同一封装，缩短功率走线长度，减小线路电感、电阻，高频开关下尖峰电压更低，电路 EMI 干扰更容易控制；

物料管理简化：单一颗器件替代两颗分立 MOS，减少 BOM 物料种类，降低采购、仓储、贴片加工成本，大批量生产时可有效压缩整机制造成本。

每一路 MOS 内部集成体二极管，源极作为二极管阳极，漏极为阴极，在同步降压 DC-DC 电路中可充当同步整流管，替代肖特基二极管，减少器件数量同时降低整流压降损耗，提升电源转换效率，延长电池设备续航。

三、硬核参数拆解，看懂 JSM4828 适配各类低压场景

（一）绝对最大额定值：充足安全余量，规避炸管风险

器件极限参数决定电路容错能力，JSM4828 额定指标预留充足降额空间，常规低压电路无需担心电压、电流冲击损坏器件（测试条件 TA=25℃）：

漏源耐压 VDS：60V，适配 12V/24V 电池系统、24V 适配器供电设备，可承受电源浪涌电压冲击；

栅源耐压 VGS：±20V，宽栅压耐受，即使驱动电路存在电压尖峰，也不会击穿栅极氧化层；

连续漏极电流 ID：常温 25℃可达 6.3A，70℃高温环境仍可稳定输出 5A，满足大功率负载开关需求；脉冲峰值电流最高 40A，应对开机瞬间浪涌电流无压力；

单通道功耗 PD：25℃环境 1.28W，宽温工作区间 - 55℃~150℃，北方低温户外、设备密闭高温腔体均可稳定工作；

热阻性能：稳态结到环境热阻最大 110℃/W，工程师可根据热瞬态阻抗曲线匹配 PCB 铺铜面积，优化散热设计。

（二）核心静态电气特性：低导通电阻，发热控制拉满

导通电阻 RDS (ON) 是衡量 MOS 管能效的核心指标，电阻越小，导通时发热越少，电源效率越高：

VGS=10V 驱动、ID=6.5A 工况：典型 30mΩ，最大仅 45mΩ；

VGS=4.5V 低压驱动、ID=5A 工况：典型 37mΩ，最大 55mΩ；

当下多数便携设备主控、电源芯片输出驱动电压仅 4.5V，很多 MOS 管在 4.5V 栅压下导通电阻会急剧飙升，满载温升严重。而 JSM4828 专门优化低压导通特性，4.5V 逻辑电平即可充分导通，无需额外升压驱动电路，完美匹配 3.3V/5V 逻辑控制芯片，简化驱动电路设计。

其余静态关键指标同样表现优异：栅极阈值电压 1.0\3.0V（典型 1.8V），逻辑电平即可轻松开启；零栅压漏极电流极低，60V 耐压下关态漏电流仅微安级别，待机功耗极低，解决便携设备待机耗电过快问题；体二极管正向压降 0.8\1.3V，续流损耗可控。

（三）动态开关性能：低栅电荷，高频电源高效稳定

在 DC-DC 高频开关电路中，栅极电荷、开关时间直接决定开关损耗与电源工作频率上限。JSM4828 动态参数经过精密调校：

总栅电荷 Qg 典型 16nC，栅漏米勒电荷 Qgd 仅 4.5nC，驱动芯片负载轻，开关切换速度更快；

开关时序参数优异：开通延时 8\16ns，关断延时 25\46ns，上升、下降时间控制在 12ns 以内；

极间电容参数均衡：输入电容 Ciss=520pF、输出 Coss=105pF、反向 Crss=60pF，1MHz 高频工况下波形畸变小，开关损耗低。

配套规格书提供完整开关测试电路与时序波形图，硬件工程师可直接参考搭建测试平台，快速验证电路开关性能，缩短产品调试周期。

四、全场景落地，覆盖便携电子主流电源设计需求

依托 60V 耐压、双通道集成、低压驱动、低损耗四大特性，杰盛微 JSM4828 适配消费电子、便携设备绝大多数电源管理电路，五大核心应用场景如下：

DC/DC 同步降压转换器轻薄笔记本、平板、便携充电宝内部多路降压电源，单颗 JSM4828 双通道可分别作为同步电路上管、下管，集成体二极管实现同步整流，相比两颗分立 MOS 大幅缩小电源模块体积，提升转换效率，降低整机发热。

多路负载开关数码相机 DSC、智能穿戴、拓展坞设备需要多路电源独立通断，JSM4828 两路独立开关可分别控制屏幕、存储、外设供电，主控 IO 口直接驱动，闲置通道切断供电，降低整机静态功耗，延长电池续航。

LCD 显示屏背光逆变器便携显示器、笔记本背光驱动电路，60V 耐压适配背光升压回路电压波动，低导通电阻减少背光驱动损耗，画面长时间高亮度运行无明显温升。

便携式设备电池管理回路手持检测仪、户外便携仪器的电池充放电控制，宽温 - 55℃~150℃工作区间适配户外高低温环境，6.3A 大电流承载满足快充、大功率放电需求。

小型工控辅助电源工业手持终端、小型控制板多路辅助电源，充足 60V 耐压抵御工业电网浪涌，双通道集成简化设备小型化结构设计。

五、设计参考：工程师选型 & 散热实用建议

结合 JSM4828 完整规格曲线，这里给硬件研发工程师分享两点落地设计要点，规避调试踩坑：

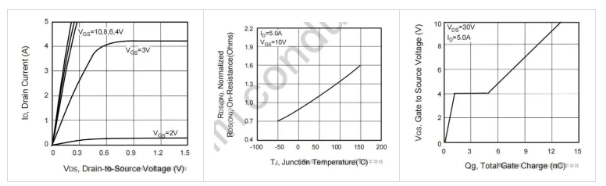

温度对导通电阻的影响器件导通电阻随结温上升同步增大，150℃高温下 RDS (ON) 相比常温提升约 60%，大功率满载设计时，建议加大 MOS 管下方 PCB 铜箔铺铜面积，预留散热焊盘，控制长期工作结温不超过 120℃，保障长期运行稳定性。

阈值电压温漂注意事项栅极开启电压随温度升高小幅下降，低温环境（-40℃以下）VGS (th) 会抬升，若设备工作在极寒场景，建议保证驱动电压不低于 5V，避免 MOS 管导通不完全、发热异常。

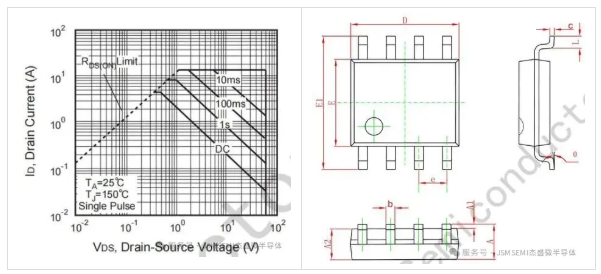

安全工作区 SOA 规范使用规格书提供完整最大安全工作区曲线，区分直流、100ms/10ms 脉冲电流上限，高压工况下严格降额使用，避免 VDS 与 ID 同时处于极限区间，防止器件永久损坏。

同时杰盛微官方规格书附带热瞬态阻抗曲线、栅电荷曲线、开关波形标准图，全部数据经过脉冲标准化测试（脉宽≤300μs，占空比≤2%），数据真实可落地，工程师无需二次复测验证基础电气参数。
