DeviceNet转EtherNet/IP工业网关｜生物医药无菌制剂灌装产线PLC总线互联改造

一、应用场景概述

本项目应用于生物医药产业园无菌制剂智能化灌装生产线，核心用于医用注射液、无菌粉剂、口服液制剂、药用溶剂的自动化灌装、封口、灯检、贴标、装盒全流程生产，属于医药行业GMP洁净车间核心精密工段。生物医药无菌制剂生产对生产环境、设备稳定性、工艺参数一致性、数据可追溯性、系统联锁安全性有着行业最高等级的合规要求，全程需满足无菌、无尘、恒温恒湿、零污染、参数可审计、故障可追溯的严苛生产标准，设备运行精度与系统稳定性直接决定药品品质与生产合规性。整条产线由无菌供料系统、高精度灌装伺服机构、真空封口设备、在线灯检模组、恒温洁净风系统、输送定位机构、智能检测传感器及上位合规管控系统组成，全程实现连续化、无人化、密闭化生产。

本项目整体产线生产节拍调度、无菌工艺参数管控、全线设备逻辑联锁、GMP合规数据归集、上位MES与LIMS实验室系统数据对接、全线生产任务统筹下发，全部由罗克韦尔5380 PLC搭建EtherNet/IP总线主站全权管控。罗克韦尔5380高端工控平台具备高稳定性、高冗余、高精密运算能力，依托EtherNet/IP高速工业以太网总线的低延迟、高同步、高抗干扰特性，完美适配医药洁净产线高精度、零偏差、连续化的生产管控需求，承担整线顶层调度与合规数据管理核心职能。而车间就地灌装工位、伺服定量执行单元、洁净风控系统、温度压力传感器、在线检测设备、变频输送机构等底层执行设备，均由施耐德Quantum大型PLC搭建DeviceNet总线主站完成本地闭环精密控制、实时信号采集与工位级工艺执行。

改造前，罗克韦尔EtherNet/IP总线与施耐德DeviceNet总线属于两类完全不兼容的异构总线体系，无原生通讯对接通道，两套高端工控系统长期独立运行、数据完全割裂。总控系统的无菌灌装配方、灌装剂量参数、恒温恒湿设定、生产节拍指令无法自动下发至工位执行系统，工位实时灌装精度、设备运行状态、洁净环境参数、故障报警信息、工艺偏差数据也无法上传至总控与合规管理平台。长期依靠人工现场核对参数、手动录入数据、现场巡检排查问题，不仅极易引发灌装剂量偏差、封口不严、工艺参数波动等质量问题，还存在GMP数据追溯断层、人工记录合规性不足、生产容错率低等行业痛点。为彻底破除总线数据孤岛、构建医药产线标准化工业物联网数据底座、实现工艺全程可控可追溯，项目部署塔讯TX131-RE-DNS/EIS智能网关，依托专业协议转换能力与高精度数据采集器功能，双向打通EtherNet/IP与DeviceNet稳定通讯链路，实现无菌灌装产线全流程自动化联动与数字化合规管控，全面提升产线工业自动化精密生产水平与行业合规等级。

二、塔讯TX131-RE-DNS/EIS网关功能简介

塔讯TX131-RE-DNS/EIS是针对高端多品牌工控系统异构互联、精密工艺场景研发的工业级智能网关，采用双从站硬件架构，完美适配本次罗克韦尔5380 EtherNet/IP主站与施耐德Quantum DeviceNet主站的跨品牌、跨协议精密组网场景，高度适配医药GMP洁净车间无尘、恒温、低干扰、高合规、长时连续运行的严苛工况，集协议解析转发、精密数据采集、边缘数据缓存、物联网合规上云、安全联锁防护、远程运维管控于一体，是医药智能制造升级的专用工业网关设备。

设备核心搭载硬件级协议转换能力，深度兼容EtherNet/IP与DeviceNet两大主流工业总线协议，无需二次编程、无需改动原有PLC程序，即可实现双向透明数据传输。EtherNet/IP侧以标准从站身份稳定接入罗克韦尔5380主站网络，支持10/100M自适应工业以太网，可适配医药产线大批量精密工艺参数、合规数据、控制指令的高速并发传输，RPI刷新周期可精准微调，满足灌装毫秒级同步控制需求；DeviceNet侧以标准从站挂载至施耐德Quantum主站总线，支持多档位波特率自适应，硬件芯片底层解析协议，数据转发延迟极低、无数据失真，完全匹配无菌灌装高精度、零偏差的工艺控制标准。

网关内置高精度工业数据采集器，可双向实时采集罗克韦尔总控PLC与施耐德工位PLC的全部核心寄存器数据，涵盖灌装剂量、伺服运行参数、洁净室温湿度、风压压差、设备运行状态、工艺偏差数值、故障报警代码、生产节拍数据、合规日志等全维度数据。具备数据防抖过滤、异常数据标记、本地边缘缓存、数据时序对齐功能，可有效规避洁净车间轻微电磁干扰导致的数据波动，保障所有生产数据精准、时序统一、全程可追溯，完全满足医药GMP审计的数据合规要求。

同时设备具备完善的物联网网关拓展能力，可无缝对接医药厂区MES生产执行系统、LIMS实验室管理系统、SCADA洁净监控大屏、工业物联网合规云平台，实现灌装产线生产数据、设备数据、环境数据、合规数据的集中归集、可视化监控、自动归档、全程溯源、异常告警，彻底打破传统医药工控设备的数据孤岛，补齐无菌制剂产线数字化合规管控短板。设备采用医药车间适配工业级设计，宽温稳定运行、无粉尘污染、抗轻微电磁干扰，自带断线保持、故障自锁、通讯自动重连、参数断电保存功能，保障24小时连续无菌生产不中断，大幅降低精密产线运维风险。

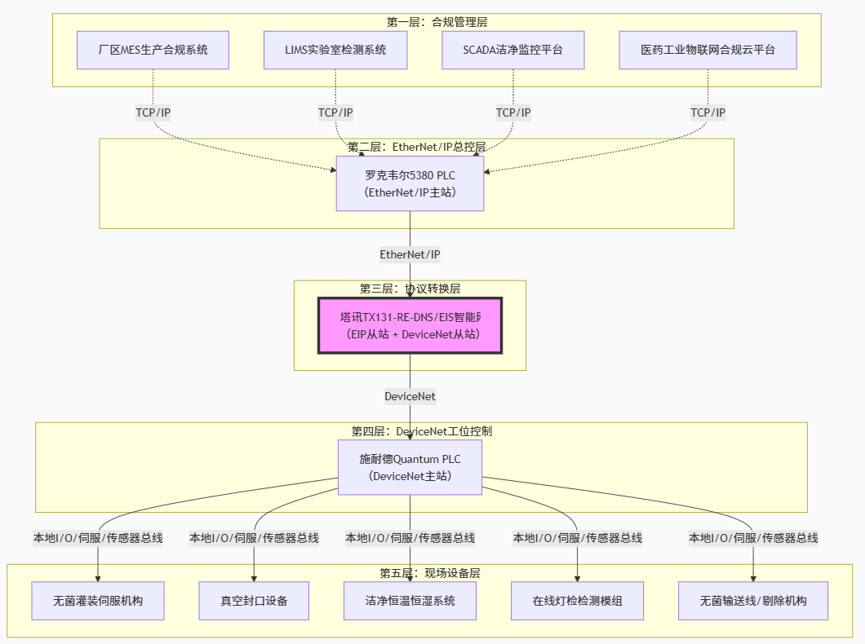

三、系统拓扑结构说明

四、改造前项目核心痛点

1. 异构总线协议孤岛，精密生产联动断层严重。罗克韦尔5380 EtherNet/IP总线与施耐德Quantum DeviceNet总线协议完全不兼容，无原生通讯通道，两套高端工控系统独立运行。总控下发的无菌灌装配方、剂量参数、节拍指令、环境调控参数无法自动同步至工位设备，工位实时灌装精度、环境数据、设备故障、工艺偏差数据无法上传总控，产线工业自动化精密联动能力缺失，大量核心工艺依靠人工干预，极易引发药品质量波动。
2. 人工参数调节误差大，药品良品率难以保障。无菌制剂灌装对剂量精度、封口压力、环境温湿度有着极高要求，改造前每次批次换产、工艺调整，均需要运维人员现场手动修改施耐德Quantum PLC工艺参数，人工操作存在滞后性与细微偏差，频繁出现灌装剂量超标、封口不严、局部工艺波动问题，导致批次抽检不合格、产品返工报废，大幅增加药企生产成本与质量管控风险。
3. 硬接线联锁可靠性低，存在无菌生产安全隐患。改造前总控与工位设备的超差停机、异常剔除、无菌保护、急停联锁全部依靠继电器硬接线实现，洁净车间长期恒温运行、设备启停频繁，易出现线路触点老化、信号接触不良问题，每月出现多次联锁误触发、信号失效情况，轻则导致产线无故停机、批次生产中断，重则引发不合格药品流入下道工序，存在严重的生产质量与合规风险。
4. 生产数据无法自动归档，GMP合规追溯缺失。工位所有工艺数据、设备运行数据、环境洁净数据仅存储在施耐德PLC本地，无统一数据采集器实现数据自动上传，无法对接MES、LIMS合规系统。所有生产记录、设备运维记录、工艺参数记录全部依靠人工手写填报，数据时效性差、准确率低、可追溯性不足，无法满足医药行业GMP审计、批次溯源、质量追责的硬性合规要求，厂区工业物联网数字化合规建设严重滞后。
5. 故障排查难度大，精密产线停机损失高昂。两套独立总线网络结构复杂，出现工艺偏差、设备联动异常、数据断层问题时，运维人员需要分别排查EtherNet/IP与DeviceNet两套总线系统，故障定位缓慢、排查周期长，单次异常停机耗时久。医药无菌产线停机不仅会造成药液原料报废、批次作废，还会严重影响生产交付，给企业带来高昂的经济损失。

五、整体解决方案设计

本项目严格遵循医药GMP改造规范，坚持利旧原有高端工控设备、不停产分段施工、零工艺改动、合规升级的核心原则，依托塔讯TX131智能网关的高性能协议转换能力，搭建双向高速、稳定、合规的总线通讯链路，彻底破除数据孤岛，实现无菌灌装产线自动化联动、数字化追溯、合规化管控，全方位解决生产与合规痛点。

1. 网络参数合规规划：独立划分洁净车间专用控制网段，完全隔离办公网络与外网，杜绝网络干扰影响精密生产。罗克韦尔5380 EtherNet/IP主站IP地址：192.168.7.70，网关EIP从站IP地址：192.168.7.71；DeviceNet总线波特率设置为250kbps，适配医药精密设备低速高稳数据传输需求，规避高速传输带来的信号干扰，施耐德Quantum DeviceNet主站站号为1，网关DeviceNet从站站号为10，全程无IP冲突、无站点重叠，网络运行稳定合规。
2. 双向精准数据映射：严格按照医药工艺合规要求配置数据点位，正向数据下发（罗克韦尔5380→施耐德Quantum）：批次灌装配方、精准剂量设定、生产节拍参数、洁净环境设定值、设备启停指令、工艺复位信号、批次切换参数等42组核心工艺控制数据；反向数据上传（施耐德Quantum→罗克韦尔5380）：实时灌装剂量偏差、伺服运行状态、洁净室温湿度、风压压差、设备故障代码、工艺异常标记、生产完成计数、设备运行时长等48组采集数据，依托网关高精度数据采集器实现寄存器一对一精准绑定、毫秒级时序同步，保障数据精准可追溯。
3. 软件联锁安全升级：彻底淘汰老旧继电器硬接线联锁方式，通过TX131工业网关总线数据交互实现软件级闭环安全联锁。总控系统实时抓取工位灌装精度、环境参数、设备运行状态，一旦出现剂量超差、温湿度超标、设备故障、无菌环境异常等工况，自动触发设备停机、产品剔除、产线锁定机制，杜绝不合格产品生产，从根源保障无菌制剂生产质量与生产安全。同时配置网关断线保持、故障自锁、数据断点续传功能，通讯异常时设备保持稳态、数据自动缓存，避免批次数据丢失与生产中断。
4. 数字化合规体系搭建：依托网关物联网网关上云能力，将全线生产工艺数据、设备运行数据、洁净环境数据、故障异常数据实时上传厂区MES、LIMS、SCADA与医药物联网合规平台，实现生产数据自动归档、工艺全程追溯、异常实时告警、合规报表自动生成，完全满足GMP审计的数据溯源要求，补齐产线工业物联网数字化合规短板，全面提升产线工业自动化精密生产与智能管控水平。

六、项目分步实施过程

结合生物医药无菌产线GMP高合规、零污染、不可长时间停机、工艺零改动的严苛要求，本项目采用离线仿真组态、错峰无尘施工、分段单路调试、空载联调校验、小批次试产、合规校准、验收交付的标准化实施流程，全程规避工艺污染、生产中断与合规风险，整体实施周期20天，各阶段精细化实施内容如下：

第一阶段：现场勘测、合规点位梳理与离线组态配置

项目启动后，组织医药自动化工程师、GMP合规专员、设备运维团队联合开展无尘现场勘测，严格遵循洁净车间施工规范，全面核对罗克韦尔5380、施耐德Quantum PLC固件版本、总线参数、寄存器读写权限、工艺联锁逻辑，逐一梳理生产控制点位、工艺采集点位、安全联锁点位、合规追溯点位、故障报警点位，编制医药工艺专用双向数据映射对照表，严格规避地址冲突、数据错乱、读写权限不匹配问题。结合无菌制剂批次生产、精密灌装、环境管控的核心工艺逻辑，敲定合规化数据交互清单。随后搭建无尘离线仿真平台，安装对应编程软件与网关配置工具，导入官方标准EDS组态文件，可视化拖拽完成双向寄存器数据绑定，精准配置网关刷新周期、数据滤波系数、异常数据标记、本地缓存时长、断线自锁机制等核心参数。离线多次模拟批次换产、工艺微调、设备故障、通讯断连、环境超差等真实工况，反复校验总线协议转换稳定性与数据时序精准度，确保所有配置符合GMP数据合规要求，最终固化组态文件，为现场施工调试筑牢合规基础。

第二阶段：无尘标准化硬件安装与屏蔽布线施工

严格遵循医药洁净车间无尘、无粉尘、无油污、防静电施工标准，利用车间批次生产间隙窗口期开展硬件安装与布线作业。将TX131工业网关卡扣固定于洁净控制柜标准DIN导轨，预留充足散热空间，避免车间恒温环境积热，设备安装平整牢固、无粉尘残留。网关采用独立24VDC隔离稳压电源供电，加装防静电、抗浪涌保护模块，适配洁净车间稳定供电要求，杜绝电压波动影响精密数据传输。通讯线缆全部采用医药级双层屏蔽线缆，单独穿无尘阻燃管敷设，严格区分强弱电线路，与动力电缆、伺服驱动线路物理隔离，彻底规避电磁干扰导致的数据偏差。EtherNet/IP、DeviceNet线路规范加装终端匹配电阻，所有屏蔽层单点可靠接地，接地电阻控制在4Ω以内。施工完成后开展无尘清洁消杀、线路通断检测、绝缘检测、防静电检测，完成施工台账归档，确保施工全程符合GMP洁净规范。

第三阶段：分链路合规调试与双向通讯优化

为规避调试过程工艺异常、设备误动作、批次报废风险，采用单链路独立调试、单向数据校验、双向闭环联调、故障模拟合规校验的逐级调试方案。首先将离线固化的组态文件与PLC参数下载至现场设备，重启固化所有参数，逐一核对网络IP、总线波特率、设备站号、数据映射参数与合规方案完全一致。独立调试EtherNet/IP总线链路，确认罗克韦尔5380主站稳定识别网关从站设备，链路无丢包、无超时、无数据抖动，通讯状态全程稳定；再独立调试DeviceNet总线链路，验证施耐德Quantum主站正常挂载网关从站节点，总线负载率合理、无站点冲突、信号传输稳定。单链路调试合格后，打通双向闭环数据通讯，逐组校验批次工艺参数、灌装指令、环境设定值的下发精度，同步核对工位灌装数据、环境参数、设备状态、故障代码的上传实时性与时序准确性。多次模拟工艺超差、设备故障、通讯断线、环境异常等工况，校验网关协议转换实时性、软件联锁安全性、合规数据标记准确性。结合医药精密灌装工艺要求，精细化微调网关数据刷新与滤波参数，将数据同步延迟稳定控制在15ms以内，完全满足无菌制剂高精度、零偏差的生产管控需求。

第四阶段：72小时空载拷机、小批次试产与合规参数校准

完成通讯调试后，启动72小时不间断空载合规拷机测试，全程监测网关总线运行状态、数据采集器数据准确率、链路稳定性、时序同步性，全程记录通讯延迟、数据偏差、设备运行状态，确保空载工况零报错、零断连、零数据异常，验证系统长期稳定运行能力。空载测试达标后，启动小批次无菌制剂试产，模拟真实批次换产、工艺微调、常态化生产工况，重点校验工艺参数自动下发、设备精准联动、环境自动调控、异常自动剔除、数据自动归档的整体效果。针对试产过程中的细微数据偏差，精细化校准数据映射关系与滤波参数，迭代优化联锁逻辑与数据时序，彻底解决原有工艺波动、参数滞后、追溯断层等问题。同步完成网关与MES、LIMS、SCADA合规系统的对接调试，实现生产、设备、环境、故障全维度数据自动采集、可视化展示、异常告警、全程合规追溯，全面补齐产线数字化管控短板。

第五阶段：资料归档、合规培训与项目竣工验收

项目试运行稳定、所有工艺指标、安全指标、合规指标全部达标后，整理全套GMP标准化工程资料，包含无尘施工图纸、接线台账、网关组态备份、PLC程序备份、数据映射合规表、调试日志、72小时试运行报告、设备运维合规手册，完成规范化归档，满足后期GMP审计查阅需求。针对车间工艺、运维、合规管理人员开展分层专项培训，讲解网关日常合规巡检、参数规范调整、总线故障排查、数据追溯查询、远程运维操作，普及异构总线协议组网合规运维知识，保障现场人员可独立完成日常运维与合规自查。联合甲方生产、质量、设备、合规多部门开展整体竣工验收，核验通讯稳定性、工艺精度、安全联锁、数据采集、合规追溯等全部核心指标，验收合格后项目正式交付常态化合规投产。

七、项目实施前后量化效果对比

八、项目总结

本次生物医药无菌制剂灌装产线改造项目，依托塔讯TX131-RE-DNS/EIS智能网关强大的硬件级协议转换能力，成功打通罗克韦尔5380 EtherNet/IP总线与施耐德Quantum DeviceNet总线的异构通讯链路，在完全利旧原有高端工控设备、不改动核心工艺、不影响合规生产的前提下，低成本解决了医药产线长期存在的总线数据孤岛、工艺联动滞后、数据追溯缺失、人工误差偏大的核心痛点。该网关集成工业网关、物联网网关、高精度数据采集器多重核心功能，不仅实现了无菌灌装工艺参数自动同步、设备毫秒级精密联动、软件级安全联锁，彻底杜绝人工操作带来的质量偏差与安全隐患，还搭建起医药产线标准化工业物联网合规数据底座，实现全流程生产数据、设备数据、环境数据的自动归档与全程追溯，完美契合GMP审计合规要求，大幅提升无菌灌装产线工业自动化精密生产能力与数字化合规管控水平。
