MOSFET，让机器人关节“活”起来的隐形冠军
每一次机器人手臂的精准抓取，每一处灵巧关节的流畅转动，背后都有一群“隐形冠军”在高效协同。在关节驱动板微小的空间内，MOSFET正以每秒数万次的高速开关，将控制指令转化为精确的扭矩与速度。
作为三相逆变电路中的核心功率开关器件，MOSFET不仅是能量转换的“咽喉”，更是决定机器人关节效率、响应速度与长期可靠性的关键元件。它的选型，是一场融合电气性能、热力学、电磁兼容性（EMC）与机械布局的系统工程。
关节驱动的核心挑战：为何MOSFET是关键？

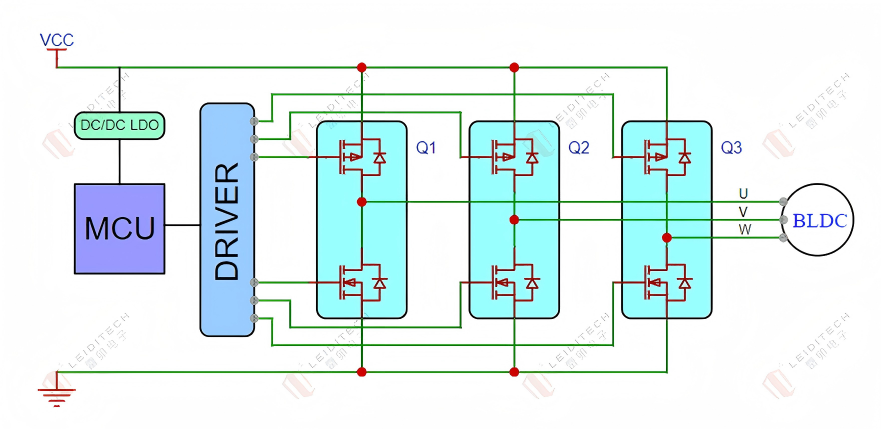

现代机器人关节普遍采用无刷直流电机（BLDC）或磁场定向控制（FOC）电机，其驱动架构为三相全桥逆变电路，由六个MOSFET组成上下桥臂，将直流母线电压转化为三相交流电驱动电机旋转。
在此拓扑中，MOSFET承担着高频功率开关的角色，直接影响三大核心指标：
| 指标 | 影响机制 |
| 系统效率 | 导通电阻Rds(on)决定导通损耗；开关速度影响开关损耗。在高负载下， MOSFET损耗可占总功耗60%以上 |
| 动态响应 | 更快的开关速度→更高PWM频率→提升电流环带宽→实现更迅捷、精准的动作响应 |
| 可靠性与温升 | 关节空间狭小，散热困难。 MOSFET的导通与开关损耗直接转化为热量，若热管理不当，易引发热失控或寿命衰减 |
MOSFET不仅是“开关”，更是系统性能的瓶颈所在。
选型实战：科学决策，避免“纸上达标”
选型四步法
上海雷卯EMC小哥总结MOSFET选型应遵循以下步骤：
| 步骤 | 关键考量 | 推荐做法 |
| ①沟道选择 | N沟道 vs P沟道 | -低压侧开关：优先选用N-MOS(驱动简单、型号丰富)
-高压侧开关：使用P-MOS或N-MOS+自举电路 |
| ②电压与电流 裕量 |
Vds /Id设计余量 | -Vds应高于母线电压50%~100%(如24V系统选40V以上)
-考虑急停反冲、母线波动、电容放电等瞬态尖峰 |
| ③导通损耗优化 | Rds(on)与温升平衡 | -使用公式P=I²×Rds(on)估算导通功耗 -优先选择低温升设计，尤其在密闭关节腔体内 |
| ④开关性能权衡 | 栅极电荷Qg vs Rds(on) |
-Qg越小，开关损耗越低，支持更高频率。
-存在“Rds与Qg权衡”的问题：低Rds往往伴随高Qg，需根据频率需求取舍 |
特别提醒：数据手册首页参数不足以判断实际表现，务必查阅 特性曲线图如 Vds(on)@IdVds(on),Rds(on)(T)进行综合评估 。
雷卯电子 N+P 合封 MOSFET 解决方案
雷卯电子推出N+P合封MOSFET，专为机器人关节驱动优化，在集成度、一致性与可靠性方面具备显著优势，列出部分型号。
| 型号 | NMOS 参数 | PMOS 参数 | 综合评价 | 推荐应用 |
| LM3D40NP02 | 20V,40A, Rds(on)=5.3 mΩ | -20V,30A, Rds(on)=10.5 mΩ | ✔高性价比全能选手 - 低导通损耗（尤其NMOS) - 支持中高电流输出 - 封装紧凑，PDFN3x3 | 中等功率关节（如前臂、手腕） |
| LM4606 | 20V, 7A, Rds(on)=13 mΩ | -20V, -6A, Rds(on)=30mΩ | ✔小型化低功耗代表作 - 小电流下保持良好导通特性 - 封装SOP-8 | 微型伺服、传感关节、消费级机器人部件 |
| LMAK68NP04 | 40V, 68A, Rds(on)=4.5mΩ | -40V, -47A, Rds(on)=12mΩ | ✔高压大电流主力型： - 功率密度高，适合大扭矩关节 - 封装TO-252-4 | 大功率关节（如腰部、大腿、髋部） 需承受冲击负载或再生制动场景 |
LM3D40NP02，LM4606，LMAK68NP04等等。
另也可用单颗NMOS +单颗PMOS 组成上下桥臂。
超越数据手册：系统级设计才是决胜关键
优秀的器件只是起点，真正的性能来自系统级工程实践。雷卯EMC小哥整理如下：
热管理：生命线级别的设计
利用 PCB 铜层、导热过孔（via）、导热界面材料（TIM）将热量传导至外壳。
必须进行热仿真，基于 RθJC（结到壳热阻）和实际散热条件计算结温。
关键部位建议集成温度传感器，实现过温降额保护。
驱动与布局优化
| 要素 | 最佳实践 |
| 驱动回路 | 驱动IC紧靠MOSFET栅极，缩短走线，降低寄生电感 |
| 去耦网络 | 在母线与VDD引脚旁配置分层电容：100μF+100nF+10nF,抑制高频噪声 |
| 对称布线 | 三相桥臂保持电气与热对称，避免局部热点 |
| 栅极电阻 | 适当串联10-22Ω电阻抑制振铃，兼顾开关速度与EMI |
保护电路不可或缺
欠压锁定（UVLO）：防止低电压异常启动
温度监控（TMP）：实时监测结温，预防热击穿
“没有保护的MOSFET就像没有保险的安全带。”——堵转、急停等极端工况必须被充分考虑。
未来展望：向更高密度、更智能迈进
随着仿生人形机器人迈向 31自由度以上 的复杂结构 ，对MOSFET提出更高要求：
更高功率密度 → 需采用 DFN、PowerFLAT 等先进封装。
更高开关频率（>100kHz）→ 推动低Qg低Crss 器件应用。
更强智能化 → 集成驱动+保护功能的 智能半桥模块 成趋势。
宽禁带半导体（SiC/GaN）已在高端场景试点，未来有望打破硅基极限。
雷卯电子将持续深耕功率半导体领域，从硅基优化走向新材料探索，助力机器人实现“更强、更灵、更稳”的运动生命力。
总结：专业选型建议清单（工程师版）
| 设计维度 | 推荐策略 |
| 电压选型 | 24V系统选40V耐压，预留≥50%裕量 |
| 电流选型 | 连续工作电流≤标称值60%,留足瞬态余量 |
| Rds(on) | 越低越好，重点关注高温下的表现 |
| 封装选择 | 优先DFN等微型高散热封装 |
| 驱动方式 | 高速应用必用专用驱动IC(>2A peak drive) |
| 系统防护 | TVS+过流比较器+温度监控三位一体 |
| 布局原则 | 对称、紧凑、低感、强散热 |
MOSFET虽小，却是机器人运动之魂。一次成功的选型，不只是参数的堆砌，而是对系统边界、工况演化与可靠性极限的深刻理解。
雷卯电子愿以高性能器件与深度技术支持，成为每一位机器人工程师背后的坚实伙伴，共同赋予机械以生命的律动。
