基于LKAD9653QF四通道16位125MSPS ADC的行波测距数据采集解决方案

电力线路发生故障时，故障点会产生一个暂态阶跃信号，该信号沿线路向两端传播，称为“行波”。架空线路中行波传播速度约为300m/μs，电力电缆中约为200m/μs。行波测距的基本原理是利用行波波头到达线路两端的时间差来计算故障点位置——单端行波法测距公式为x = v·Δt/2，双端行波法为x = (L + v·(tA - tB))/2。

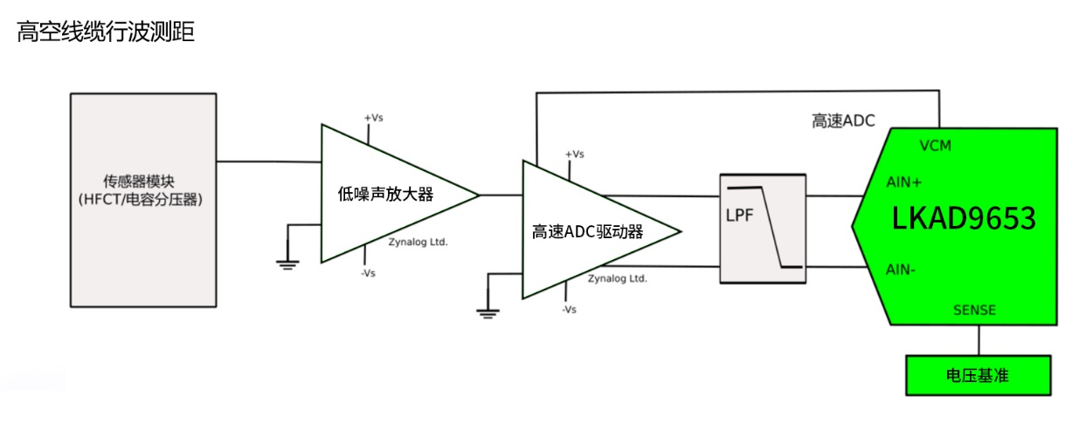

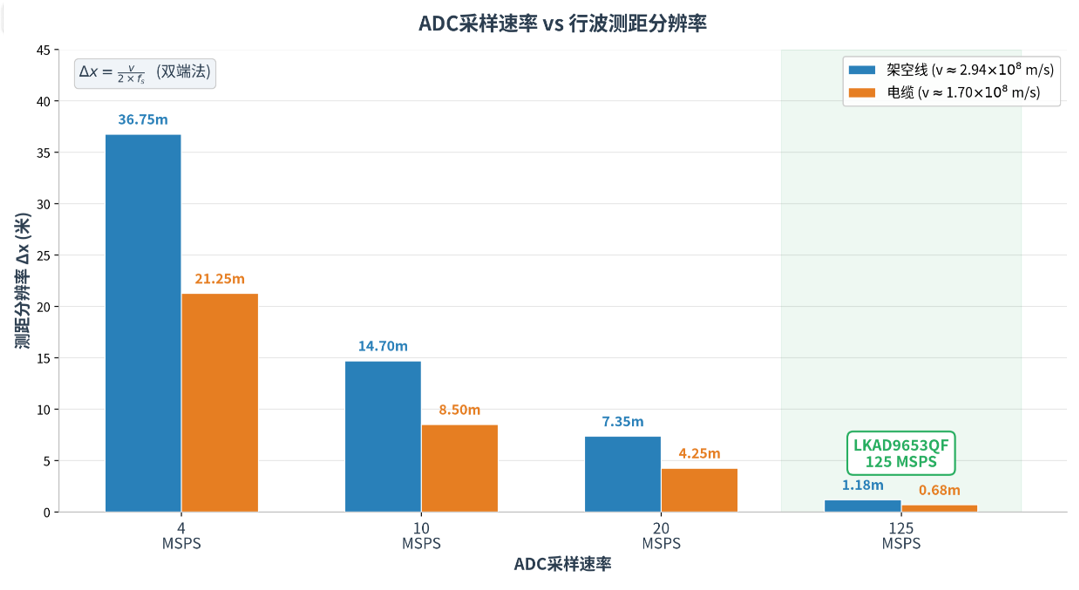

行波测距的核心挑战在于对高速暂态信号的精确捕捉。行波波头持续时间极短，上升沿陡峭，要求数据采集系统具备足够高的采样速率才能准确还原波头形态。采样率直接决定理论测距分辨率：Δx = v/(2fs)。以架空线路为例，4MSPS采样率对应约37.5米分辨率，10MSPS提升至15米，20MSPS可达7.5米。实际工程中，测距精度还受波速估计误差、时钟同步精度、模拟前端带宽及算法等因素影响。

当前行业痛点之一在于高速ADC的国产化率较低，高性能数据转换器长期依赖进口，制约了电力装备的自主可控进程。

二、LKAD9653QF在行波测距方案中的核心作用

瓴科微LKAD9653QF是一款四通道、16位、125MSPS高速模数转换器（ADC），采用1.8V单电源供电，QFN48封装（7.00mm×7.00mm×0.75mm）。在行波测距系统中，LKAD9653QF承担以下关键职能：

1. 高速数据采集
   行波信号频率成分丰富，需在MHz级以上采样率下完成捕获。LKAD9653QF最高支持125MSPS采样率，远超行波测距常规需求（4~20MSPS），为系统预留了充足的采样裕量。更高的采样率意味着更精细的波头时间分辨率，直接转化为测距精度的提升。

1. 多通道同步采样
   行波测距常需同时对多路模拟信号（如三相电压/电流）进行采集。LKAD9653QF集成四个独立ADC通道，各通道可同步采样，确保不同通道间无相位偏差，满足多相线路故障分析的需求。

2. 高保真信号还原
   行波波头幅度小、上升沿快，要求ADC具备优异的动态性能。LKAD9653QF在10MHz输入频率下SNR达6dBFS，SFDR为83.1dBc；16位分辨率提供精细化量化，INL典型值±4.5LSB、DNL典型值±0.7LSB。这些指标保证了行波微弱特征信号的高保真采集，避免因量化噪声或谐波失真导致波头误判。

3. 低功耗与小尺寸设计
   行波测距终端常部署于户外配电线路，对功耗和体积有严格要求。LKAD9653QF每通道功耗仅155mW（125MSPS下），四通道总功耗约620mW，配合QFN48紧凑封装，有利于实现低功耗、小型化的终端设计。

5. 灵活的时钟与同步机制
   LKAD9653QF内置输入时钟分频器（1~8整数倍分频），支持通过SYNC引脚实现多片ADC的时钟同步。这一特性对于双端行波测距方案尤为关键——线路两端设备需保持严格的时间同步，SYNC功能配合GPS授时，可实现μs级的时间对准，确保双端时差测量的准确性。

三、方案优势

基于LKAD9653QF的行波测距方案具备以下核心优势：

1. 性能冗余，面向未来
   125MSPS采样率远超当前行波测距主流需求（4~20MSPS），为系统提供了充足的性能余量。一方面可支持更高阶的算法（如小波分析、神经网络波头识别），另一方面可适应未来智能电网对更高测距精度的要求。
2. 国产自主，供应链安全
   瓴科微立足上海张江，以自主可控的ADC数据转换技术为核心。LKAD9653QF的推出为电力装备提供了可靠的国产高速ADC选型，降低对进口器件的依赖，保障供应链安全。
3. 集成度高，BOM精简
   四通道集成方案减少外围器件数量，降低PCB面积和系统成本。8V单电源供电简化电源设计，内置基准电压源和片内采样保持电路进一步减少外围元件。
4. 接口友好，易于集成
   串行LVDS输出接口便于与FPGA/ASIC直接连接，数据时钟输出（DCO）和帧时钟输出（FCO）为数据捕获提供便利。SPI接口支持灵活的寄存器配置，适应不同系统需求。

5. 宽温工作，适应严苛环境
   工作温度范围-40℃~+105℃，满足户外电力设备的环境适应性要求。

四、结语

行波测距是实现智能电网“看得见、测得准、断得快、恢复快”的关键技术之一。瓴科微LKAD9653QF高速ADC以其125MSPS采样率、16位分辨率、四通道同步采样、低功耗等特性，为行波测距系统提供了高性能、高集成度的数据采集核心器件。从器件性能到系统适配，LKAD9653QF为电力终端设备厂商提供了兼具性能与供应安全的国产化解决方案。
