在5G通信、卫星导航、雷达、频率计量等高精度电子系统中，时钟信号的稳定性直接影响整个系统的同步和测量精度。
普通晶振已经能够满足大量消费电子和工业设备的需求，但当系统对频率稳定度的要求从ppm级进一步进入ppb级，工程师就会开始关注一种更高精度的时钟器件——恒温晶振OCXO。
它的思路其实很直接：既然温度变化会影响晶体频率，那就不要让晶体跟着外界温度变化。
OCXO通过内部恒温结构，把晶体控制在一个相对稳定的温度环境中，从而降低温度变化对输出频率的影响。
一、为什么OCXO能做到ppb级稳定度？
石英晶体本身具有非常好的频率稳定特性，但它同样会受到温度变化影响。
普通石英晶振工作时，环境温度升高或降低，晶体的振动特性会随之发生变化，最终表现为输出频率产生偏移。
也就是检测温度变化，再通过补偿电路修正频率。
而OCXO采取的是另一条路线：直接把晶体放进一个恒温环境里。

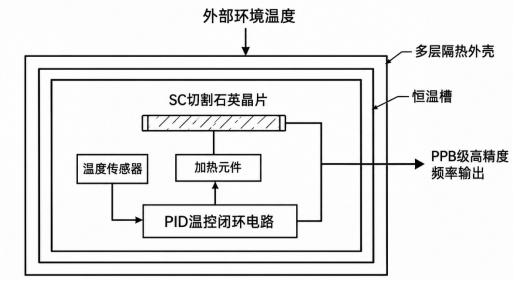

OCXO内部通常包含石英晶体、加热元件、温度检测元件以及温度控制电路。系统持续检测恒温区域的温度，并根据温度变化调节加热功率，让晶体尽量保持在稳定的工作温度。
这样一来，外部环境从低温到高温变化时，晶体实际感受到的温度变化就会小很多。
因此，在高精度频率控制领域，OCXO能够实现从ppm级向ppb级稳定度迈进。
需要注意的是，具体能够达到多少ppb，取决于晶体切型、恒温控制方案、电路设计以及具体产品规格，不能简单用一个固定数值代表所有OCXO。
二、OCXO里面的“恒温箱”是怎么工作的？
OCXO之所以体积通常比普通晶振更大，核心原因就在于内部增加了一套恒温控制结构。
可以把它简单理解成一个很小的“恒温室”。
第一步：加热，设备启动后，加热元件开始工作，让内部恒温区域快速达到设定温度。
第二步：检测，温度传感器持续监测恒温区域的实际温度。
第三步：反馈控制，控制电路根据检测结果动态调整加热功率。当温度接近目标值后，加热器不再持续全功率工作，而是进入精细调节状态。
第四步：稳定输出，晶体长期处在相对稳定的温度环境中，外界温度变化对晶体频率的影响因此被明显降低。
部分高性能OCXO还会采用特殊的晶体切型，例如SC-cut，以进一步改善温度特性。
所以，OCXO真正的技术难点并不是简单增加一个加热器，而是晶体、恒温结构、温度检测和控制电路之间的整体配合。
三、OCXO主要用在哪些地方？
OCXO并不是普通电子产品的“升级版晶振”，它更适合对频率稳定度、同步精度和相位噪声有较高要求的系统。
1. 通信系统
在5G基站、核心通信设备以及高精度同步系统中，稳定的频率基准非常重要。
当系统需要长时间保持精准同步时，OCXO可以作为高稳定度参考时钟，为后级设备提供可靠的频率基准。
2. 雷达与无线通信
雷达、测试仪器以及部分高端无线通信设备，对参考频率的稳定度和相位噪声比较敏感。
频率源一旦出现明显漂移，就可能进一步影响信号生成、接收和测量结果，OCXO常被用于这类高精度频率参考场景。
3. 电子测量仪器
频率计、频谱分析仪、信号发生器等设备，本身就是用来测量或者产生高精度信号的。
如果内部参考时钟不够稳定，仪器自身的测量精度也会受到影响。
因此，高稳定度OCXO是很多高端电子测量设备的重要频率基准之一。
4. 导航与授时系统
卫星导航、授时设备以及一些需要高精度时间同步的系统，也需要稳定的频率参考。
在GNSS信号受到干扰或者暂时不可用的情况下，高稳定度本地振荡器可以帮助系统维持一定的时间和频率稳定性。
四、OCXO是不是精度越高越好？
也不是，OCXO的优势很明显，但它同样有自己的代价。
首先是功耗：因为内部需要持续进行温度控制，OCXO通常比普通晶振、TCXO消耗更多电能。
其次是启动时间：刚上电时，恒温区域需要从环境温度升到目标温度，因此通常需要一定预热时间才能进入最佳稳定状态。
另外，OCXO的结构和控制电路更加复杂，体积、成本和设计难度也通常高于普通晶振。
所以工程师在选型时不能简单理解为：“精度越高，应该用OCXO。”
如果系统只需要ppm级频率稳定度，TCXO甚至普通有源振荡器就可能已经足够。
只有当系统真正需要更高频率稳定度、较低相位噪声或者长期频率保持能力时，OCXO的价值才会体现出来。
五、OCXO选型需要关注哪些参数？
实际选型时，除中心频率，还建议重点确认以下指标：
频率稳定度：确认全温范围内的频率偏差是否满足系统要求。
相位噪声：对于通信、雷达和高精度测量设备尤其重要。
老化率：长期运行时，输出频率会发生缓慢变化，因此需要关注年老化指标。
预热时间：如果设备要求快速启动，需要重点关注。
功耗：持续恒温意味着更高的功耗，需要结合系统电源设计评估。
工作温度：确认产品能够覆盖设备实际工作环境。
输出方式：根据后级电路选择CMOS、LVPECL、LVDS等合适的输出形式。
封装尺寸：高性能OCXO通常比普通晶振占用更大的PCB空间，需要提前预留。
六. OCXO解决的不是“频率高”，而是“频率要稳”
从普通晶体到TCXO，再到OCXO，本质上都是在解决同一个问题：怎样让时钟频率尽可能稳定。
普通晶振满足的是大量基础时钟需求；TCXO通过温度补偿进一步改善频率稳定度；而OCXO则通过主动恒温，把晶体工作环境控制在相对稳定的温度范围内，从而实现更高等级的频率稳定性。
所以，OCXO真正的价值并不是“频率更高”，而是在复杂温度环境和长期运行条件下，依然能够提供稳定可靠的频率基准。
对于5G通信、雷达、导航授时、电子测量仪器等对时钟性能要求较高的系统，OCXO仍然是一种重要的高稳定度频率控制方案。
晶科鑫（SJK）持续布局高精度频率控制产品，覆盖无源晶体、有源振荡器、TCXO、VCXO、OCXO等多个产品系列，可根据不同应用对频率、稳定度、温度范围、相位噪声、功耗和封装等要求进行选型匹配。
对于高精度电子系统来说，一颗晶振看起来很小，但它提供的，可能是整个系统最重要的那把“尺子”。
