交通灯设计Verilog代码VIVADO PYNQ-Z2开发板

名称：交通灯设计Verilog代码VIVADO  PYNQ-Z2开发板

软件：VIVADO

语言：Verilog

代码功能：

交通灯设计（最后3秒闪烁）

交通灯分为主路和支路，两条路均为：红灯33秒，绿灯30秒，黄灯3秒。

主路为红灯时支路为绿灯和黄灯，支路为红灯时主路为绿灯和黄灯。

且红灯最后3秒会闪烁，绿灯最后3秒也会闪烁，黄灯不闪烁。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

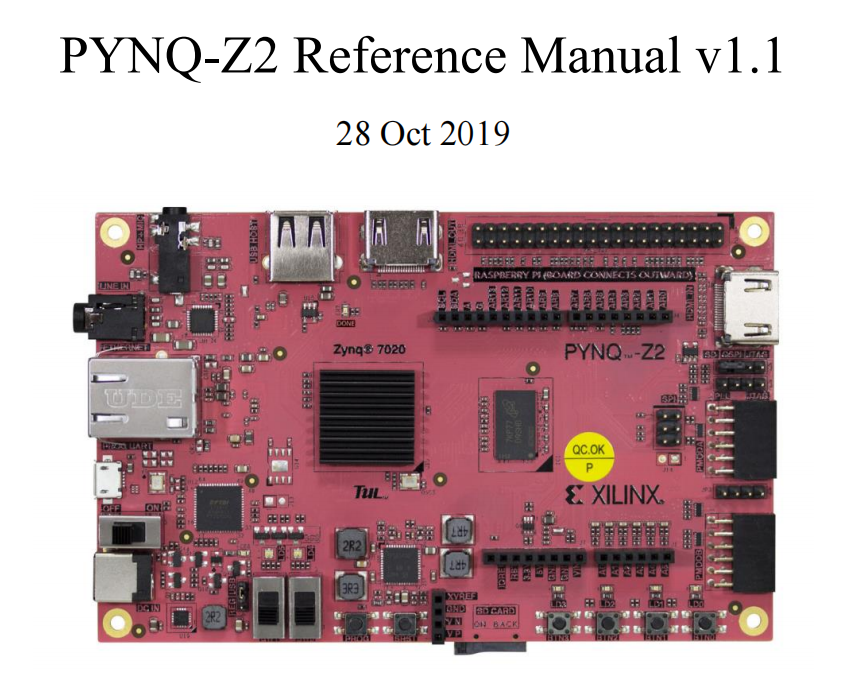

本代码已在PYNQ-Z2开发板验证，PYNQ-Z2开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

1. 功能描述

交通灯分为主路和支路，两条路均为：红灯33秒，绿灯30秒，黄灯3秒。主路为红灯时支路为绿灯和黄灯，支路为红灯时主路为绿灯和黄灯。且红灯最后3秒会闪烁，绿灯最后3秒也会闪烁，黄灯不闪烁。

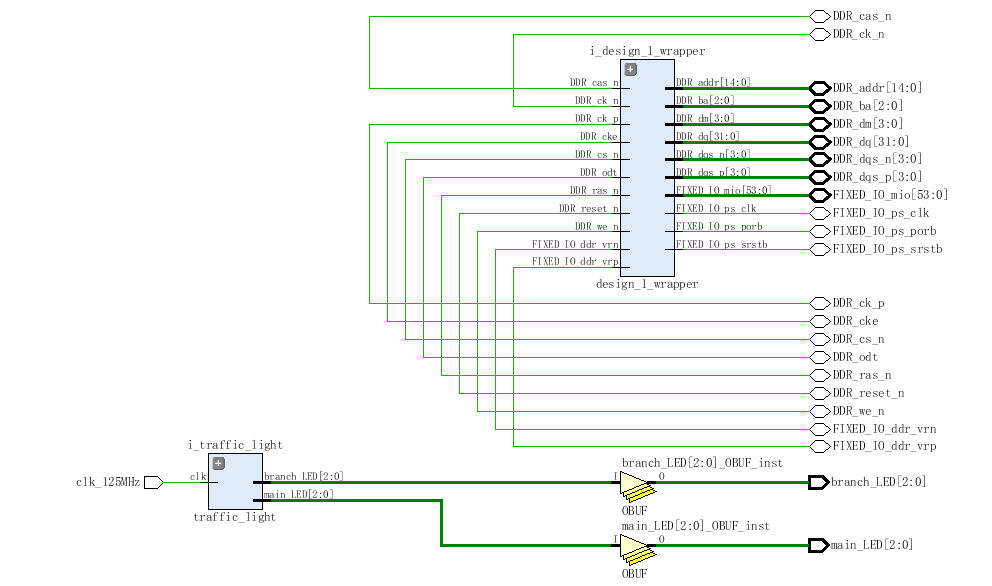

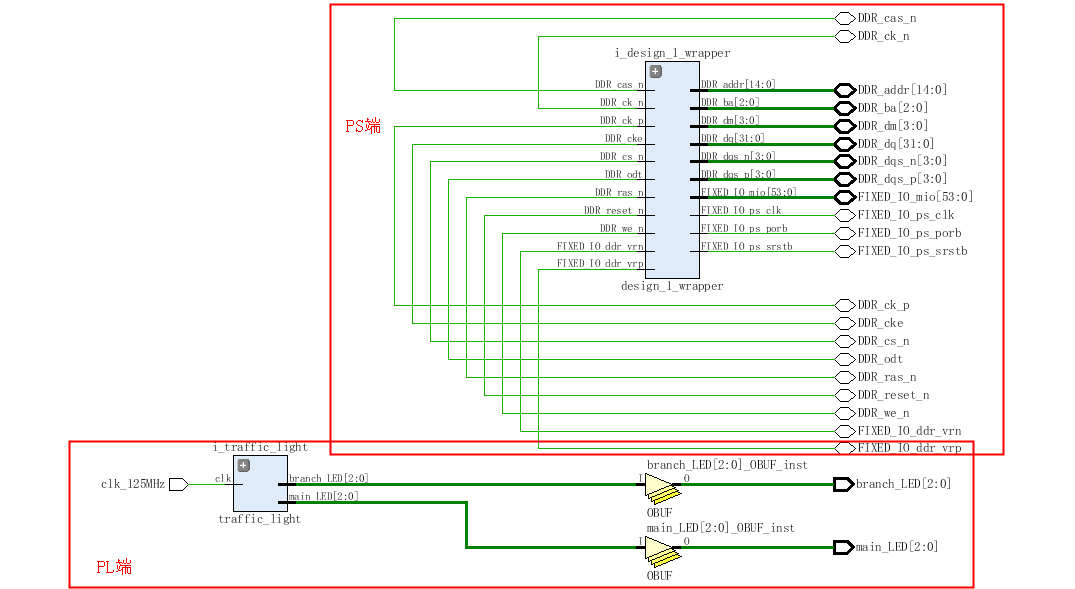

2. 系统框图

交通灯模块

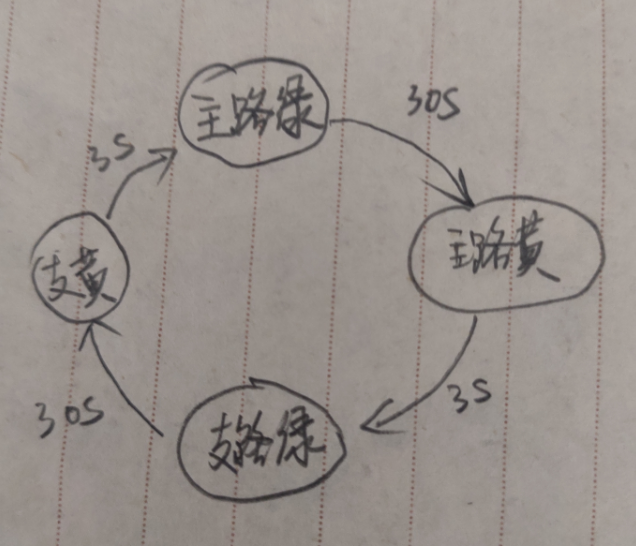

3. 流程图

4. 仿真图

部分代码展示:

/*
红->绿 绿->黄 黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
//设路口A为主路，路口B为支路
module traffic_light(
input clk,//时钟
//led 1亮0灭
output [2:0]main_LED,//主路灯
output [2:0]branch_LED//支路灯
);
wire clk_1Hz;
wire main_red_led;//主路灯
wire main_green_led;//主路灯
wire main_yellow_led;//主路灯
wire branch_red_led;//支路灯
wire branch_green_led;//支路灯
wire branch_yellow_led;//支路灯
//led 1亮0灭
assign main_LED[0]=main_red_led;//主路灯
assign main_LED[1]=main_green_led;//主路灯
assign main_LED[2]=main_yellow_led ;//主路灯
assign branch_LED[0]=branch_red_led;//支路灯
assign branch_LED[1]=branch_green_led;//支路灯
assign branch_LED[2]=branch_yellow_led ;//支路灯
//分频模块
div div100
(
. clk(clk),
. clk_out(clk_1Hz)
);
///////////////////////////////
////////////////////////////////
//交通灯控制模块
led led(
. clk_1Hz(clk_1Hz),
. main_red(main_red_led),//主路灯
. main_green(main_green_led),//主路灯
. main_yellow(main_yellow_led),//主路灯
. branch_red(branch_red_led),//支路灯
. branch_green(branch_green_led),//支路灯
. branch_yellow(branch_yellow_led)//支路灯
);
endmodule
