引言
在物联网设备和智能硬件快速发展的今天，语音播报功能已成为众多电子产品不可或缺的一部分。从智能家居的语音提示，到工业设备的故障报警，再到消费电子的交互反馈，语音芯片扮演着越来越重要的角色。
WT588F系列语音芯片，特别是WT588F08A-8S型号，凭借其大容量Flash存储、高性能DSP处理能力和灵活的控制接口，成为语音播报类应用的理想选择。本文将深入探讨如何基于WT588F08A-8S设计680秒语音存储方案，为工程师提供完整的技术参考。
一、WT588F08A-8S芯片核心特性
1.1 主要技术参数

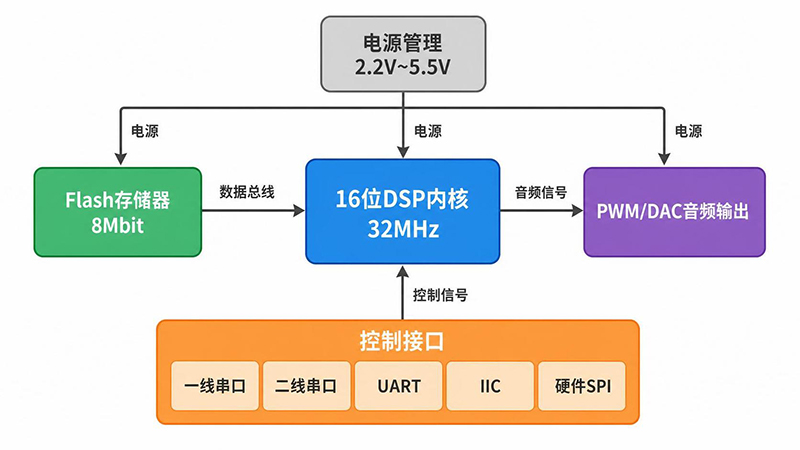

WT588F08A-8S是唯创知音电子推出的一款16位DSP语音芯片，内置8Mbit Flash存储器，其核心特性包括：
存储容量：8Mbit Flash，支持最长680秒语音存储（8KHz采样率）
工作电压：2.2V ~ 5.5V宽电压范围
音频输出：16位PWM/DAC输出，可直接驱动0.5W/8Ω喇叭
音频格式：支持WAV/MP3格式，WAV格式采样率不超过16KHz，MP3格式不超过24KHz
控制接口：支持一线串口、二线串口、UART、IIC等多种通讯方式
硬件接口：内置硬件SPI接口、UART接口，可为客户提供更多功能定制
MIDI播放：支持6通道MIDI音乐合成
地址空间：支持最多1000段地址
1.2 芯片优势
相比于传统的OTP语音芯片，WT588F08A-8S具有以下显著优势：
可重复烧写：Flash存储器支持反复擦写，便于产品迭代和语音更新
大容量存储：680秒语音存储空间，满足复杂语音提示需求
灵活控制：支持多种MCU控制方式，降低系统复杂度
高音质输出：16位PWM/DAC输出，音质清晰
低成本方案：无需外置Flash，简化BOM成本
二、680秒语音存储方案设计

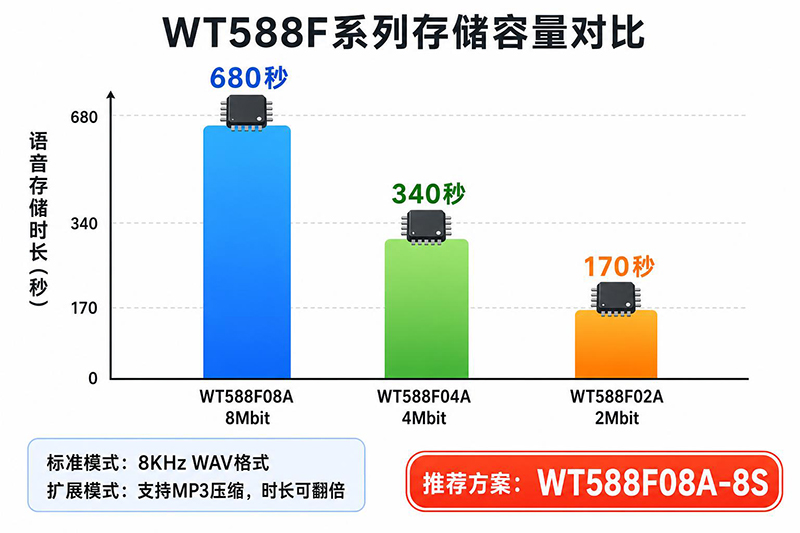

2.1 存储容量计算
WT588F08A-8S内置8Mbit Flash存储器，其存储容量计算如下：
8Mbit = 1MByte = 1024KByte
在不同采样率和压缩格式下，可存储的语音时长：
| 音频格式 | 采样率 | 比特率 | 存储时长 |
| WAV | 8KHz/16bit | 128Kbps | 约680秒 |
| WAV | 16KHz/16bit | 256Kbps | 约340秒 |
| MP3 | 8KHz | 64Kbps | 约1360秒 |
| MP3 | 16KHz | 128Kbps | 约680秒 |
设计建议：为平衡音质和存储容量，推荐使用8KHz WAV格式或64Kbps MP3格式。
2.2 语音分段策略
WT588F08A-8S支持最多1000段地址，合理的分段策略对系统设计至关重要：
方案A：固定时长分段
每段存储10秒语音
可存储68段（680秒 ÷ 10秒）
适用于语音提示内容相对固定的场景
方案B：按功能模块分段
| 功能模块 | 地址范围 | 段数 |
| 系统提示音 | 0000H ~ 001FH | 32段 |
| 操作引导语音 | 0020H ~ 005FH | 64段 |
| 报警提示语音 | 0060H ~ 009FH | 64段 |
| 用户自定义语音 | 00A0H ~ 03E7H | 880段 |
方案C：动态地址分配
使用FFF3H双字节指令动态指定播放地址
支持灵活调用任意段落
适用于复杂交互场景
2.3 语音文件制作流程
步骤1：音频素材准备
使用专业录音设备录制原始音频
采样率建议：8KHz或16KHz
量化位数：16bit
声道：单声道（Mono）
步骤2：音频格式转换
使用Audacity、Adobe Audition等软件编辑音频
导出为WAV格式（PCM编码）
或使用Lame编码器转换为MP3格式
步骤3：语音合成与压缩
使用唯创提供的 VoiceChip 软件进行语音合成
设置合适的压缩参数，平衡音质和容量
生成.bin格式语音文件
步骤4：烧写语音文件
通过USB烧写器连接PC
使用WT588F专用烧写软件
将.bin文件烧写入芯片Flash
三、硬件设计方案

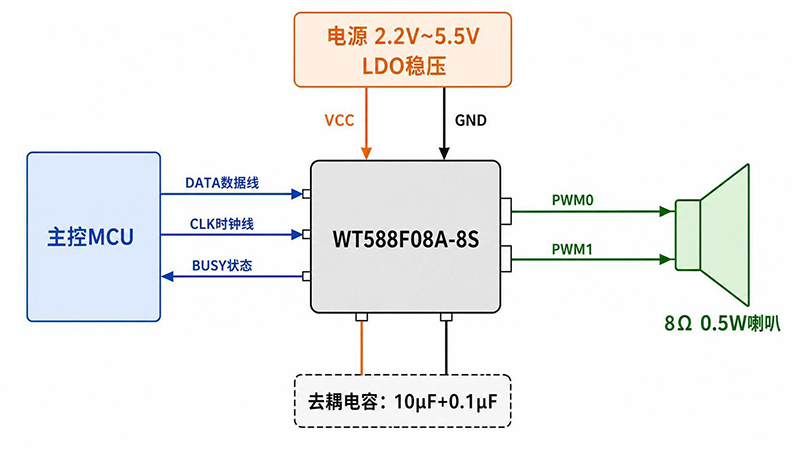

3.1 典型应用电路
| 引脚名称 | 连接对象 | 说明 |
| VCC | 电源正极 | 2.2V ~ 5.5V供电 |
| GND | 电源地 | 接地 |
| DATA | MCU IO1 | 一线串口数据线 |
| CLK | MCU IO2 | 二线串口时钟线 |
| PWM0 | 喇叭- | PWM输出负端 |
| PWM1 | 喇叭+ | PWM输出正端 |
| BUSY | MCU IO3 | 播放状态指示 |
| LED | 状态LED | 工作状态指示 |
| RESET | MCU IO4 | 复位控制（可选） |
| VDD | 3.3V | 内部供电（接去耦电容） |
3.2 电源设计要点
去耦电容配置：VCC引脚附近放置10μF电解电容 + 0.1μF陶瓷电容，GND走线尽量短，保证良好接地
电源纹波控制：推荐使用LDO稳压器供电，电源纹波控制在50mV以内
功耗优化：待机电流小于10μA，工作电流约20mA（典型值），可通过MCU控制RESET引脚实现低功耗
3.3 PCB设计建议
布局原则：芯片尽量靠近喇叭放置，减少音频走线长度；数字地和模拟地分开布局，单点接地
走线规则：PWM输出线宽不小于0.3mm，减少阻抗；DATA/CLK等控制信号走线避免跨越电源分割区；关键信号线加地线屏蔽
ESD防护：所有IO口串联1kΩ电阻；关键引脚增加TVS二极管防护；PCB板边沿预留ESD测试点
四、软件控制方案
4.1 一线串口控制（推荐）
一线串口模式只需占用MCU一个IO口，通过DATA线的高低电平时序传输数据。
通信时序说明：
起始信号：DATA线拉低5ms ~ 20ms
数据格式：8位数据，低位在前
逻辑"1"：600μs高电平 + 200μs低电平
逻辑"0"：200μs高电平 + 600μs低电平
单字节发送代码示例（C语言）：
/*--------------------------------------
;函数名称:Line_1A_WT588F_Single(UC8 DDATA)
;功能描述:实现一线串口通信信号
;输入参数: DDATA为发送数据
;输出参数: 无
;P_DATA 数据IO
;-------------------------------------*/
#define UC8 unsigned char
#define P_DATA P01
void Line_1A_WT588F(UC8 DDATA)
{
UC8 S_DATA, j;
UC8 B_DATA;
S_DATA = DDATA;
P_DATA = 0; // 拉低DATA线
Delay_1ms(5); // 延时5ms（起始信号）
B_DATA = S_DATA & 0X01;
for(j = 0; j < 8; j++)
{
if(B_DATA == 1)
{
P_DATA = 1;
Delay_N10us(60); // 延时600us
P_DATA = 0;
Delay_N10us(20); // 延时200us
}
else
{
P_DATA = 1;
Delay_N10us(20); // 延时200us
P_DATA = 0;
Delay_N10us(60); // 延时600us
}
S_DATA = S_DATA >> 1;
B_DATA = S_DATA & 0X01;
}
P_DATA = 1; // 释放DATA线
}
播放语音示例：
/*--------------------------------------
;函数名称:Play_Voice(UC8 addr)
;功能描述:播放指定地址的语音
;输入参数: addr - 语音地址（0x00 ~ 0xDF）
;-------------------------------------*/
void Play_Voice(UC8 addr)
{
Line_1A_WT588F(0xF3); // 发送播放命令
Delay_1ms(2); // 延时2ms
Line_1A_WT588F(addr); // 发送语音地址
Delay_1ms(5); // 延时5ms
}
/* 使用示例 */
void main(void)
{
Play_Voice(0x01); // 播放地址01H的语音
Delay_1ms(100); // 等待播放完成
Play_Voice(0x02); // 播放地址02H的语音
}
4.2 双字节地址控制
当需要访问超过224段语音时，需使用双字节地址模式（FFF3H指令）。
双字节发送代码示例：
/*--------------------------------------
;函数名称:Line_1A_WT588F_Couple(UI16 USER_DATA)
;功能描述:实现一线串口双字节通信
;输入参数: USER_DATA - 16位数据
;-------------------------------------*/
#define UI16 unsigned int
#define one_line_DATA P01
void Line_1A_WT588F_Couple(UI16 USER_DATA)
{
UC8 i, num_temp;
UC8 B_DATA;
UI16 ddata_temp, pdata_temp;
ddata_temp = USER_DATA;
pdata_temp = ddata_temp & 0X00FF; // 低位准备
pdata_temp <<= 8; // 低字节移到高字节
ddata_temp >>= 8; // 高字节移到低字节
ddata_temp |= pdata_temp; // 高低字节交换合并
num_temp = 16;
one_line_DATA = 0; // 拉低数据线
Delay_10us(500); // 延时5ms
B_DATA = ddata_temp & 0X0001;
for(i = 0; i < num_temp; i++)
{
if(i == 8)
{
one_line_DATA = 1;
Delay_10us(200); // 延时2ms
one_line_DATA = 0;
Delay_10us(500); // 延时5ms
}
one_line_DATA = 1;
if(B_DATA == 0)
{
Delay_10us(20); // 延时200us
one_line_DATA = 0;
Delay_10us(60); // 延时600us
}
else
{
Delay_10us(60); // 延时600us
one_line_DATA = 0;
Delay_10us(20); // 延时200us
}
ddata_temp = ddata_temp >> 1;
B_DATA = ddata_temp & 0x0001;
}
one_line_DATA = 1;
}
播放双字节地址语音：
void Play_Voice_Couple(UI16 addr)
{
Line_1A_WT588F_Couple(0xFFF3); // 双字节播放命令
Delay_1ms(5);
Line_1A_WT588F_Couple(addr); // 发送16位地址
Delay_1ms(10);
}
4.3 BUSY状态检测
通过检测BUSY引脚电平，可判断语音播放状态：
PWM模式：BUSY在20~50ms内变低，表示正在播放
DAC模式：BUSY在70~80ms内变低，表示正在播放
等待播放完成代码示例：
void Wait_Play_Finish(void)
{
Delay_1ms(50); // 等待BUSY变低
while(BUSY_PIN == 0) // 检测BUSY引脚
{
Delay_1ms(10); // 等待播放完成
}
}
4.4 硬件SPI接口（扩展功能）
WT588F08A-8S内置硬件SPI接口，可为客户提供更多功能定制选项。
SPI接口应用场景：
高速语音编程：通过SPI接口快速烧写语音数据，提高生产效率
固件升级：支持通过SPI接口更新芯片固件
自定义功能控制：利用SPI接口实现特殊功能定制
SPI接口引脚定义（参考芯片手册）：
| SPI引脚 | 连接MCU引脚 | 说明 |
| DO (Data Out) | MISO | 主机输入，从机输出 |
| DI (Data In) | MOSI | 主机输出，从机输入 |
| CLK (Clock) | SCK | 时钟信号 |
| CS (Chip Select) | CS | 片选信号 |
SPI通信特点：
支持高速数据传输（相比一线/二线串口）
标准SPI协议，兼容大多数MCU
可用于批量生产编程
与其他接口对比：
| 接口类型 | 引脚数 | 通信速度 | 适用场景 |
| 一线串口 | 1 | 慢（10.2ms/字节） | IO资源紧张，简单控制 |
| 二线串口 | 2 | 中（8.6ms/字节） | 平衡速度和引脚占用 |
| UART | 2 | 快 | 标准串口通信 |
| IIC | 2 | 中 | 多设备总线控制 |
| 硬件SPI | 4 | 最快 | 高速编程、固件升级 |
设计建议：
对于需要频繁更新语音的产品，建议使用SPI接口进行生产编程
对于只需要播放控制的产品，使用一线或二线串口即可
SPI接口主要用于工厂生产环节，不建议在最终产品中保留
注意：SPI接口的详细通信协议和时序参数，请参考最新的WT588FxxA-8S-A2芯片规格书。
五、典型应用场景
5.1 智能家居语音提示
应用描述：智能门锁、智能灯光、智能窗帘等设备的人机交互语音提示。
方案特点：
使用一线串口控制，节省IO资源
存储开门提示、操作引导、报警提示等语音
支持远程语音更新（通过WiFi模块）
5.2 工业设备报警系统
应用描述：工厂设备的故障报警、状态提示、安全警示等。
方案特点：
大容量存储，支持多语言报警语音
宽电压工作，适应工业环境
高可靠性，工作温度-40°C ~ +85°C
5.3 消费电子语音播报
应用描述：儿童玩具、小家电、医疗设备等消费产品的语音交互。
方案特点：
低成本BOM，提升产品附加值
支持MIDI音乐播放，增强用户体验
小尺寸封装，适应紧凑型产品设计
5.4 车载电子语音提示
方案特点：
抗干扰能力强，适应车载环境
支持多种音频格式，灵活配置
可通过CAN总线实现集中控制
六、设计注意事项
6.1 电源完整性
问题：电源噪声导致语音播放异常
解决：加强电源去耦，使用LDO供电
6.2 时序要求
问题：控制信号时序不满足要求，导致通信失败
解决：严格遵循规格书中的时序参数，使用示波器验证
6.3 ESD防护
问题：生产或使用时静电损坏芯片
解决：PCB设计增加ESD防护电路，操作时佩戴防静电手环
6.4 语音质量优化
问题：语音播放有杂音或失真
解决方案：
优化音频素材质量，使用专业录音设备
合理设置压缩参数，平衡音质和容量
检查电源和接地，减少干扰
6.5 初始化延时
问题：上电后立即发送指令，芯片无响应
解决：上电后延时80ms，等待芯片初始化完成
七、调试技巧
7.1 硬件调试
电源测试：测量VCC引脚电压，确保在2.2V ~ 5.5V范围内
时钟测试：用示波器观察CLK引脚波形（二线模式）
数据测试：用示波器观察DATA引脚波形，验证通信时序
输出测试：测量PWM输出波形，判断芯片是否正常工作
7.2 软件调试
指令测试：先发送简单的测试指令（如播放第一段语音）
延时调整：根据实际测试结果，调整延时参数
状态检测：通过BUSY引脚判断播放状态，辅助调试
日志记录：在MCU代码中增加日志输出，记录关键操作
7.3 常见问题排查
| 问题现象 | 可能原因 | 解决方法 |
| 芯片无响应 | 电源异常/未初始化完成 | 检查电源/增加上电延时 |
| 语音播放异常 | 语音文件损坏/地址错误 | 重新烧写语音文件/检查地址 |
| 音质差 | 电源噪声/音频素材质量差 | 优化电源/更换音频素材 |
| 通信失败 | 时序不满足/IO口配置错误 | 调整延时/检查IO口配置 |
八、总结与展望
WT588F08A-8S作为一款高性能、大容量的Flash语音芯片，为语音播报类应用提供了优秀的解决方案。通过合理的硬件设计和软件控制，可以实现680秒的高质量语音存储和播放功能。
本文主要贡献：
详细分析了WT588F08A-8S的技术特性和应用优势
提供了完整的680秒语音存储方案设计方法
给出了详细的硬件电路设计和PCB布局建议
提供了实用的软件控制代码和调试技巧
未来展望：
随着AI语音技术的发展，语音芯片将朝着更智能、更个性化的方向发展。WT588F系列芯片可通过固件升级，支持更多先进的音频处理算法，为物联网设备提供更丰富的语音交互体验。
