扫码加入VP2103-008 9-36V输入，3KV隔离5V/12V/6W双路输出解决方案
5.39 MB

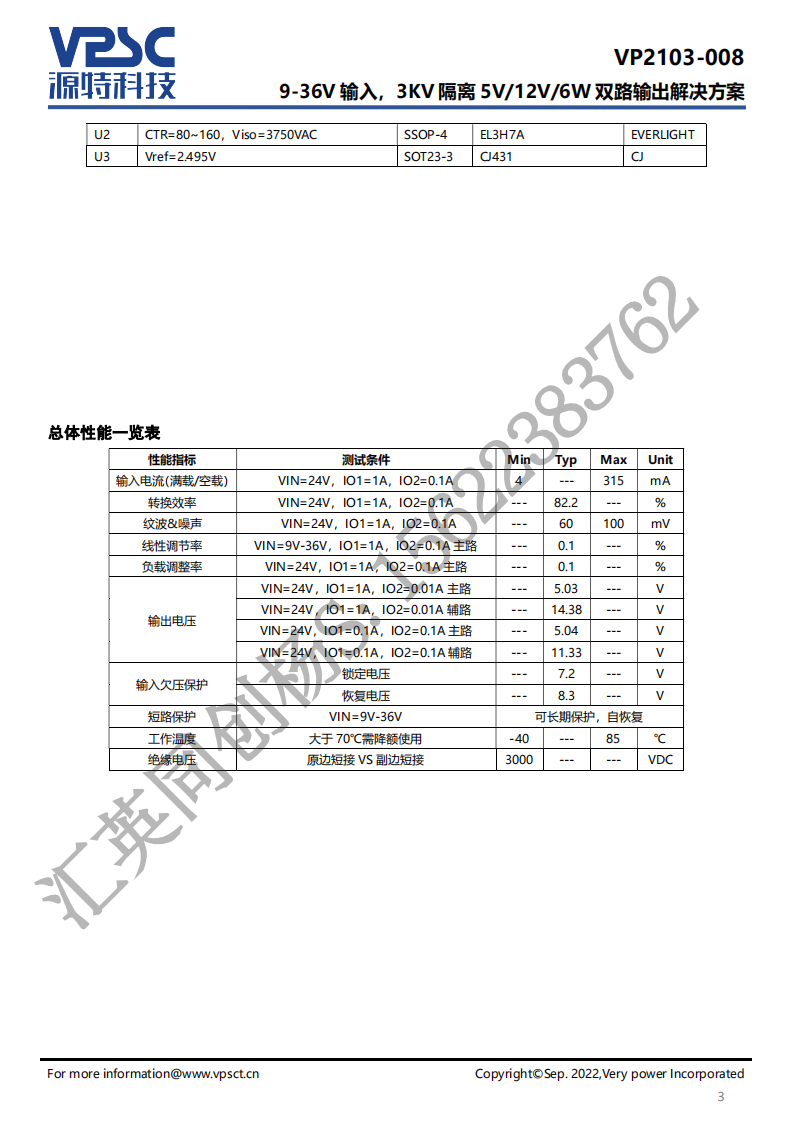

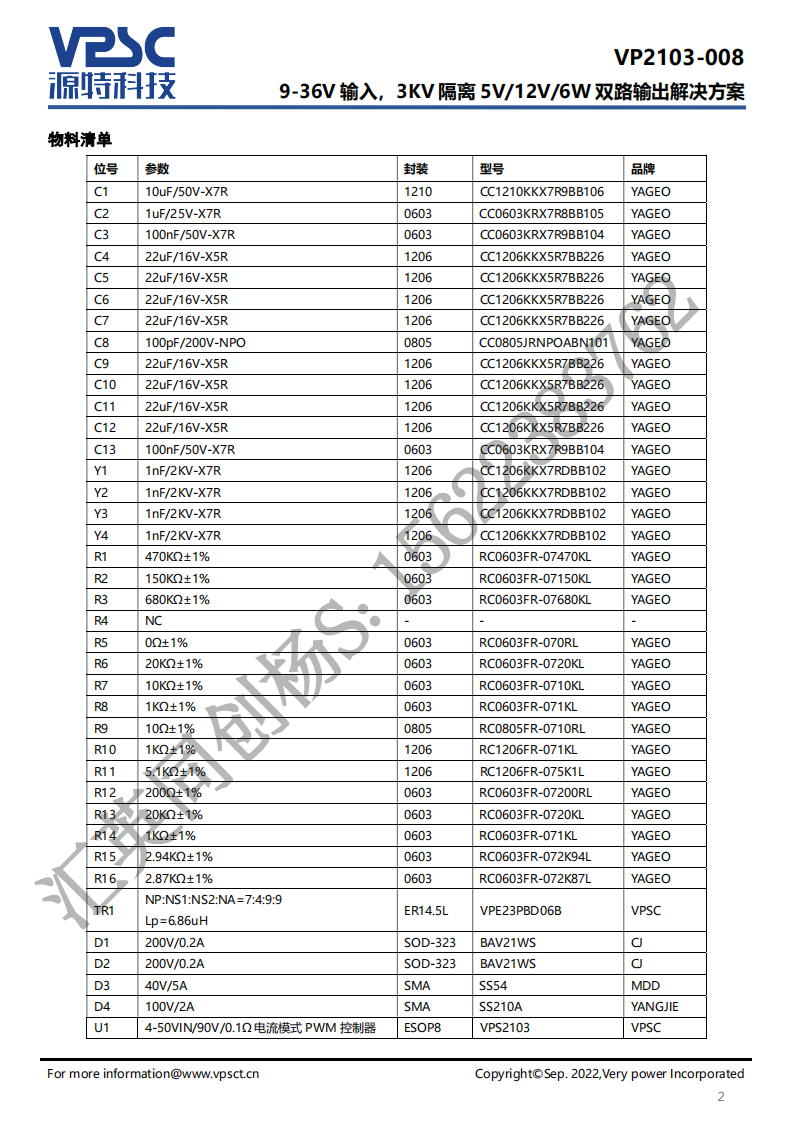

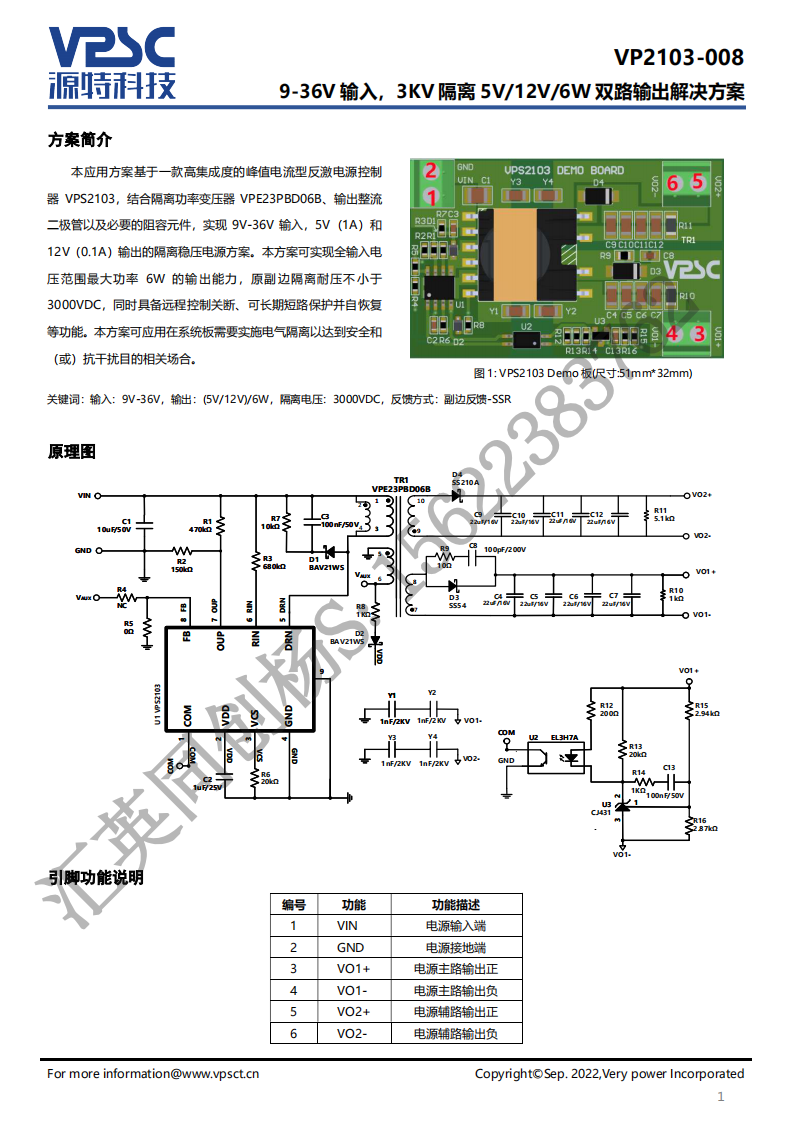

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE23PBD06B、输出整流二极管以及必要的阻容元件，实现9V-36V输入，5V（1A）和12V（0.1A）输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于3000VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| LMR33620BRNXT | 1 | Texas Instruments | SIMPLE SWITCHER® 3.8V to 36V, 2A Synchronous Buck Converter With Ultra-Low EMI 12-VQFN-HR -40 to 125 |
|
|
$2.68 | 查看 | |
| ASDMB-48.000MHZ-XY-T | 1 | Abracon Corporation | MEMS OSC XO 48.0000MHZ LVCMOS |
|
|
$3.68 | 查看 | |
| G6BU-1114P-US-DC12 | 1 | OMRON Corporation | Power/Signal Relay, SPST, Latched, 0.017A (Coil), 12VDC (Coil), 200mW (Coil), 5A (Contact), 30VDC (Contact), DC Input, DC Output, Through Hole-Straight Mount, ROHS COMPLIANT |
|
|
$11.61 | 查看 |
