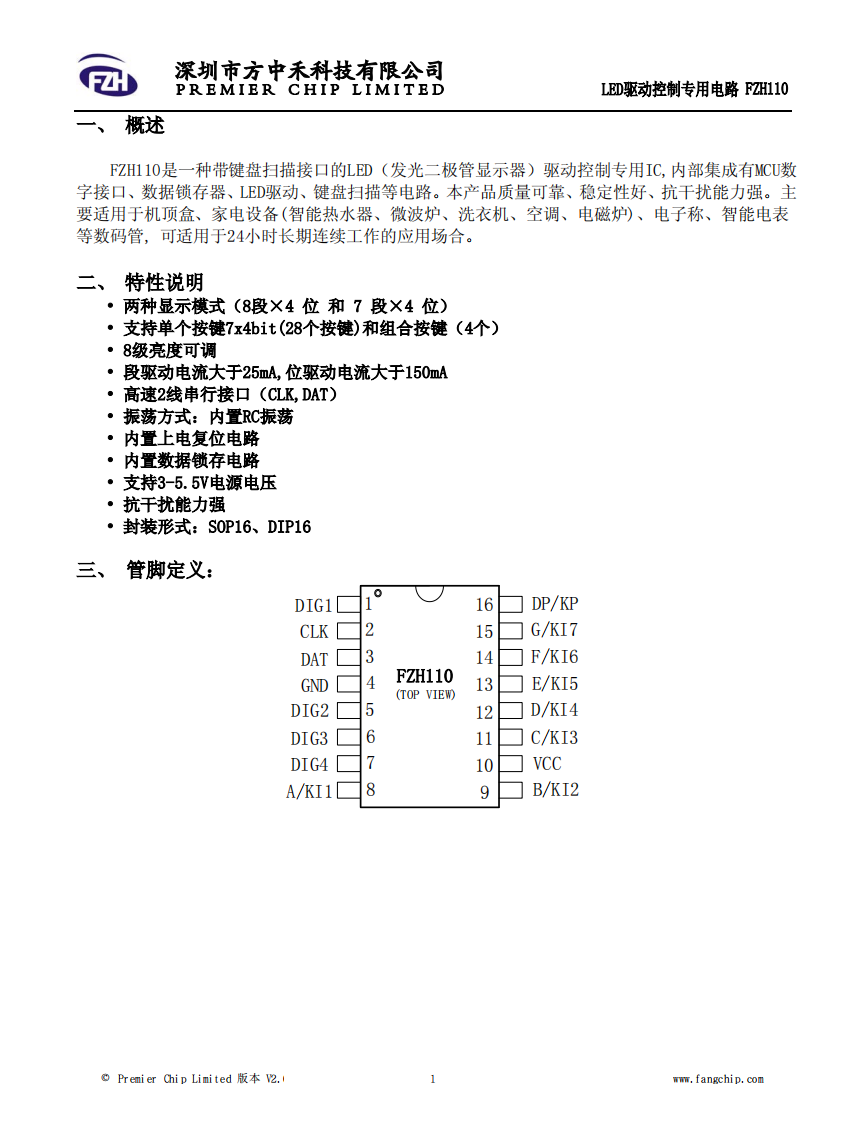

概述
型号：FZH110
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）
FZH110是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于机顶盒、家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、电子称、智能电表 等数码管, 可适用于24小时长期连续工作的应用场合。
特性说明
两种显示模式（8段×4 位 和 7 段×4 位）
支持单个按键7x4bit(28个按键)和组合按键（4个）
8级亮度可调
段驱动电流大于25mA,位驱动电流大于150mA
高速2线串行接口（CLK,DAT）
振荡方式：内置RC振荡
内置上电复位电路
内置数据锁存电路
支持3-5.5V电源电压
抗干扰能力强

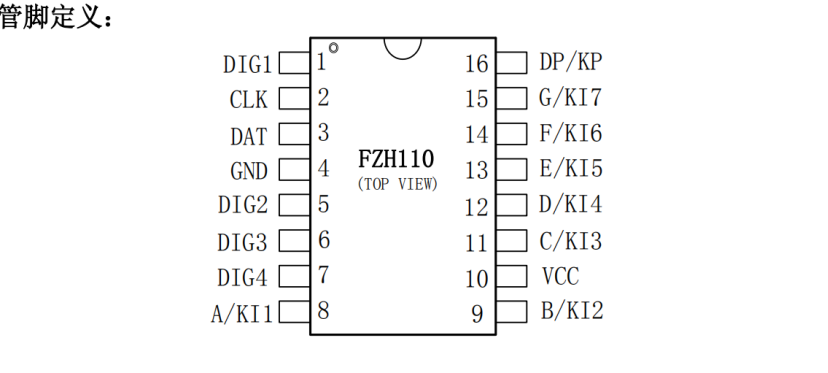

管脚排列

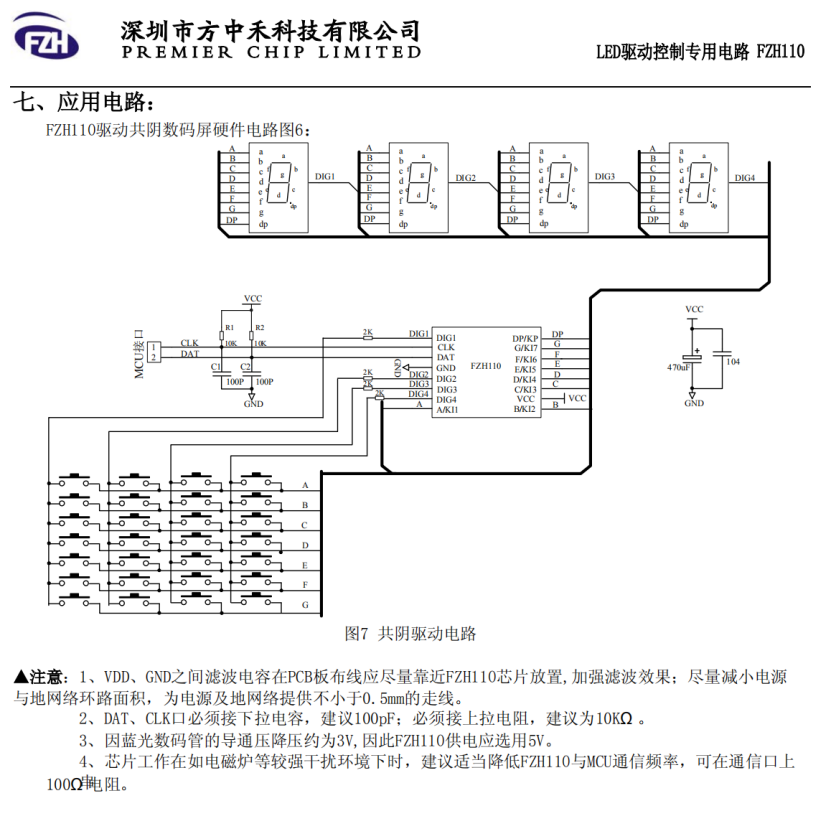

典型应用电路
