深圳市方中禾科技-16通道LED恒流驱动FZH695产品技术手册

型号：FZH695
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

FZH695是LED显示面板设计的驱动IC，它内建的CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成平行输出数据格式。FZH695具有16个电流源，可以在每个输出端口提供2~60mA恒定电流量以驱动LED，每个OUT驱动通道输出可短接后得到更大的电流输出，且当环境发生变化时，对其输出电流影响很小。同时可以选用不同阻值（REXT）的外接电阻来调整FZH695各输出端口的电流大小，因此，可精确地控制LED的发光亮度，适用于高质量白平衡显示驱动模组。本产品性能优良、质量可靠。

主要特点

• 恒流输出：16个独立通道，每通道输出电流可调范围：

• 2~60mA（@VDD=5V）
• 2~45mA（@VDD=3.3V）
  • 高精度：
• 通道间误差≤±1.5%
• 芯片间误差≤±2.0%
  • 外接电阻调节电流：通过外部电阻（R-EXT）精确设定输出电流，公式： Iout=1.16VRext×15Iout​=Rext​×151.16V​例如：470Ω电阻对应约37mA输出。
  • 高速通信：支持最高25MHz时钟频率，适合动态扫描显示。
  • 工作电压：0V~5.5V（推荐5V）。
  • 封装形式：QSOP24（紧凑型表面贴装封装）。

关键电气特性

• 极限参数：

• 电源电压：-0.4V~6.0V
• 输出电流（单通道）：≤65mA
• 工作温度：-40℃~+85℃
  • 推荐工作条件：
• 恒流转折电压：5V（低电流）~0.8V（高电流）
• 功耗控制：避免长时间高压降输出，防止过热。

 应用设计要点

1. 电流设置：

• 通过R-EXT引脚外接电阻（如470Ω~1.5kΩ）调节电流，需确保电阻精度以减小误差。
  2. 级联扩展：

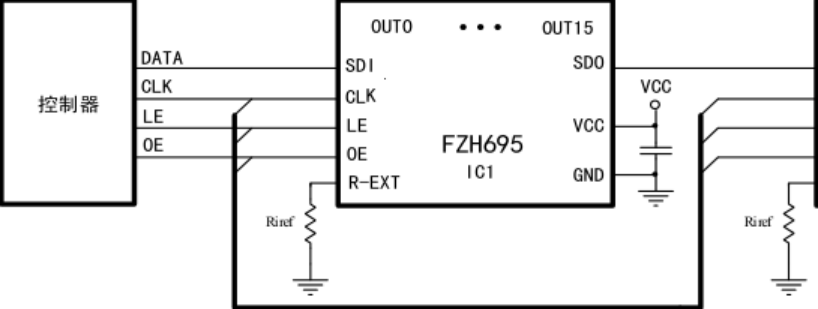

• 通过SDO引脚串联多个FZH695，扩展驱动通道（如图1所示）。
  3. 抗干扰设计：
• 缩短FZH695与LED模组的距离，减少信号干扰。
• 避免输出端长时间高压降（>3V），以降低芯片温升。
  4. 时序控制：
• 数据在CLK上升沿输入，LE上升沿锁存，OE低电平使能输出（参考图6-7时序图）。

 典型应用电路

• 级联示意图：多片FZH695通过SDI-SDO串联，统一控制LED阵列。
• 电流扩展：将多个OUT引脚并联，提高单路驱动能力（需注意总电流不超过极限值）。

 优势总结

• 高一致性：精准的恒流控制，确保LED亮度均匀。
• 灵活配置：支持级联和电流调节，适应多种显示需求。
• 低EMI设计：内置施密特触发器，增强抗干扰能力。

适用场景：LED显示屏、工业控制面板、车载仪表等需高可靠性驱动的领域。

如需进一步技术细节，可参考官方文档中的时序图和封装尺寸（如QSOP24的机械规格）。
