深圳市方中禾科技-LED驱动芯片-FZH181产品技术手册

型号：FZH181
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

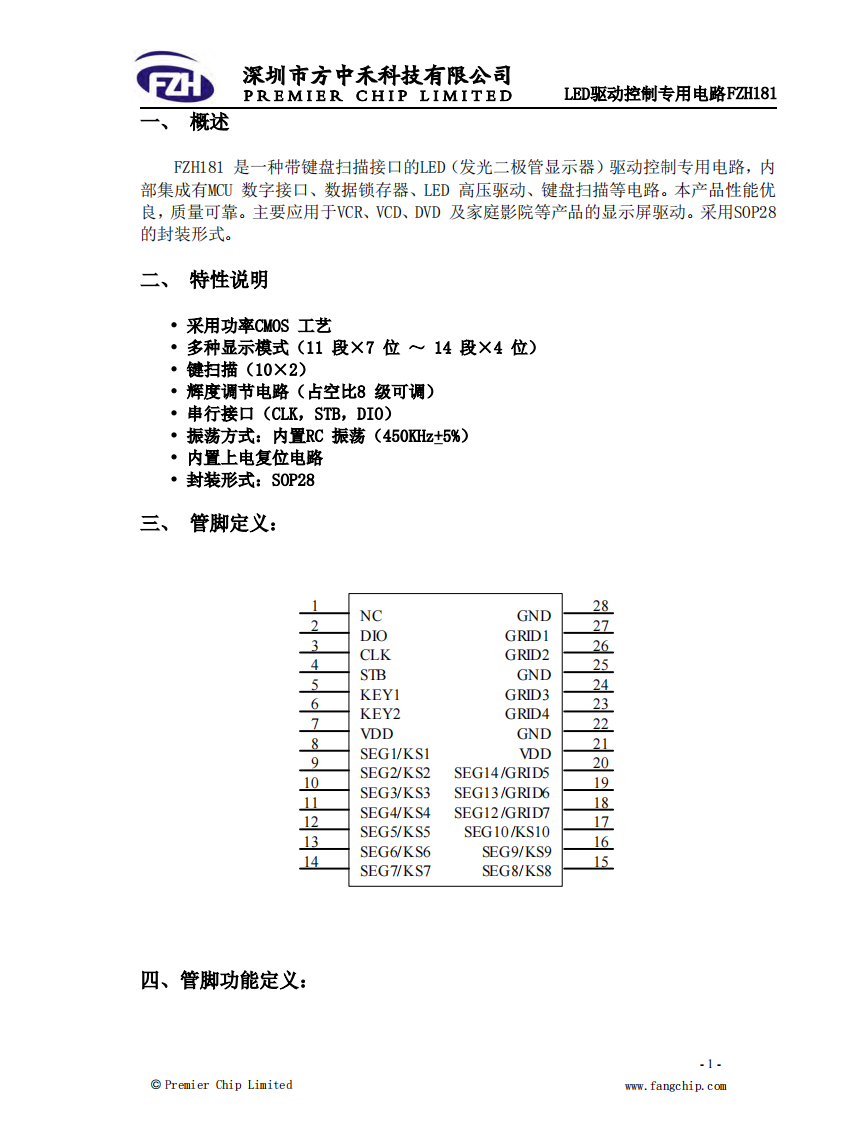

FZH181 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。本产品性能优 良，质量可靠。主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。采用SOP28 的封装形式。

核心特性

• 工艺技术：采用功率CMOS工艺。
• 显示模式：支持多种显示模式（11段×7位～14段×4位）。
• 键盘扫描：支持10×2矩阵键盘扫描。
• 辉度调节：提供8级占空比可调的辉度调节电路。
• 通信接口：串行接口（CLK、STB、DIO），内置450KHz RC振荡器。
• 其他特性：内置上电复位电路，工作电压5V±10%。

关键功能模块

显示控制

• 支持共阴/共阳数码管驱动。

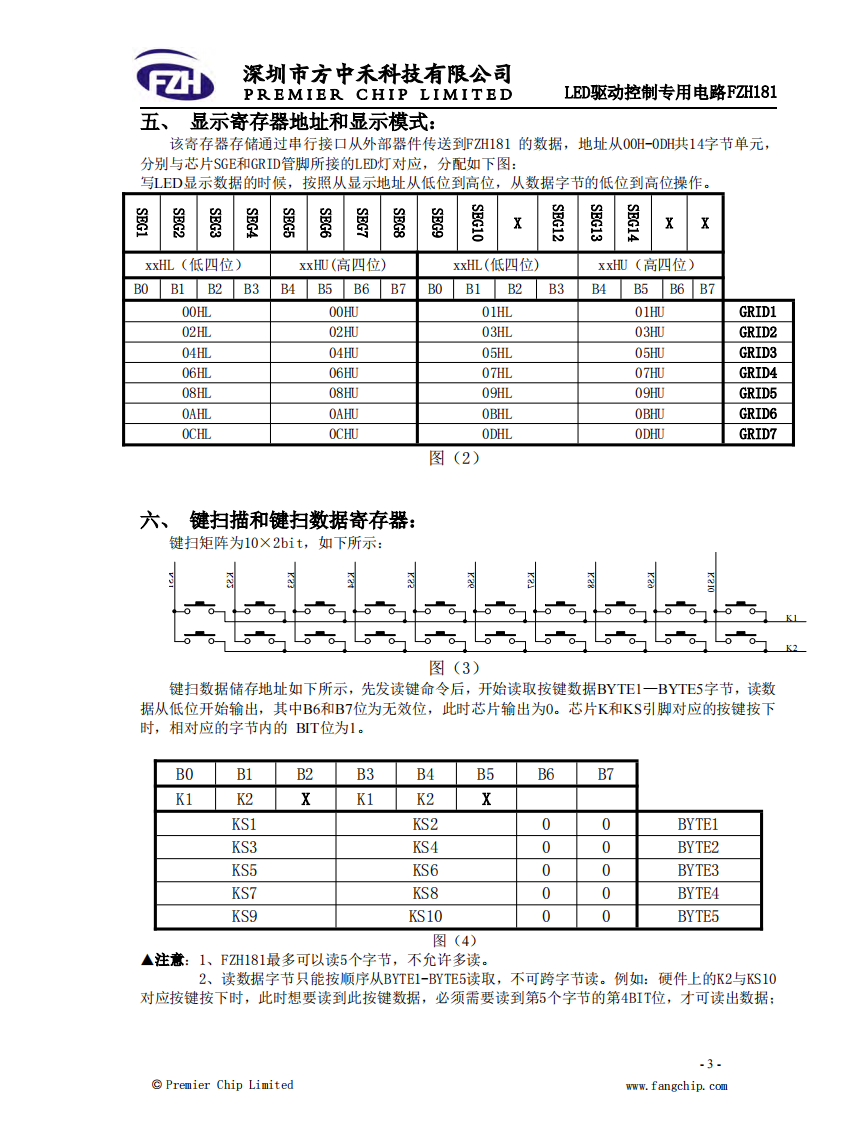

• 显示数据通过14字节寄存器（00H-0DH）存储，数据按低位到高位写入。
• 示例：共阴数码管显示“0”需向地址00H写入数据3FH。

键盘扫描

• 自动完成键扫描，用户需按时序读取键值。
• 键扫数据通过5字节寄存器（BYTE1-BYTE5）存储，按键按下时对应BIT位为1。
• 注意事项：不支持跨字节读取，组合键需在同一KS线上。

指令系统

• 显示模式设置：配置段和位的数量（如4位13段）。
• 数据命令设置：支持数据读写模式、地址自动增加/固定模式。
• 地址命令：设置显示寄存器的起始地址（00H-0DH）。
• 显示控制：开关显示及调节亮度（1/16～14/16占空比）。

硬件设计要点

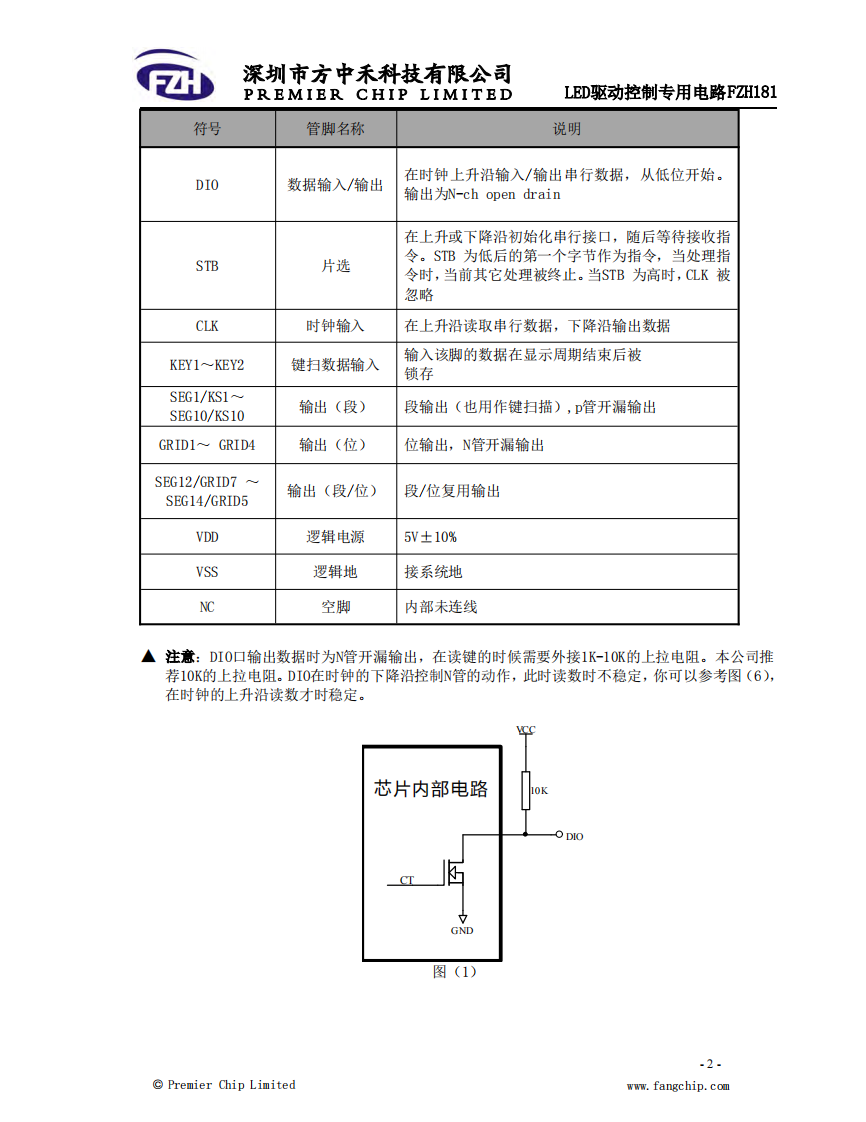

• 引脚连接：

• SEG1-11为P管开漏输出，接LED阳极；GRID1-7为N管开漏输出，接LED阴极。
• DIO需外接10K上拉电阻（推荐值），确保数据读取稳定。
  • 抗干扰措施：
• VDD与GND间靠近芯片放置滤波电容。
• DIO、CLK、STB接口串联100pF电容以降低干扰。
  • 供电要求：因蓝光LED导通压降约3V，建议使用5V供电。

电气参数

• 工作电压：3V-5.5V（典型5V）。
• 驱动能力：

• SEG输出电流：20-50mA（高电平）。
• GRID输出电流：80-140mA（低电平）。
  • 温度范围：-40℃～+80℃（工作），-65℃～+150℃（存储）。

典型应用电路

• 共阴数码管连接：SEG接LED阳极，GRID接阴极，通过寄存器数据控制显示。
• 共阳数码管连接：GRID接LED阴极，SEG接阳极，需配置多个地址单元数据。

注意事项

• 数据读取：需在时钟上升沿读取，下降沿数据不稳定。
• 复合键处理：避免SEG线短路导致显示异常，可通过硬件分线或串联电阻/二极管解决。

总结

FZH181是一款高度集成的LED驱动控制芯片，适用于需要显示和键盘扫描的场合，设计时需注意电气特性和抗干扰措施，以确保稳定运行。
