产品描述

H5227Y 是款调光特性良好的宽范围调光比且无频闪调光的 LED 恒流驱动器。支持降压、升压和升降压拓扑的应用，具有 6.5~75V宽输入工作电压范围，采用连续电流模式（CCM）为高亮度 LED 供电。

调光深度可调很低，在低亮负载的调整率和一致性都很好。H5227Y 可以实现高精度的恒流效果，输出电流恒流精度≤±3％，负载调整<±1%，可以轻松满足宽输入出电压的应用需求，全程调光无频闪。H5227Y 通过 DIM 端口 PWM 端口和 LD 端口调光，DIM 端口实现 PWM 信号在芯片内部转换模拟调节脚。

DIM 端口调光支持高辉度应用，支持 100Hz 以上的调光频率，分辨率过 100：1，且调光全程无频闪，当有需要更深调光比的时候，DIM 端口和 PWM 端口配合使用，可以达到10000：1 调光比。

LD 端口支持 0.2V到 2.5V 电平范围的模拟调光。LD 端口接电容到地，可以设置软启动时间。DIM、PWM、LD、UVLO 管脚内置上拉，VFB管脚内置下拉，不使用时可以悬空。芯片的输出电流通过 ISENSEN 对 VIN2 端口的检流电阻来设定，更变检测电阻位置可支持共阳接法。芯片采用 HTSSOP-16 脚位封装。

产品特征

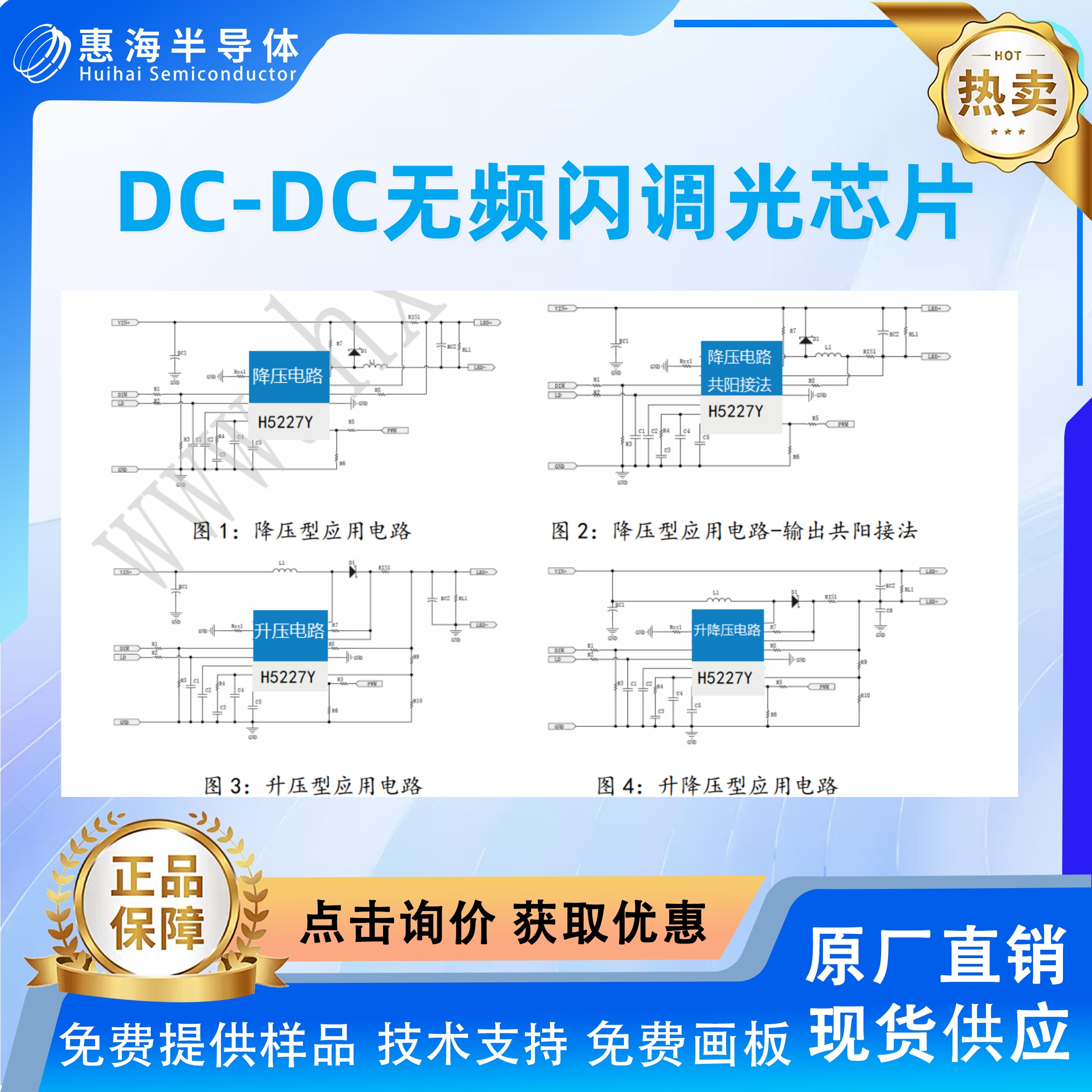

• •  支持降压、升压、升降压三种拓扑结构
  •  支持 PWM 转模拟/PWM 调光/模拟调光
  •  支持 100：1 的PWM 转模拟调光比
  •  支持 10000：1 双路混合调光
  •  支持 10：1 模拟调光
  •  支持调光频率超过32K
     无频闪调光
  •  内置 80V 的LDO 供电
  •  支持 6.5~75V 宽电压输入
  •  固定工作频率130KHz
     转换效率可>95%
     恒流精度≤±3％
  •  负载调整率<±1%
     低待机功耗
  •  支持软启动
  •  支持可设置的输入欠压保护
  •  支持可设置的输出过压保护

典型应用

• •  智能照明
  •  Dali 调光
  •  0~10V 调光
  •  摄影灯照明
  •  补光灯照明
