中微爱芯推出高性能单端输入单声道音频功率放大器芯片AiP1309，集成电容式升压，智能防破音，AB/D类切换等技术，在4.2V电源电压下，工作于D类工作模式，可以释放高达6.5W的连续输出功率（3Ω负载）。其自适应升压机制尤为智能：

- 小信号直通：当输入小信号时，电荷泵不工作，直接采用电源电压，显著降低功耗。

- 动态升压：当检测到大动态信号输入时，芯片自动启动电荷泵，升压至6.6V，满足大功率输出需求。

即使在锂电池电压降到3.7V的低压状态，AiP1309仍能通过内部升压电路维持稳定的音频输出，很大程度上延长了设备续航时间。

AiP1309的智能防破音为突发大动态信号产生的削波失真提供了解决方案。芯片内置自动增益控制技术，实时监测输入信号幅度，对于可能导致破音的输入信号，系统自动调整增益，实现信号幅度平滑输出。

另外，AiP1309支持AB类/D类工作模式切换，模式切换可通过直流电压进行控制，也可通过一线脉冲进行控制，满足不同应用场景需求。

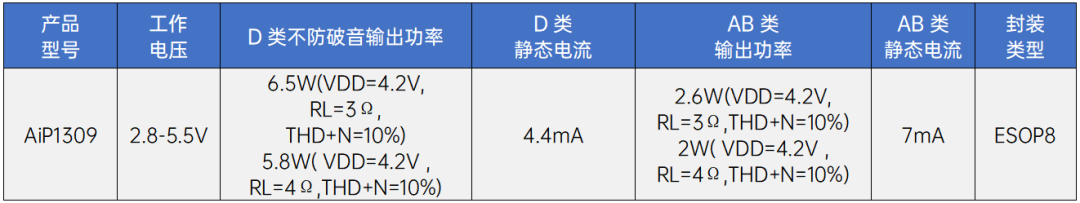

关键参数

产品优势

• 多种模式可切换：电路可在AB类、D类防破音、D类不防破音三种模式任意切换。模式切换可通过直流电压或一线脉冲进行控制，满足不同应用场景需求。
• 自适应升压功能：电路检测动态输入信号大小，芯片会自动启动电荷泵，升压至6.6V，满足大功率输出需求。
• 多维安全矩阵：欠压保护，短路保护，过温保护等各种保护功能。确保电路安全稳定。

主要特点

• 工作电压：2.8V～5.5V
• AB类/D类切换功能
• 4种防破音可选
• 自适应升压功能， Charge_pump可升压至6.6V
• D类输出功率（AGC OFF）：

  －5.8W@VDD=4.2V，RL=4Ω，THD+N=10%；

  －6.5W@VDD=4.2V，RL=3Ω，THD+N=10%；

•  AB类输出功率：

  －2.0W@VDD=4.2V，RL=4Ω，THD+N=10%；

  －2.6W@VDD=4.2V，RL=3Ω，THD+N=10%；

• 低失真和低噪声
• 开启、关闭POP-click抑制功能
• 关断电流（<1uA）
• OCP、 OTP、 UVLO保护功能
• 封装形式：ESOP8

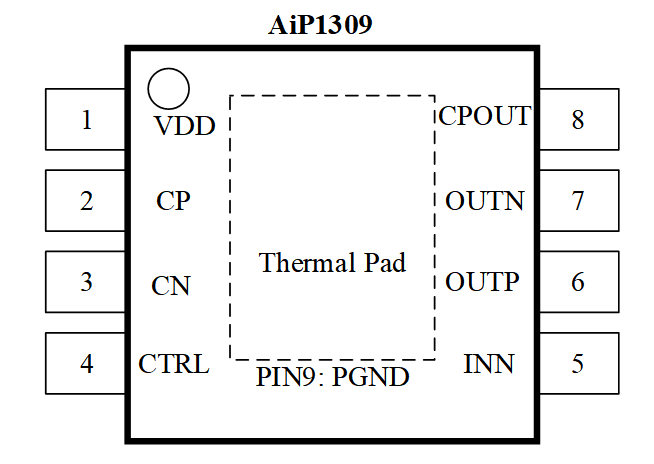

引脚排列图

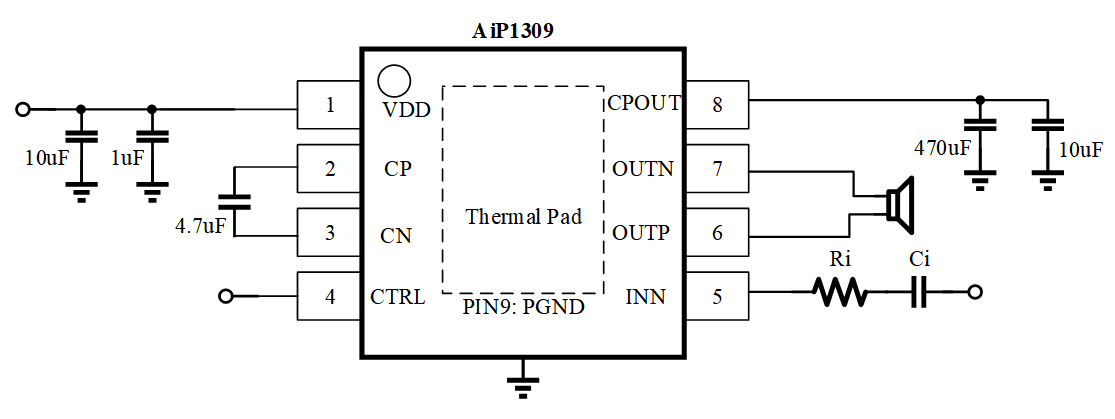

典型应用图
