16bit、15MSPS、单电源、单通道的完整高速模数转换器

  • 型号：AiP8342
  • 制造商：中微爱芯
联系方式：15190238456

产品详情

介绍

简介 Introduction

AiP8342是中微爱芯推出的一款16bit、15MSPS、单电源、单通道的完整高速模数转换器。主要用于CCD成像应用设计。

AiP8342的单通道架构专为三线性彩色CCD阵列的输出采样和处理而设计。该通道包含输入钳位电路、相关双采样器（CDS）、偏移DAC、可编程增益放大器（PGA）以及高性能16位ADC。CDS放大器可禁用以适配无需CDS的接触式图像传感器（CIS）和CMOS有源像素传感器。16位数字输出以4位宽的多路复用格式提供。通过4线串行接口编程内部寄存器，可调整增益、偏移和工作模式。

产品优势 Product advantages

  • 简化开发流程，设计灵活性高：AiP8342内部集成了可编程增益放大器，可编程偏移与可编程基准电压。这种编程灵活性使它可轻松适配不同成像系统的信号调理。
  • 高速传输保障，低功耗优化设计：AiP8342功耗仅为116mW（3.3V电源），但最高支持15MSPS速率，实现了低功耗与高速完美兼容。
  • 多种采样模式，灵活时钟控制：AiP8342共有四种工作模式MODE1-MODE4，可满足多种输入采样要求，适配更多的应用场景。
  • 紧凑型小封装，节省PCB空间：AiP8342采用SSOP20封装，可节省PCB空间，适合紧凑型设备设计。
主要特点 Product advantages

  • 16位15MSPS ADC
  • 8位可编程增益
  • 相关双采样模式（CDS）
  • ±315mV可编程偏移
  • 内部可编程基准电压
  • 可编程4线串行接口
  • 3.3V单电源供电
  • 低功耗设计：116mW
  • 封装形式：SSOP20

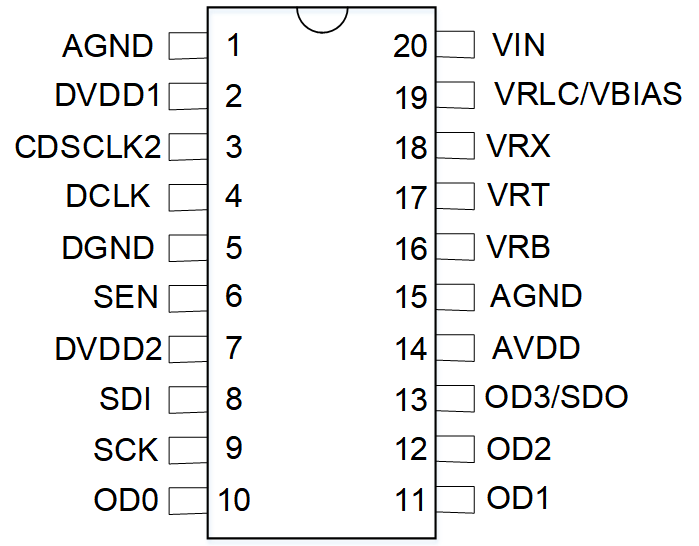

引脚排列图 Pin Arrangement Diagram

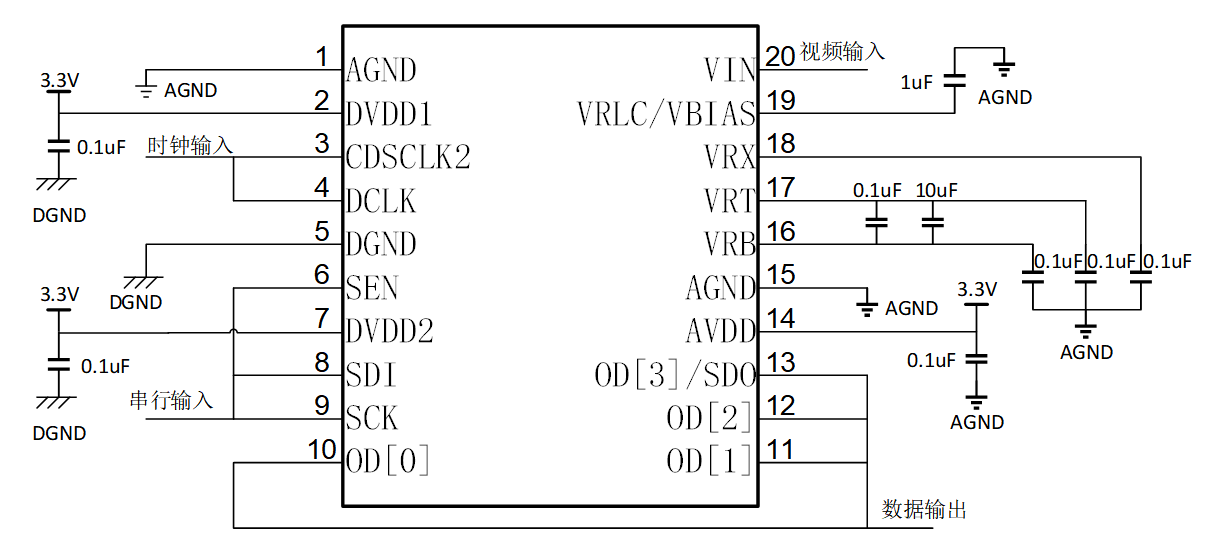

典型应用图 Typical Application Diagram

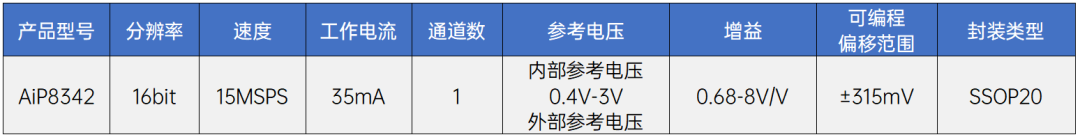

关键参数 Key parameters
