晨控EtherCAT设备分配IP操作手册

本期主题：围绕晨控EtherCat设备使用TwinCAT软件分配IP操作

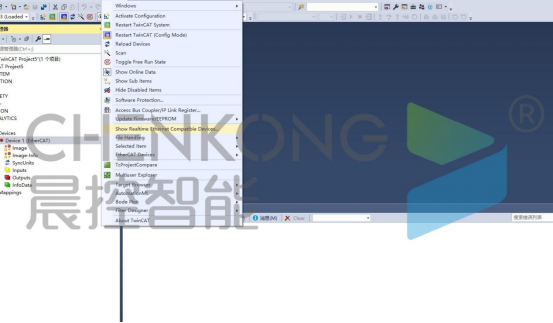

1.打开 TwinCAT3，找到菜单栏 TwinCAT 下的 Show Realtime EthernetCompatibleDevices…并单击。

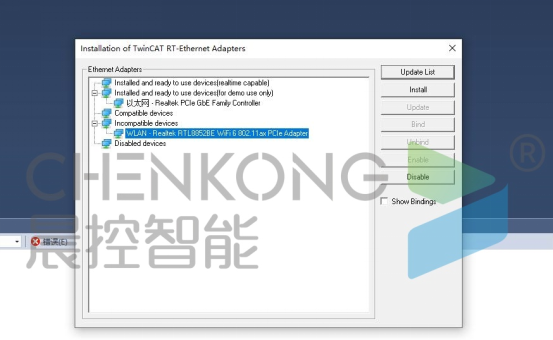

2.在弹出的对话框中找到 Compatible devices/Incompatible devices 下连接EtherCAT 驱动的网卡并选中，点击右侧的 Install 进行 EtherCAT 驱动安装。

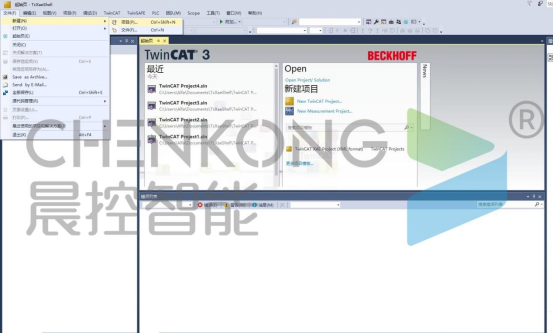

3.在文件中新建项目

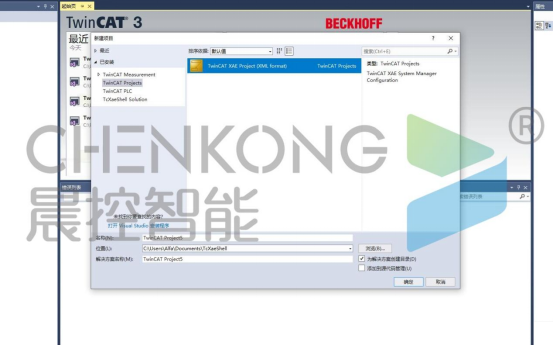

4.选择TwinCAT Projects中的项目，点击确定

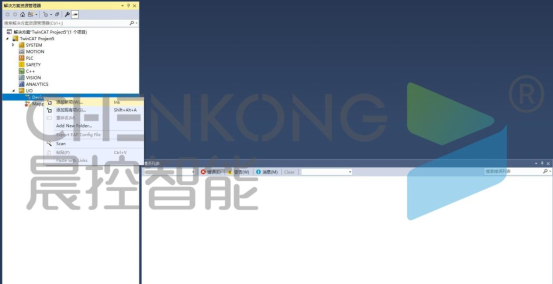

5.在生成项目中找到IO，点击展开，右键点击Devices添加新项

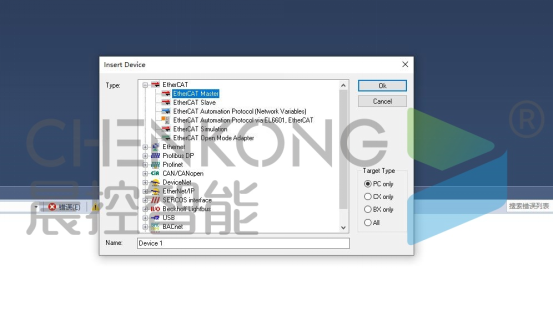

6.在弹出的界面中选择EtherCAT Mster，点击ok

7.右键Device 1（EtherCAT），选择Scan

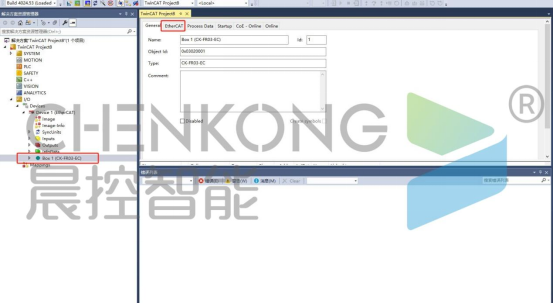

8.点击搜素出来的设备，点击设备中的EtherCAT选项

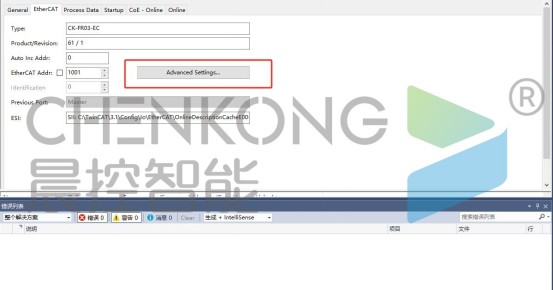

9.点击Advanced Settings。。。

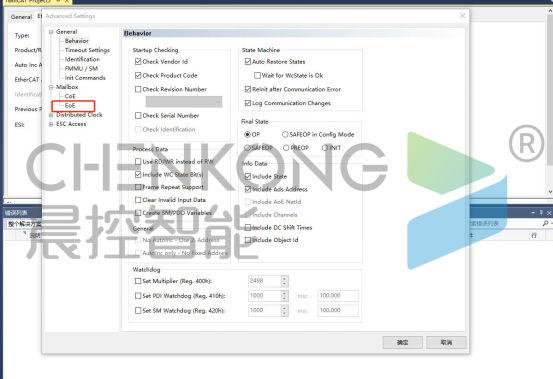

10.弹出的弹窗中点击Mailbox展开，选择EoE

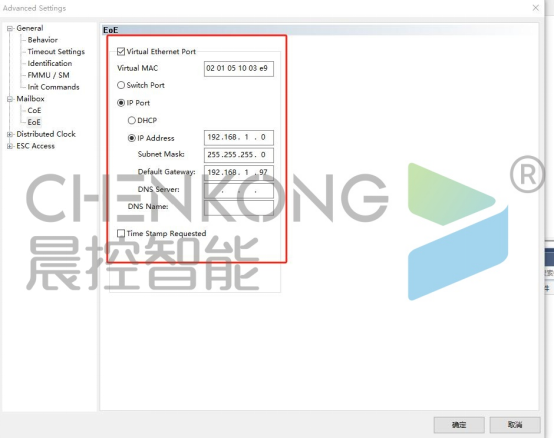

11.点击IP Port，点击IP Address，输入想要设置的IP，点击确定

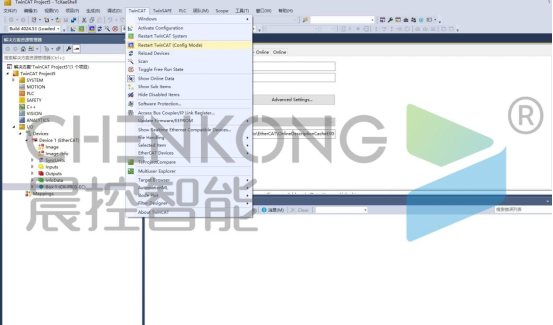

12.点击TwinCAT下的Restart Twincat（Config Mode），之后弹出的弹窗都点击确认

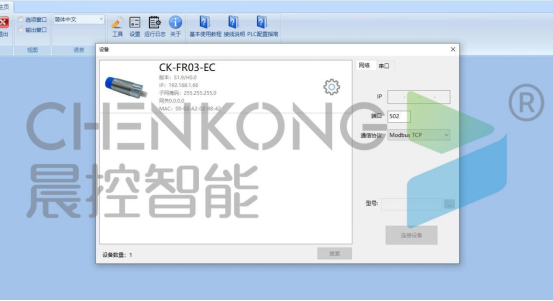

13.如此操作后就能够为EC设备设置IP，即可进行网络或者配置软件更新固件等其他操作

14.注意，CK-FR03-EC分配IP后，在更新工具进入更新模式后，需要关闭TwinCAT及其后台进程，才能继续后续更新步骤，不需要使用软件时需要结束软件后台进程，释放网卡。
