CX8831CQ全集成PD3.2快充芯片通过AEC-Q100认证，专为汽车USB充电设计

在智能电动汽车成为主流的今天，车载充电不再只是附属功能，而是影响用户体验的关键环节。诚芯微科技深刻洞察车载电源市场需求，推出专为汽车USB充电模块打造的高集成、高可靠PD快充解决方案——CX8831CQ。该芯片集DC降压控制器与多协议快充功能于一体，以单颗“芯”实现高效、稳定、兼容性强的车载快充电源解决方案，全面满足汽车前装市场对电源管理的高标准要求。

CX8831CQ，高集成，省空间更省成本！CX8831CQ凭借PD3.2与AEC-Q100双重权威认证，以“一芯多能”的设计，突破效率与成本的传统边界，为汽车电子充电模块赋能，助力整车厂商与终端用户同步驶入快充新时代。CX8831CQ以高度集成为核心优势，将多协议快充控制器、DC降压电路及双功率MOSFET融为一体，化繁为简。这不仅大幅精简了外围电路，不仅显著降低BOM成本和PCB占板面积，更助力工程师快速完成符合车规要求的电源方案设计，缩短产品上市周期。CX8831CQ，多协议兼容，一芯多充

诚芯微CX8831CQ以“一芯多充”为汽车电子充电模块赋能，致力于为整车厂与汽车电子供应商提供高性能、低成本、易设计的车载快充解决方案。

芯片全面支持PD3.2、QC及多种主流快充协议，可智能识别手机、平板、笔记本电脑等各类设备，并提供匹配的快充支持。无论是行车途中还是静止充电，用户皆可享受极速、安全的充电体验。

主要适用于：

车载前装USB充电接口、后装点烟器转USB快充模块及多端口快速充电器USB

概述：

CX8831CQ是一款内置多种快充协议的同步降压转换器。支持USB Type-C和PD3.2协议以及PPS协议，高通QC2.0/3.0/3.0+协议，华为FCP/SCP/HVSCP协议，VOOC协议，联发科PE2.0协议，三星AFC 协议，

USB BC1.2 DCP协议以及Apple2.4A充电规范，为车载充电端口、各种快充适配器、智能排插等供电设备提供完整的解决方案。

CX8831CQ采用COT控制模式，内置电流采样电路和纹波补偿电路，内置双N型低阻抗功率开关管。

CX8831CQ输入工作电压最高到36V，输出电压范围是3.3V到21V，能提供最大45W的输出功率，根据识别到的快充协议调整输出电压和电流。

CX8831CQ能自适应输入电压，依据输入电压自动调节输出功率。

CX8831CQ的输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。

CX8831CQ带有线缆补偿功能，随着输出电流增大相应的提高输出电压，来补偿因线缆阻抗引起的电压下降。

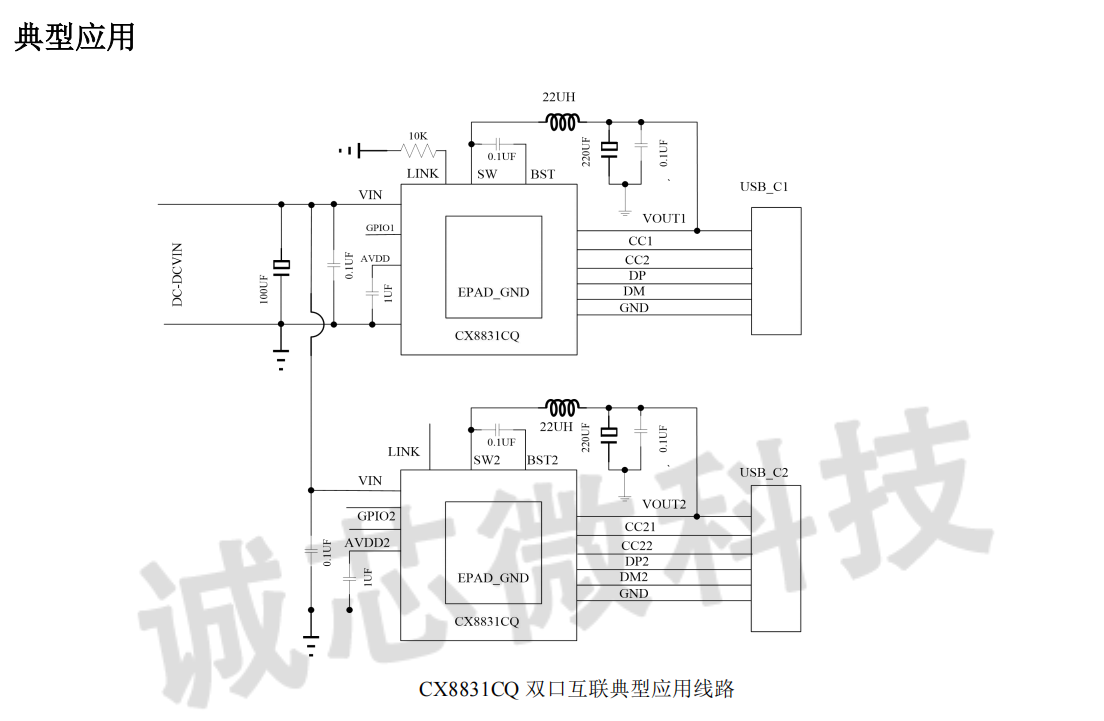

CX8831CQ通过两颗芯片互联（CHIP-LINK），可以实现两个USB-C口单独高功率工作， 同时工作时降到低功率输出。当其中一个USB-C口工作在5V/200mA（1W）以内，另一个USB-C口可实现高功率输出。

CX8831CQ支持二次烧录，可实现在线升级。

特性：

适用于汽车电子应用

车规级 AEC-Q100 Grade2 等级认证

TID:13382

同步开关降压转换器

- 内置29mΩ/27mΩ功率开关管

- 输入工作电压范围6-36V

- 转换效率高达97%

- 支持恒压恒流模式

- 内置软起动，支持满载启动

支持线缆补偿功能

支持最高 180mΩ内阻线缆通信

支持在线升级

具备多重安全保护

- 过压/欠压,过流保护、短路保护

- 过温降功率以及二次过温保护

ESD特性±4KV

支持CHIP-LINK 动态功率分配

- 支持苹果设备4档功率自动分配

- 支持双口轻载工作模式

支持USB PowerDelivery（PD）3.2以及PPS协议

- FPDO可配置：5V/9V/12V/15V/20V

- OUTMAX : 45W

- APDO 可配置：5V/9V/15V/20V Prog

支持多种快充协议

- Quick Charge 2.0/3.0/3.0+

- 小米CHARGE TURBO 27W 协议

- 华为 FCP/HVSCP 协议（支持华为优先）

- 三星AFC 5V/9V/12V 协议

- OPPOVOOC 协议

- MTK PE2.0 协议

应用：

多端口快速充电器USB

充电设备

户外储能设备
