导语：

智能座舱与高级驾驶辅助系统（ADAS）的算力竞赛，直接引爆了车载电源管理的“地狱级”难度：在寸土寸金的车载屏幕与传感模块主板内，不仅要为高频数字核心提供1A级别稳如磐石的供电，更要跨越严苛的车规级电磁抗扰与高温门槛。作为决定智能网联汽车底层数据链路稳定运作的心脏，微型同步降压转换器的高频化与车规可靠性成为了破局关键。作为矽力杰一级代理商及华南地区最大的矽力杰代理商，佰祥电子本期将再次打破常规行文结构，带您直击这款专为汽车电子淬炼的超微型供电引擎——SA23001A。

一、极限突围：车规级降压与2.35MHz超高频的五大硬核表现

SA23001A支持2.8V至5.5V的车载二次降压输入范围，能够源源不断地提供高达1A的满血输出电流。这颗通过了严苛AEC-Q100认证的芯片，被极其暴力地拉升至2.35MHz超高频运行状态。我们将这台车规级引擎的破局战斗力浓缩为以下五大亮点：

亮点1：AEC-Q100 Grade认证与全温域可靠性，绝对防御

（1）毫无悬念地全面通过了AEC-Q100汽车电子委员会的严苛可靠性标准测试（AEC-Q100 Qualified for Automotive Applications），天生具备抵御车载极端温变与复杂震动的硬核体质。

（2）支持极宽的输出电压设定，内部集成极高精度的基准电压源，在全工况下的参考电压精度被死死控制在±1.5%以内（±1.5% Reference Accuracy），确保数字逻辑电平的绝对精准。

（3）极其坚固的底层物理可靠性，使得它能够从容应对高级驾驶辅助系统（ADAS）及车载显示屏在引擎高温恶劣环境下的长期不间断运作，拒绝宕机。

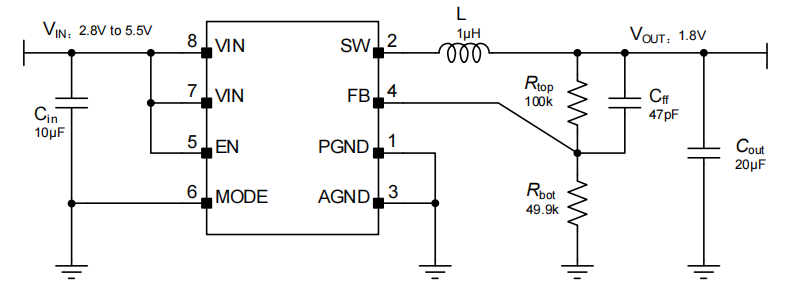

图1：SA23001A车规级极致精简的同步降压典型电路

亮点2：2.35MHz超高开关频率，榨干最后一毫米布板空间

（1）主控级强制锁定在高达2.35MHz的固定超高开关频率（Fixed 2.35MHz Switching Frequency），彻底颠覆了传统车载低频降压芯片的体积与发热认知。

（2）这种超高频设定的直接物理收益，就是将外部储能电感（如仅需1.0μH级别）和滤波电容的尺寸压榨到了极致，完美契合车载微型摄像头极其内卷的布板空间。

（3）极高的开关节拍带来了极为平滑的低输出电压纹波，为对电源底噪极度敏感的车载射频模块与高速数据链路（如FPD-Link）提供了发丝级纯净的能量源。

亮点3：1A强劲输出与PWM/PFM智能双模切换，收放自如

（1）在如此微小的高频封装内，依然能够源源不断地提供高达1A的满血负载电流（Up to 1A Output Current），为复杂的数字前端提供充沛的瞬态动力。

（2）全面开放PWM（脉宽调制）与PFM（脉频调制）双重工作模式的灵活选择（Selectable PWM and PFM Operating Modes），赋予研发工程师在轻载高效率与重载低纹波之间的绝对调校自由。

（3）在PFM模式下，当车载系统进入轻载休眠或屏幕息屏待机时，芯片能够自动降低开关频率减少开关损耗，极大提升了全负载区间的综合转换能效比。

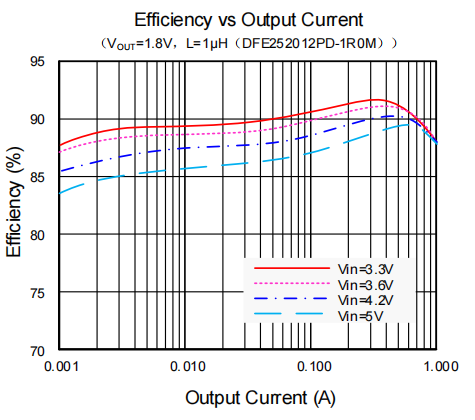

图2：SA23001A在1A满载工况下的卓越转换效率维持曲线

亮点4：100%占空比满血运作与1μA极致休眠，滴水不漏

（1）完美支持100%占空比满血运行（100% Duty-Cycle Capable），当输入总线电压随车载电网剧烈波动，跌落至逼近输出电压的恶劣工况下，芯片依然能死死咬住稳压基线。

（2）具备极其优秀的超低关断电流特性，在使能引脚拉低进入休眠后，典型漏电流被暴力掐断至仅有1µA（1μA Typical Shutdown Current）。

（3）这一极致的“抠门”功耗设计，完美契合了现代智能网联汽车在熄火停放期间，各大总线电控单元对暗电流（Dark Current）管控的严苛国标强制要求。

亮点5：逐周期限流与打嗝短路保护，构筑车规级底层防御

（1）采用微秒级响应的逐周期电流限制策略（Cycle-by-Cycle Current-Limit Protection），每一个PWM开关周期都在进行极速侦测，死死掐住电感饱和失控的致命命门。

（2）内建极其可靠的打嗝式短路保护机制（Hiccup-Mode Short-Circuit Protection），一旦侦测到输出端致命短路，自动进入周期性重启状态，故障拔除后无缝恢复，严防线束起火。

（3）采用物理面积仅仅4平方毫米的DFN2mm×2mm-8超微贴片封装，并集成带物理断流机制的热关断保护（Thermal Shutdown），在榨干主板空间的同时构筑起抗热失控的终极防火墙。

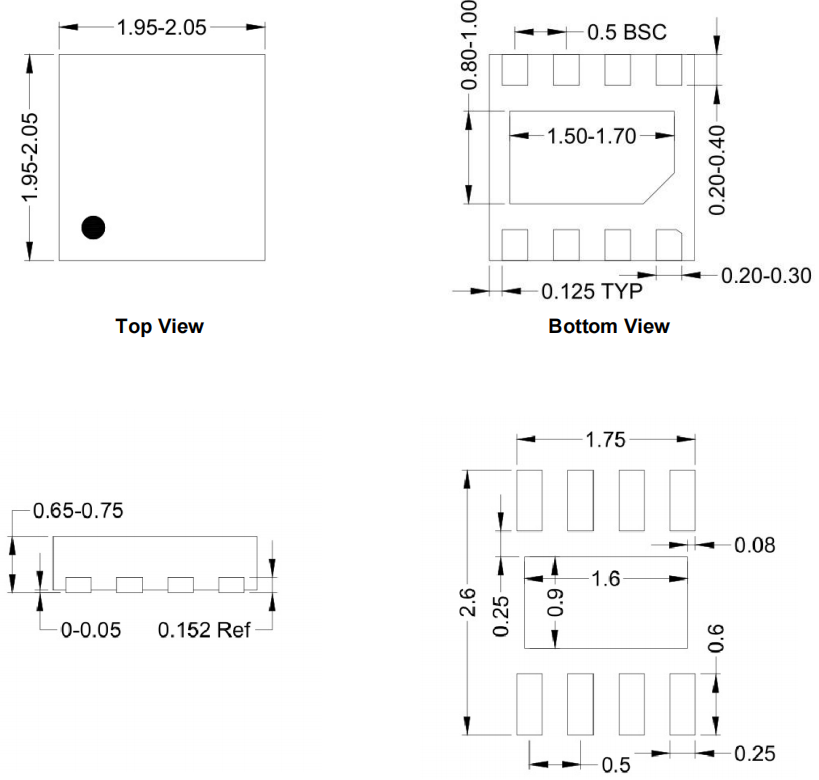

图3：SA23001A车规级高导热DFN2mm×2mm-8微型封装尺寸图

二、原生底座：专为高密车载主板雕琢的降压架构

能够从容支撑上述“AEC-Q100认证”与“2.35MHz超高频”极限双重挑战的，是SA23001A极度内卷的底层引擎。它绝不仅仅是一颗普通的DC-DC转换器，而是立足于车规级紧凑空间大电流需求的一体化原生架构设计。

该芯片在内部高密度集成了：

（1）极低导通阻抗的上管与下管同步功率MOSFET阵列。

（2）高达2.35MHz的高频控制逻辑中枢与高精度误差放大器。

（3）包含短路打嗝、逐周期限流以及热关断在内的全套安全自愈系统。

三、生态赋能：智驾场景首选与核心代理护航

总体而言，SA23001A绝非一款普通的“微型降压芯片”，而是矽力杰针对车规级空间极度受限与高频抗噪场景，在AEC-Q100超高可靠性、2.35MHz极速开关频率、1A充沛动力、PWM/PFM灵活能效管理、全维防护逻辑五大核心需求上做出的精准工程取舍，淋漓尽致地展现了矽力杰在高端车规电源管理芯片领域的统治力。

在实际应用中，该芯片尤其适用于高级驾驶辅助系统（ADAS）、车载信息娱乐与数字仪表盘（Automotive Infotainment and Cluster）、高分辨率车载显示屏（Automotive Display）以及各类对电磁抗扰与体积要求极其苛刻的智能传感器中。

作为矽力杰一级代理商及华南地区最大的矽力杰代理商，佰祥电子不仅仅为您提供原装正品的SA23001A全系列车规级芯片现货供应。我们更依托资深的FAE技术团队，持续为您提供从器件选型评估、2.35MHz高频电感与走线匹配、车规级高热效PCB Layout设计评审到系统级Debug的全方位支持，为您的智能网联汽车底层硬件在极其严苛的工况中保驾护航！
