芯伯乐XBLW SN74HC595：8位串行输入移位寄存器

产品概述

在单片机系统中，IO口资源往往十分宝贵。XBLW SN74HC595作为一款8位串行输入串/并行输出移位寄存器，内置存储寄存器和三态输出，仅需3个IO口即可扩展出8路并行输出，大幅提升端口利用率。它广泛适用于多位LED显示、按键扫描、工业控制等场景，是优化系统扩展能力的理想选择。

核心特性

- 8位串行输入，可级联扩展更多输出

- 独立时钟控制：移位时钟(SHCP)和存储时钟(STCP)分开控制

- 三态输出：输出使能(OE)控制，方便总线应用

- 异步复位：主复位引脚可清零移位寄存器

- 宽工作电压：2.0V-6.0V，兼容3.3V/5V系统

- 宽温度范围：-40℃至+125℃，适应各种工作环境

- 多种封装：DIP-16/SOP-16/TSSOP-16可选

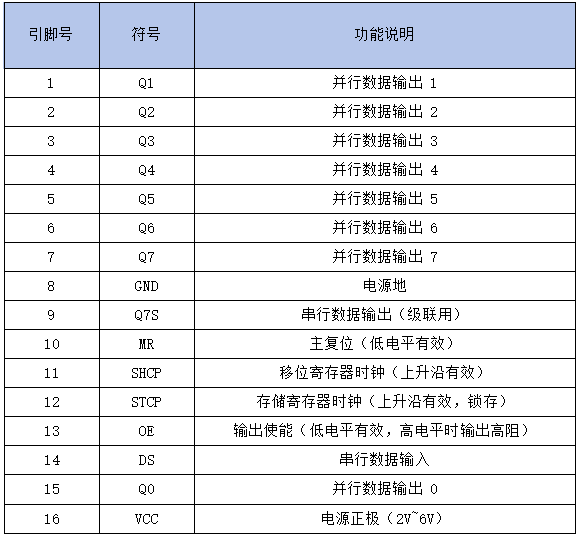

引脚功能说明

工作原理详解

SN74HC595内部包含两个独立的寄存器：

移位寄存器：负责串行数据的接收和移位

存储寄存器：锁存数据并控制并行输出

工作流程：

- 数据在SHCP上升沿从DS引脚移入移位寄存器

- 在STCP上升沿，移位寄存器的内容传输到存储寄存器

- 当OE为低电平时，存储寄存器的数据出现在并行输出Q0-Q7

- MR低电平可异步清零移位寄存器

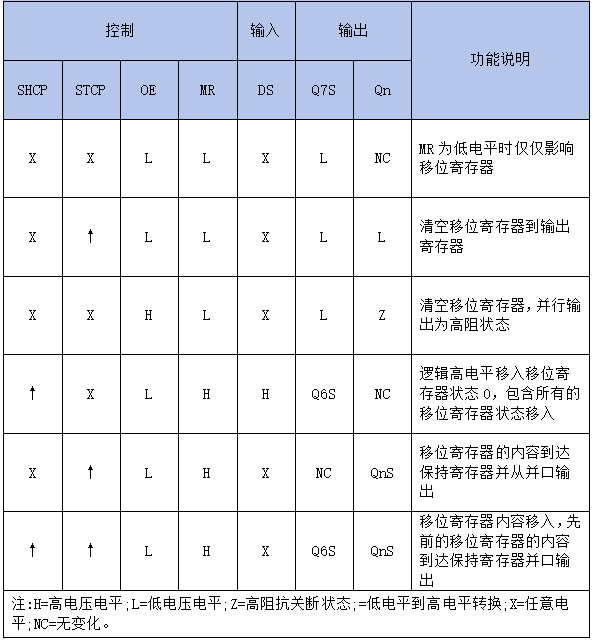

功能真值表

电气参数要点

极限参数

- 电源电压：-0.5V至+7.0V

- 输入/输出电压：-0.5V至VCC+0.5V

- 工作温度：-40℃至+125℃

- 存储温度：-65℃至+150℃

应用注意事项

电源去耦：在VCC和GND之间放置0.1μF陶瓷电容，靠近芯片引脚

未用引脚处理：未使用的输入引脚不得悬空，应接VCC或GND

复位处理：上电时可对MR产生短暂低脉冲确保初始状态确定

时钟边沿：数据在SHCP上升沿移入，在STCP上升沿锁存，注意时序配合

输出使能：OE低电平有效，不需要控制时可接地永久使能

级联注意：级联时数据发送顺序：先发送最后一个芯片的数据

典型应用场景

- LED点阵显示屏：多片级联驱动16x16点阵

- 数码管动态扫描：配合位驱动三极管实现多位显示

- 工业IO扩展：扩展PLC、工控板的数字输出

- 继电器控制：通过达林顿管驱动多个继电器

- 串行通信接口转换：将串行数据转换为并行控制信号

总结

XBLW SN74HC595作为经典的串并转换芯片，以其简单的控制方式、灵活的扩展能力和稳定的性能，成为工程师解决IO资源紧张问题的首选方案。无论是简单的LED控制，还是复杂的工业控制系统，都能发挥重要作用。
