西门子S7-200 PLC通过串口转以太网实现触摸屏与上位机双向通讯降低物料损耗

一、项目概况与核心痛点

本项目为某中小型机械加工厂流水线自动化智能化监控升级项目，工厂拥有8条标准化零部件加工流水线，配套传送带、加工机床、物料检测传感器等核心生产设备，核心控制设备采用西门子200系列PLC，主要负责采集物料检测数据、设备运行参数（如加工速度、物料计数、运行时长），执行流水线启停、速度调控、故障停机等控制指令，实现“按需加工、精准管控”的自动化生产，契合工厂智能制造高效降本发展要求。

项目核心需求是实现PLC与西门子触摸屏、上位机的双向稳定通讯：触摸屏用于现场操作工下发生产指令、查看单条流水线运行状态及设备故障信息；上位机用于车间管理人员实时监控全产线生产情况、统计生产数据、远程排查设备故障，实现流水线生产的可视化、集约化管理，解决传统流水线人工依赖度高、生产效率低、物料损耗大的问题。

项目实施前，核心痛点集中在协议不兼容导致的通讯失效：西门子200系列PLC采用专属PPI协议，而现场西门子触摸屏采用Modbus协议、上位机采用TCP/IP协议，三种设备协议不互通，形成“通讯孤岛”。此前尝试直接连接设备，出现触摸屏生产指令无法下发至PLC、上位机无法实时采集物料数据和设备运行参数的问题，只能依靠人工定时巡检、手动操作流水线设备、记录生产数据，不仅增加了运维工作量，还易出现生产不及时、参数偏差等问题，导致物料损耗8%-12%，同时人工记录数据滞后，无法支撑精准生产决策。

同时，工厂车间设备布局分散、环境多粉尘油污，传统有线连接布线繁琐、易受粉尘油污侵蚀及设备电磁干扰，线路损坏率高，进一步加剧通讯难题，制约流水线自动化升级进程。

二、设备选型与实施过程

针对项目通讯痛点，结合流水线自动化场景设备分散、多粉尘、易干扰的特点，经过多方调研与对比，最终选型远创智控品牌PPI-ETH-YC01-S无线以太网模块，该模块专为西门子200系列PLC设计，具备强大的协议转换与无线通讯能力，可完美适配工厂车间复杂工业环境，同时集成串口转以太网、以太网转换器、以太网桥接器核心功能，无需更换原有PLC及终端设备，大幅降低升级成本，是流水线自动化PLC通讯的最优选型。

选型核心依据：

兼容性强：模块可直接对接西门子200系列PLC，完美支持PPI协议，同时兼容触摸屏Modbus协议与上位机TCP/IP协议，无需修改设备原有协议，可快速实现协议转换，保障物料数据与生产指令的顺畅传输；

无线通讯优势：支持稳定无线传输，空旷环境传输距离可达150米，适配车间设备分散布局，无需现场布线，规避车间布线繁琐、线路易被粉尘油污侵蚀的难题，同时抗电磁干扰、抗粉尘油污能力强，适应工厂车间复杂工业环境；

功能全面：集成串口转以太网、以太网桥接功能，可实现PLC串口数据与以太网数据的双向转换，搭建设备间通讯桥梁，支持多终端协同监控；

部署便捷：体积小巧，可直接安装在PLC控制柜内，做好防尘密封处理，无需外接电源，通过WEB服务器即可完成参数配置，调试简单，大幅缩短实施周期。

实施过程主要分为三步：

设备安装：将PPI-ETH-YC01-S模块固定在PLC控制柜内，通过专用线缆连接西门子200系列PLC的串口，做好防尘、防油污处理，完成模块与PLC的物理连接；

参数配置：通过WEB服务器设置模块通讯参数，包括PLC协议类型、触摸屏与上位机通讯地址、无线传输参数等，完成协议转换调试，确保模块精准“翻译”不同设备协议，实现物料数据与生产指令的精准传输；

联机测试：分别连接触摸屏、上位机与模块，测试通讯稳定性，验证触摸屏生产指令下发、上位机物料数据与设备参数采集的实时性，排查故障后完成整体部署，整个过程仅用1个工作日，高效适配工厂流水线连续生产的需求。

三、网关功能介绍

远创智控PPI-ETH-YC01-S模块作为核心通讯网关，本质是集成串口转以太网、以太网转换器、以太网桥接器功能的工业级无线通讯设备，核心功能围绕协议转换与数据传输展开，精准适配流水线自动化监控需求，具体如下：

串口转以太网功能：可将西门子200系列PLC的串口PPI协议数据（物料检测数据、设备运行参数、故障信息）转换为以太网数据，实现PLC与以太网设备（触摸屏、上位机）的双向数据传输，打破串口设备与以太网设备的通讯壁垒，让传统串口PLC无需硬件升级即可实现以太网通讯，降低工厂升级成本。

以太网转换与桥接功能：作为专业以太网转换器，模块可实现PPI协议、Modbus协议、TCP/IP协议的无缝转换，将PLC采集的物料计数、加工速度、设备运行状态等数据转换为触摸屏、上位机可识别的格式；同时作为以太网桥接器，搭建起PLC与触摸屏、上位机之间的稳定通讯桥梁，支持32个上位机同时连接，满足多终端协同监控需求，适配工厂多岗位运维管控。

无线通讯功能：支持稳定无线传输，适配车间设备分散布局，无需布线，减少户外施工工作量，同时具备强抗电磁干扰、抗粉尘、抗油污能力，确保物料数据、生产控制指令传输的稳定性，避免因干扰或车间恶劣环境导致的通讯中断，保障流水线自动化作业连续开展。

辅助功能：支持设备状态实时监测，可通过配置工具查看模块运行状态，便于运维人员及时排查通讯故障；支持固件在线升级，一次购买可永久升级，适配后续生产规模扩展与设备升级需求；不占用PLC编程口，可同时实现编程软件、上位机、触摸屏并行通讯，互不干扰，保障运维与生产作业协同开展。

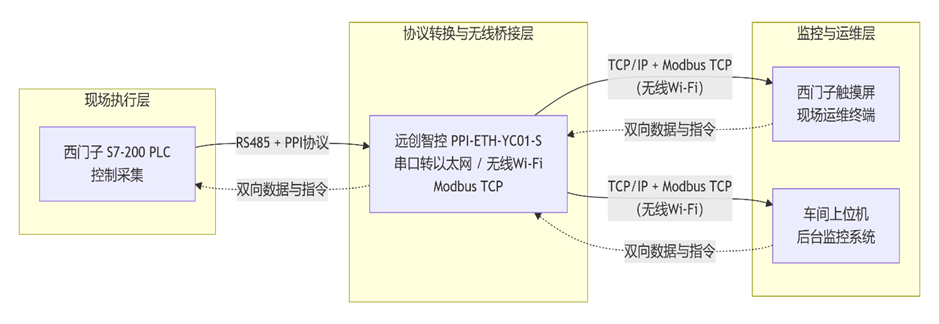

 四、系统结构拓扑图

 五、应用效果前后对比

六、总结

本次机械加工厂流水线自动化智能化监控升级项目，通过选用远创智控PPI-ETH-YC01-S无线以太网模块，成功解决了西门子200系列PLC与触摸屏、上位机的协议兼容难题，充分发挥模块串口转以太网、以太网转换器、以太网桥接器的核心功能，实现了流水线自动化设备运行监测与控制的无缝协同。

项目实施后，大幅提升了通讯效率、操作便捷性与数据准确性，降低了人工与维护工作量，有效减少物料损耗、提升生产精准度，是流水线自动化领域多设备通讯升级的经典案例。

随着智能制造建设的持续推进，流水线自动化的智能化、集约化需求将不断提升，串口转以太网、以太网转换器、以太网桥接器类产品的应用将更加广泛。远创智控PPI-ETH-YC01-S模块凭借兼容性强、部署便捷、稳定性高的优势，将在流水线自动化智能化监控领域发挥重要作用，为同类PLC与多终端通讯项目提供可推广的解决方案，助力机械加工行业实现数字化、智能化升级。
